¿Cómo mejora la distribución de energía un transformador montado en poste de 75 KVA?

Resumen del artículo

Seleccionar el transformador de distribución adecuado implica mucho más que elegir un número como 75 KVA. El transformador debe coincidir con el voltaje primario, el voltaje secundario, la configuración de fases, la carga esperada, las condiciones ambientales, los requisitos de protección, la estructura de instalación y los estándares eléctricos aplicables. Un transformador montado en poste de 75 KVA correctamente seleccionado puede proporcionar una solución eficiente y práctica cuando la energía eléctrica necesita transformarse cerca del punto de consumo.

En este artículo, examinamos cómo funciona una unidad de 75 KVA, por qué es útil su configuración compacta montada en poste, cómo los materiales de su núcleo y devanado influyen en el rendimiento, qué significan las especificaciones de eficiencia y cómo los ingenieros de proyectos pueden evitar errores comunes de tamaño e instalación. También explicamos cómo Guangbian aborda la fabricación y la personalización para diferentes redes de distribución.

Tabla de contenido

1. Comprensión del transformador montado en poste de 75 KVA
2. Cómo funciona un transformador montado en poste de 75 KVA
3. Configuración de capacidad y fase
4. Selección de voltaje primario y secundario
5. Núcleo, devanados, aislamiento y refrigeración.
6. Parámetros de rendimiento importantes
7. Dónde se utiliza un transformador montado en poste de 75 KVA
8. Cómo seleccionar el transformador adecuado
9. Consideraciones de instalación y mantenimiento
10. Cómo Guangbian apoya los proyectos de transformadores
11. Preguntas frecuentes
12. Conclusión

Esquema del artículo

• Definir el propósito y estructura de un transformador de distribución de 75KVA.
• Explicar el proceso básico de transformación electromagnética.
• Analice la compatibilidad de capacidad, fase y voltaje.
• Examine los materiales y el método de enfriamiento que influyen en la confiabilidad operativa.
• Explique la pérdida sin carga, la pérdida con carga, la impedancia y la corriente de excitación.
• Identificar aplicaciones adecuadas y requisitos comunes del proyecto.
• Proporcionar una lista de verificación práctica de selección y mantenimiento.
• Responda preguntas comunes sobre adquisiciones e ingeniería.

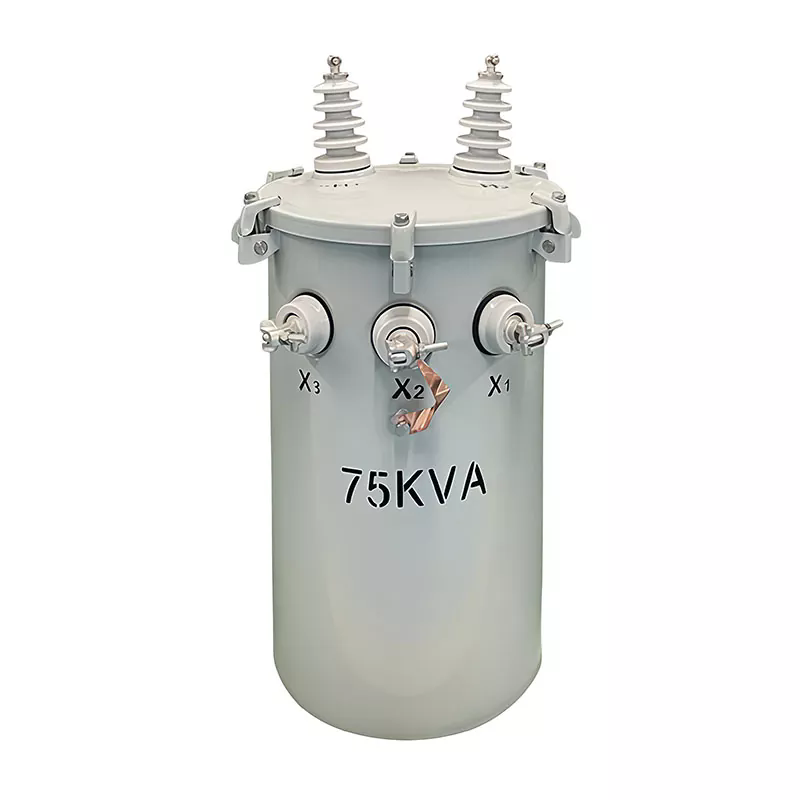

Comprensión del transformador montado en poste de 75 KVA

Un transformador montado en poste de 75 KVA es un transformador de distribución destinado a reducir la electricidad de media tensión a una tensión más baja adecuada para los usuarios finales. A diferencia de un transformador de subestación grande instalado sobre una base, una unidad montada en un poste se coloca en un poste de servicios públicos o en una estructura de distribución aérea adecuada. Esta disposición coloca el transformador cerca de la carga eléctrica y al mismo tiempo minimiza los requisitos de terreno.

El término75KVAdescribe la potencia aparente del transformador. KVA, o kilovoltios-amperios, representa la combinación de voltaje y corriente para la que está diseñado el transformador. No debe interpretarse como una recomendación para operar la unidad continuamente a su capacidad máxima en todas las condiciones.

En la planificación de distribución práctica, los ingenieros normalmente consideran la demanda esperada, la diversidad de carga, la expansión futura, la temperatura ambiente, los armónicos y las condiciones de operación antes de determinar si 75 KVA proporciona capacidad suficiente. La evaluación adecuada de la carga es esencial porque tanto la sobrecarga persistente como el sobredimensionamiento innecesario pueden aumentar los costos del ciclo de vida.

guangbiano produce soluciones de transformadores montados en postes de 75 KVA para diferentes requisitos de distribución, incluidas configuraciones de voltaje personalizadas para mercados internacionales. El producto está diseñado para distribución de energía en exteriores y puede adaptarse según el sistema eléctrico y las especificaciones del proyecto.

Cómo funciona un transformador montado en poste de 75 KVA

El principio de funcionamiento se basa en la inducción electromagnética. La energía eléctrica ingresa al devanado primario del transformador a un voltaje de distribución más alto. La corriente alterna produce un flujo magnético cambiante dentro del núcleo del transformador. Este flujo magnético induce voltaje en el devanado secundario.

La relación entre los devanados primario y secundario determina la relación de transformación de voltaje. Si el voltaje primario es significativamente mayor que el voltaje secundario, el transformador reduce el voltaje mientras aumenta la corriente disponible de acuerdo con la relación de potencia y las pérdidas normales del transformador.

Una secuencia operativa simplificada se puede entender de la siguiente manera:

1. La electricidad de media tensión ingresa al devanado primario.
2. La corriente alterna establece un flujo magnético en el núcleo.
3. El flujo magnético induce voltaje en el devanado secundario.
4. El devanado secundario entrega energía eléctrica de menor voltaje.
5. El aceite del transformador transfiere el calor de los componentes activos.
6. Los componentes de protección y monitoreo ayudan a respaldar una operación segura.

Debido a que el transformador se instala al aire libre, su recinto, sistema de aislamiento, sellado, resistencia a la corrosión y protección contra la intemperie son partes importantes del rendimiento a largo plazo. Un diseño eléctrico técnicamente correcto requiere todavía una protección mecánica y medioambiental adecuada.

Configuración de capacidad y fase

La capacidad es una de las primeras especificaciones que los compradores deben verificar, pero siempre debe evaluarse junto con la configuración de fases. Un transformador monofásico de 75 KVA es adecuado para ciertos sistemas de distribución residencial, de iluminación y pequeños comerciales, mientras que normalmente se selecciona un equipo trifásico cuando la red requiere cargas trifásicas o energía industrial.

Un error importante es suponer que cada transformador de 75KVA tiene características eléctricas idénticas. La clasificación KVA solo identifica la capacidad. También se debe especificar voltaje, fase, frecuencia, configuración de conexión, impedancia, nivel de aislamiento y estándares aplicables.

Selección de voltaje primario y secundario

La compatibilidad de voltaje es fundamental al comprar un transformador montado en poste. Por ejemplo, una configuración diseñada para un voltaje de servicio público no puede conectarse simplemente a otra red sin confirmar que su sistema de aislamiento, disposición de los devanados, accesorios y clasificaciones sean apropiados.

Una configuración representativa de Guangbian de 75 KVA utiliza una disposición de voltaje primario de 4160 Grd Y/2400 V y una salida secundaria de 120/240 V. Dichos valores son específicos de la aplicación y no deben tratarse como especificaciones universales para cada transformador de 75 KVA.

Las posiciones de las tomas también pueden ser importantes cuando varía el voltaje entrante. Una configuración de toma seleccionada correctamente permite a los ingenieros compensar ciertas condiciones de voltaje de suministro mientras se mantiene un voltaje secundario adecuado. El rango de grifo exacto siempre debe confirmarse con las especificaciones del proyecto antes de realizar el pedido.

Núcleo, devanados, aislamiento y refrigeración.

La eficiencia y la vida útil del transformador dependen en gran medida de los materiales activos y la calidad de fabricación. El núcleo proporciona la ruta magnética, mientras que los devanados transfieren energía eléctrica entre los lados de alto y bajo voltaje.

La configuración de 75 KVA a la que se hace referencia en Guangbian utiliza devanados de cobre y acero al silicio de grano orientado para el núcleo. El cobre tiene una alta conductividad eléctrica y se usa ampliamente donde la transferencia de corriente eficiente y el rendimiento térmico son importantes. El acero eléctrico de grano orientado ayuda a reducir las pérdidas magnéticas cuando se procesa y ensambla adecuadamente.

La unidad utiliza un diseño sumergido en aceite con refrigeración ONAN, es decir, Oil Natural, Air Natural. El aceite del transformador circula naturalmente mientras absorbe el calor del núcleo y los devanados. Luego, el calor se transfiere a través de la superficie del tanque al aire circundante. La ausencia de bombas o ventiladores forzados puede simplificar el sistema de refrigeración y reducir la cantidad de componentes auxiliares.

Sin embargo, los equipos sumergidos en aceite requieren atención cuidadosa a la integridad del tanque, el sellado, los casquillos, la condición del aceite y la protección ambiental. La inspección periódica ayuda a identificar fugas, corrosión, sobrecalentamiento o deterioro de las conexiones antes de que estos problemas se conviertan en fallas importantes.

Parámetros de rendimiento importantes

La hoja de datos de un transformador contiene varios valores que afectan directamente el rendimiento operativo. Comprender estas cifras ayuda a los equipos de compras a comparar productos con mayor precisión en lugar de centrarse únicamente en el precio de compra.

Las menores pérdidas pueden contribuir a una mejor eficiencia del ciclo de vida, particularmente para los transformadores que permanecen energizados durante largos períodos. Es por eso que la pérdida sin carga merece atención incluso cuando la carga conectada varía significativamente a lo largo del día.

La impedancia es igualmente importante para el diseño del sistema. Influye en la caída de tensión bajo carga y en la corriente disponible durante las fallas. Por lo tanto, los ingenieros de protección deben utilizar el valor de impedancia verificado por el fabricante al coordinar los equipos de protección aguas arriba y aguas abajo.

Dónde se utiliza un transformador montado en poste de 75 KVA

Una capacidad de 75 KVA puede adaptarse a una amplia gama de requisitos de distribución más pequeños. Su instalación aérea compacta lo hace particularmente útil cuando la disponibilidad del terreno, el costo de instalación y la proximidad a la carga son consideraciones importantes.

• Comunidades residenciales:suministrar electricidad de menor tensión a grupos de viviendas donde la demanda calculada sea la adecuada.
• Electrificación rural:Apoyar el acceso a la electricidad en áreas donde la distribución aérea sigue siendo práctica.
• Alumbrado público y de zonas:suministro de distribución local de baja tensión para redes de iluminación.
• Pequeñas instalaciones comerciales:sirviendo a tiendas, oficinas, edificios de servicios y otras cargas eléctricas moderadas.
• Escuelas e instalaciones públicas:proporcionando distribución localizada donde el perfil de carga coincide con la capacidad del transformador.
• Pequeñas aplicaciones industriales:soportando cargas industriales auxiliares o de baja demanda adecuadas.
• Proyectos de infraestructura:proporcionando transformación de energía localizada para proyectos públicos y de servicios públicos seleccionados.

La aplicación más adecuada depende del cálculo de carga real. No se debe seleccionar un transformador simplemente porque 75 KVA parece cercano al consumo esperado. Se deben considerar las corrientes de arranque, las cargas del motor, la demanda estacional, el factor de potencia, la expansión futura y la diversidad de carga.

Cómo seleccionar el transformador adecuado

La elección del transformador montado en poste de 75 KVA correcto comienza con la definición del entorno eléctrico completo. La siguiente lista de verificación puede ayudar a los compradores a evitar costosas discrepancias en las especificaciones.

1. Calcule la carga esperada.Determine la demanda normal, la demanda máxima, los requisitos de arranque del motor y la posible expansión futura.
2. Confirme el voltaje primario.Haga coincidir el transformador con la red de distribución de servicios públicos.
3. Confirme el voltaje secundario.Asegúrese de que la salida coincida con el equipo conectado y el sistema eléctrico local.
4. Elija la configuración de fase correcta.Los sistemas monofásicos y trifásicos tienen diferentes requisitos de aplicación.
5. Consultar frecuencia.Verifique que el transformador esté diseñado para la frecuencia de la red.
6. Revisar la impedancia.Confirmar la compatibilidad con los cálculos de corriente de falla y la coordinación de protección.
7. Revisar los requisitos de aislamiento.Considere el voltaje del sistema y las condiciones ambientales.
8. Considere el entorno de instalación.La temperatura, la humedad, la altitud, el viento, la exposición a la sal, el polvo y la corrosión pueden influir en los requisitos de diseño.
9. Consultar normas aplicables.Asegúrese de que la documentación y las pruebas del transformador cumplan con los requisitos del mercado de destino.
10. Discuta la personalización antes de la producción.Un fabricante debería confirmar los parámetros técnicos en lugar de confiar en suposiciones.

Consideraciones de instalación y mantenimiento

La instalación correcta es esencial para el funcionamiento confiable del transformador. Los equipos montados en postes deben estar soportados por una estructura adecuada capaz de soportar el peso mecánico y las fuerzas ambientales. También se deben considerar las distancias eléctricas, la puesta a tierra, las conexiones de conductores, los dispositivos de protección y el acceso para mantenimiento de acuerdo con los requisitos locales aplicables.

Antes de la energización, los técnicos deben verificar la información de la placa de identificación, las conexiones, la conexión a tierra, el estado del aislamiento, los sujetadores mecánicos, los casquillos y los componentes de protección. Los procedimientos de prueba deben seguir las especificaciones del proyecto y las normas aplicables.

Después de la puesta en servicio, las inspecciones de rutina pueden ayudar a detectar problemas en desarrollo. El personal de mantenimiento debe prestar especial atención a:

• Fugas de aceite o cambios inusuales en el nivel de aceite.
• Corrosión en el tanque, accesorios o accesorios de montaje.
• Bujes dañados o contaminados
• Conexiones eléctricas flojas
• Aumento anormal de temperatura
• Ruido o vibración inusuales
• Signos de sobrecalentamiento o decoloración.
• Estado de las conexiones a tierra.
• Daños causados ​​por condiciones climáticas adversas o impacto externo.

Los transformadores sumergidos en aceite requieren especial atención al control de fugas. Una pequeña fuga no debe simplemente ignorarse porque puede indicar deterioro de un sello, casquillo, soldadura, junta o componente del tanque. Una investigación oportuna puede reducir el riesgo de daños al equipo, interrupción del servicio y problemas ambientales.

Cómo Guangbian apoya los proyectos de transformadores

La consistencia en la fabricación es especialmente importante para los transformadores de distribución porque pequeñas desviaciones en el devanado, el ensamblaje del núcleo, el aislamiento, el sellado o las pruebas pueden afectar el rendimiento en campo a largo plazo. Guangbian sigue un proceso de producción de varias etapas para sus soluciones de transformadores montados en postes de 75 KVA.

El flujo de trabajo de fabricación incluye procesamiento de núcleos, producción de bobinados, fabricación y soldadura de tanques, secado al vacío, ensamblaje, llenado y sellado de aceite, pruebas eléctricas, inspección final y embalaje. Cada etapa aborda un aspecto diferente de la confiabilidad del transformador.

guangbiano también ofrece soluciones de transformadores personalizadas para diferentes mercados y sistemas de distribución. Para proyectos que requieren configuraciones de voltaje, disposiciones de fases, estándares, accesorios o documentación específicos, los requisitos técnicos deben confirmarse antes de que comience la producción.

Preguntas frecuentes

¿Qué significa 75KVA en un transformador?

75KVA es la potencia nominal aparente del transformador. Describe la capacidad eléctrica del transformador en lugar de la cantidad de energía que siempre consumirá. La carga operativa real depende del equipo conectado, el factor de potencia, el perfil de carga y las condiciones del sistema.

¿Es un transformador de 75 KVA adecuado para distribución de energía residencial?

Puede ser adecuado para distribución residencial cuando la demanda calculada es compatible con la capacidad y configuración eléctrica del transformador. Los ingenieros deben considerar la cantidad de consumidores, la demanda máxima, la diversidad, las cargas de los motores, los equipos de calefacción y refrigeración y el potencial de crecimiento futuro.

¿Qué voltaje secundario puede proporcionar un transformador montado en poste de 75 KVA?

El voltaje secundario no está determinado únicamente por la clasificación de 75 KVA. Debe especificarse según el sistema eléctrico de destino. Una configuración representativa de Guangbian proporciona una salida secundaria de 120/240 V, pero es posible que se requieran otras configuraciones de voltaje para diferentes mercados.

¿Por qué se utiliza cobre para los devanados de los transformadores?

El cobre proporciona una alta conductividad eléctrica y un buen rendimiento térmico. Estas propiedades lo convierten en un material de devanado ampliamente utilizado para transformadores de distribución donde la transferencia de corriente confiable y el funcionamiento eficiente son importantes.

¿Qué es la refrigeración ONAN?

ONAN significa Aceite Natural, Aire Natural. El aceite del transformador circula naturalmente mientras absorbe el calor del núcleo y los devanados, mientras que el calor se transfiere desde el tanque del transformador al aire circundante sin bombas ni ventiladores forzados.

¿Qué se debe comprobar antes de comprar un transformador de 75KVA?

Los compradores deben confirmar la capacidad nominal, fase, voltaje primario, voltaje secundario, frecuencia, impedancia, requisitos de aislamiento, método de enfriamiento, entorno de instalación, estándares aplicables, accesorios, requisitos de prueba y documentación de entrega.

¿Puede Guangbian personalizar un transformador montado en poste de 75 KVA?

guangbiano puede proporcionar soluciones de transformadores personalizadas según los requisitos del proyecto. Los clientes deben proporcionar especificaciones eléctricas detalladas y requisitos del mercado de destino para que el equipo de ingeniería pueda determinar la configuración adecuada.

¿Cómo se puede mejorar la vida útil de un transformador montado en poste?

El tamaño apropiado, la instalación correcta, la protección adecuada, la carga adecuada, la inspección regular, la conexión a tierra efectiva y la atención inmediata a temperaturas anormales, ruidos, fugas de aceite o condiciones eléctricas pueden contribuir a un funcionamiento confiable a largo plazo.

Conclusión

Un transformador montado en poste de 75 KVA puede ser una solución eficaz para la distribución de energía localizada de media a baja tensión cuando sus especificaciones eléctricas y mecánicas coinciden correctamente con el proyecto. Su instalación aérea puede reducir los requisitos de terreno, mientras que un sistema de enfriamiento ONAN sumergido en aceite proporciona un enfoque sencillo para la gestión del calor para aplicaciones al aire libre.

Sin embargo, la capacidad por sí sola nunca debería determinar la decisión de compra. El voltaje primario y secundario, la configuración de fases, la frecuencia, la impedancia, las pérdidas, el aislamiento, las condiciones ambientales, la estructura de la instalación, la protección y los estándares aplicables influyen en el desempeño confiable de un transformador en el campo.

guangbianocombina experiencia en la fabricación de transformadores con soluciones de productos personalizados para diferentes redes de distribución y aplicaciones internacionales. Desde la producción del núcleo y los devanados hasta la fabricación del tanque, el secado, el llenado de aceite, las pruebas eléctricas y la inspección final, cada etapa contribuye a la confiabilidad del transformador terminado.
