¿Cómo puede un transformador de aislamiento de tipo seco de 150 KVA mejorar la distribución de energía segura y flexible?

Resumen del artículo:Un transformador seleccionado correctamente puede marcar una gran diferencia en la seguridad de la distribución de energía, la conversión de voltaje, la compatibilidad de los equipos y la confiabilidad del sitio. ElTransformador de aislamiento de tipo seco de 150 KVAdeGUANGBIANOestá diseñado para aplicaciones que requieren aislamiento eléctrico y distribución de bajo voltaje, con entrada de 480 V, salida trifásica de 400 V y monofásica de 230 V, devanados completamente de cobre, conexión Delta-Star, gabinete de acero inoxidable IP43, enfriamiento automático del ventilador y protección MCCB. Este artículo explica su configuración, principios de funcionamiento, escenarios de aplicación, consideraciones técnicas y factores de selección para proyectos industriales y de construcción.

Tabla de contenido

1. ¿Qué es un transformador de aislamiento de tipo seco de 150 KVA?
2. ¿Cuáles son las especificaciones técnicas clave?
3. ¿Qué ventajas ofrece este transformador?
4. ¿Dónde se puede utilizar?
5. ¿Cómo se debe seleccionar la configuración correcta?
6. ¿Cómo se compara con otras opciones de transformadores?
7. ¿Cómo se fabrica y prueba?
8. Preguntas frecuentes
9. ¿Necesita una solución de transformador personalizada?

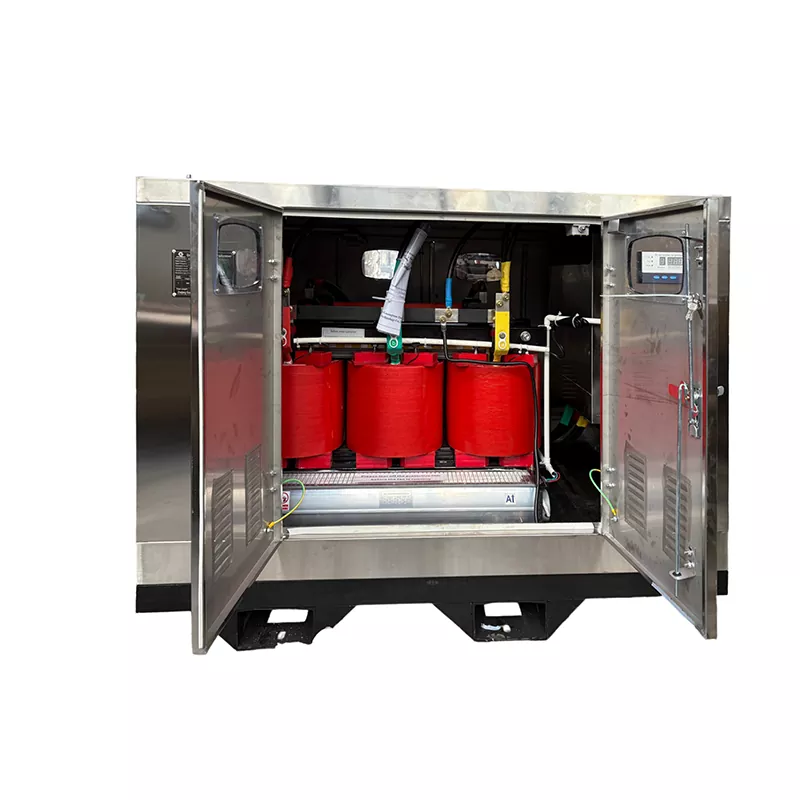

¿Qué es un transformador de aislamiento de tipo seco de 150 KVA?

Un transformador de aislamiento de tipo seco de 150 KVA es un transformador trifásico diseñado para proporcionar aislamiento eléctrico mientras convierte la energía entrante al nivel de distribución de bajo voltaje requerido. A diferencia de los transformadores sumergidos en aceite, los diseños de tipo seco utilizan aislamiento sólido y sistemas de enfriamiento a base de aire en lugar de aceite aislante, lo que los hace particularmente adecuados para instalaciones en interiores y entornos industriales o de construcción seleccionados.

La configuración GUANGBIAN utiliza unEntrada de voltaje de línea de 480 Vy proporcionaSalida trifásica 400V y monofásica 230V. Su conexión de devanado Delta-Star (Δ-Y) permite que el lado secundario proporcione un punto neutro para distribución monofásica mientras soporta cargas trifásicas.

Con una capacidad nominal de 150 kVA, el transformador puede alimentar una combinación de maquinaria y cargas eléctricas auxiliares cuando se han calculado adecuadamente la demanda real del sitio, la corriente de arranque, el factor de potencia, el factor de carga y la operación simultánea.

¿Cuáles son las especificaciones técnicas clave?

Comprender la configuración eléctrica antes de comprar un transformador es esencial porque el voltaje, la frecuencia, la disposición de las fases, la protección del gabinete, el material del devanado y el método de enfriamiento influyen en la compatibilidad del sistema.

Esta configuración es especialmente práctica cuando una fuente de energía necesita soportar tanto maquinaria trifásica como equipo auxiliar monofásico. Sin embargo, la capacidad nominal no debe considerarse como una indicación de que todos los dispositivos conectados pueden funcionar a plena potencia nominal simultáneamente.

¿Qué ventajas ofrece este transformador?

Aislamiento eléctrico para cargas aguas abajo

El aislamiento separa los circuitos eléctricos primarios y secundarios mediante el acoplamiento del transformador. Esta disposición puede ayudar a establecer un sistema de energía aguas abajo controlado y es útil en aplicaciones donde el aislamiento eléctrico es parte del diseño de distribución general.

Distribución flexible de 400V y 230V

La configuración secundaria Delta-Star proporciona posibilidades de distribución tanto trifásica como monofásica. La energía trifásica de 400 V puede soportar equipos como bombas, grúas, máquinas de soldar, hormigoneras y otra maquinaria industrial, mientras que la energía de 230 V puede servir para iluminación, equipos de oficina, herramientas portátiles, unidades de aire acondicionado y cargas auxiliares.

Devanados de cobre completo

El transformador utiliza devanados totalmente de cobre. El cobre tiene una resistividad eléctrica relativamente baja y los conductores de cobre diseñados adecuadamente pueden ayudar a controlar las pérdidas en los devanados. El rendimiento térmico real todavía depende del tamaño del conductor, el diseño del transformador, la temperatura ambiente, el sistema de aislamiento, la ventilación y las condiciones de carga.

Gestión automática de refrigeración

Los sensores de temperatura monitorean las condiciones del devanado. Cuando se alcanza la temperatura preestablecida, los ventiladores automáticos comienzan a aumentar la disipación de calor. Este enfoque es útil para aplicaciones donde las cargas eléctricas fluctúan o las temperaturas de funcionamiento pueden elevarse.

Protección MCCB integrada

Se proporcionan disyuntores de caja moldeada en los lados de entrada y salida. Estos disyuntores pueden proporcionar protección y aislamiento de circuito adicionales, mientras que sus clasificaciones finales deben seleccionarse según el tamaño del cable, las cargas conectadas, la corriente esperada y los requisitos de coordinación de protección del proyecto.

¿Dónde se puede utilizar?

Una capacidad de 150 kVA es adecuada para muchas aplicaciones de distribución eléctrica de mediana escala cuando la carga calculada cae dentro de los límites de diseño del transformador.

• Sitios de construcción:Suministra energía temporal a grúas, mezcladores, bombas, equipos de soldadura, iluminación y oficinas de obra.
• Instalaciones industriales:Soporta maquinaria de producción junto con cargas eléctricas auxiliares monofásicas.
• Instalaciones comerciales:Proporciona distribución aislada de bajo voltaje donde el diseño eléctrico lo requiere.
• Sistemas de energía temporales:Puede integrarse en acuerdos de distribución de energía basados ​​en proyectos.
• Instalaciones de carga mixta:Admite tanto maquinaria trifásica como equipos monofásicos de 230V desde un mismo sistema secundario.

Para proyectos de construcción, la configuración del proyecto de Arabia Saudita proporcionada por GUANGBIAN demuestra cómo se pueden integrar un gabinete de acero inoxidable, una conexión Delta-Star, enfriamiento automático del ventilador, devanados de cobre y MCCB adicionales en un diseño de transformador específico para un proyecto.

¿Cómo se debe seleccionar la configuración correcta?

La elección de un transformador debe comenzar con el sistema eléctrico en lugar de simplemente seleccionar una clasificación de kVA. Una revisión técnica completa debe cubrir los siguientes factores:

1. Calcular la demanda máxima:Identifique la carga operativa real en lugar de agregar solo las clasificaciones de la placa de identificación de cada dispositivo conectado.
2. Verifique la corriente de arranque del motor:Los motores, compresores, bombas y otras cargas inductivas pueden requerir una corriente significativamente mayor durante el arranque.
3. Confirmar voltaje de entrada:Verifique que el voltaje primario coincida con el suministro eléctrico disponible.
4. Confirmar los requisitos de salida:Determine si el proyecto requiere 400 V trifásico, 230 V monofásico u otra combinación de voltaje.
5. Verificar frecuencia:Confirmar si la instalación funciona a 50 Hz o 60 Hz.
6. Revisar las condiciones ambientales:La temperatura, la ventilación, el polvo, la humedad y la ubicación de la instalación influyen en los requisitos térmicos y de envolvente.
7. Definir los requisitos de protección:Las clasificaciones de MCCB y la protección aguas abajo deben coordinarse con los cables y el equipo conectado.
8. Confirme los arreglos de puesta a tierra:La configuración del neutro y la puesta a tierra debe seguir el diseño eléctrico del proyecto y las regulaciones locales aplicables.

Estas consideraciones son particularmente importantes porque un transformador puede parecer de tamaño adecuado en condiciones normales de funcionamiento, pero aun así experimentar una tensión excesiva si varios motores de alta corriente arrancan simultáneamente.

¿Cómo se compara con otras opciones de transformadores?

La elección entre tecnología de tipo seco y sumergida en aceite debe basarse en el entorno de instalación, la capacidad, los requisitos de voltaje, los estándares aplicables, los requisitos de refrigeración, el espacio disponible y el diseño general del sistema eléctrico.

¿Cómo se fabrica y prueba?

Para la adquisición de transformadores basada en proyectos, la calidad de fabricación es sólo una parte del proceso. Es igualmente importante una interpretación precisa de las especificaciones eléctricas del cliente.

GUANGBIANO fabrica configuraciones de transformadores según los requisitos del proyecto. Dependiendo de la aplicación, se pueden ajustar especificaciones como voltaje de entrada y salida, frecuencia, disposición de los devanados, diseño del gabinete, método de enfriamiento y configuración de protección.

El proceso de producción debe confirmar los parámetros eléctricos clave antes de que comience la fabricación. Luego se pueden realizar pruebas en fábrica de acuerdo con las especificaciones técnicas acordadas y el estándar aplicable, con registros de pruebas e inspecciones de terceros disponibles cuando lo requiera el proyecto.

Información clave a proporcionar al solicitar una cotización

• Capacidad kVA requerida
• Tensión primaria y secundaria
• Frecuencia de 50 Hz o 60 Hz
• Requisitos monofásicos o trifásicos
• Preferencia de material de bobinado
• Configuración de conexión requerida
• Condiciones de instalación interior o exterior.
• Requisitos de protección del gabinete
• Requisitos de refrigeración
• MCCB u otros requisitos de protección
• Tipo de carga y características de arranque del motor.
• Normas eléctricas locales aplicables

Proporcionar estos detalles en la etapa de cotización ayuda al fabricante a desarrollar una configuración de transformador que coincida con el proyecto real en lugar de depender de un modelo estándar genérico.

Preguntas frecuentes

¿Cuál es el voltaje de salida de este transformador?

Esta configuración proporciona salida trifásica de 400 V y monofásica de 230 V. Se pueden desarrollar otras combinaciones de voltaje según los requisitos del proyecto.

¿Pueden funcionar cargas de 400V y 230V desde el mismo transformador?

Sí. La conexión Delta-Star proporciona un suministro secundario trifásico y un punto neutro para distribución monofásica. Las cargas conectadas deben estar adecuadamente equilibradas y permanecer dentro de la capacidad nominal del transformador.

¿Cómo funciona el ventilador de refrigeración automático?

Los sensores de temperatura monitorean la temperatura del devanado. Cuando se alcanza la temperatura preestablecida, el sistema de control activa los ventiladores de refrigeración para aumentar la disipación de calor. La temperatura de control real debe seguir el diseño térmico del transformador.

¿Qué significa protección IP43?

IP43 indica protección contra objetos sólidos extraños de más de 1 mm y protección contra salpicaduras de agua bajo las condiciones de prueba IPX3 aplicables. No debe interpretarse como completamente resistente al polvo o al agua.

¿Son suficientes 150 kVA para una obra?

Depende de la demanda eléctrica calculada del sitio. Antes de confirmar la capacidad requerida del transformador, se deben considerar la corriente de arranque del motor, el equipo de soldadura, la operación simultánea, las cargas máximas temporales, el factor de potencia y el factor de carga.

¿Se puede personalizar el transformador?

Sí. El voltaje de entrada y salida, la frecuencia, la configuración de la conexión, el gabinete, el método de enfriamiento, la disposición del devanado y la configuración de protección se pueden personalizar de acuerdo con los requisitos eléctricos del proyecto.

¿Necesita una solución de transformador personalizada?

Elegir el transformador adecuado consiste, en última instancia, en hacer coincidir la capacidad eléctrica, la conversión de voltaje, el aislamiento, la protección, la refrigeración y las condiciones de instalación con el entorno operativo real. Con especificaciones eléctricas configurables y fabricación orientada a proyectos, GUANGBIAN puede ayudar a los clientes que buscan una solución práctica de transformadores para aplicaciones industriales, de construcción y otras aplicaciones de distribución de bajo voltaje. Si está planeando un nuevo proyecto o reemplazando una unidad existente,contáctanoscon su voltaje, capacidad, frecuencia, tipo de carga y requisitos de instalación para discutir una configuración de transformador adecuada y recibir una cotización específica del proyecto.
