Transformador de aislamiento de tipo seco de 150 KVA

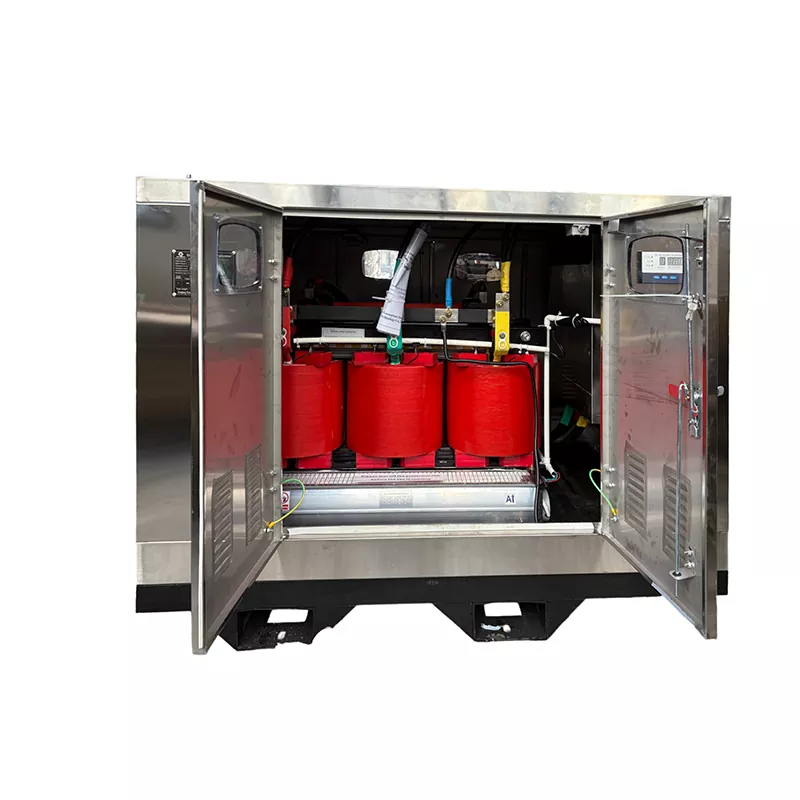

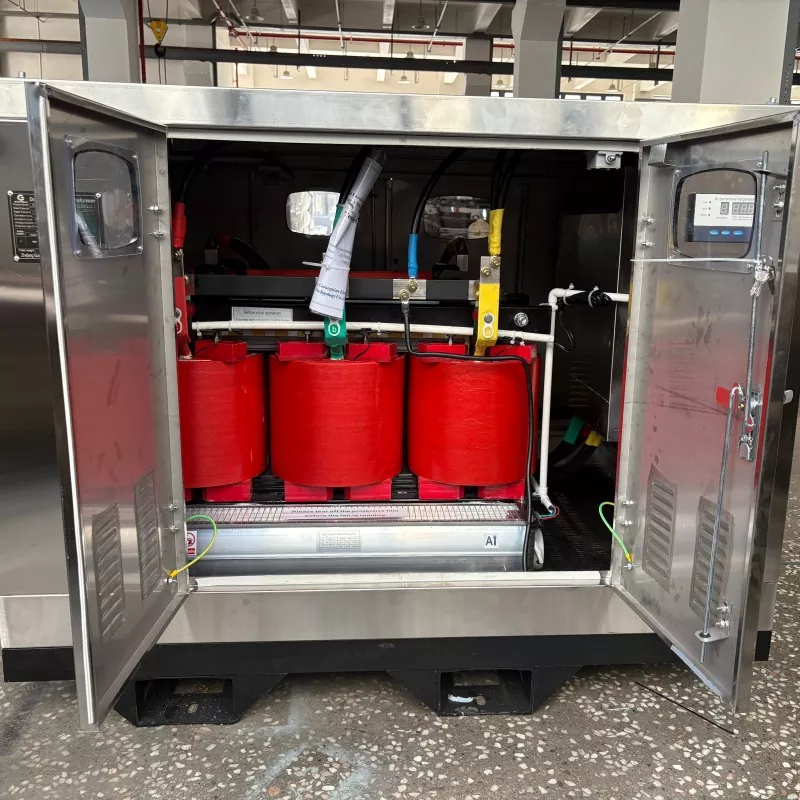

GUANGBIAN fabrica este transformador de aislamiento de tipo seco de 150 KVA para aplicaciones que requieren aislamiento eléctrico y distribución de bajo voltaje. La unidad que se muestra aquí fue construida para un proyecto de construcción en Arabia Saudita y está configurada con una carcasa de acero inoxidable, protección IP43, devanados totalmente de cobre, conexión Delta-Star (Δ-Y), enfriamiento automático del ventilador y dos MCCB adicionales.

El lado de baja tensión proporciona alimentación trifásica de 400V y monofásica de 230V. Esto permite alimentar equipos de construcción trifásicos y cargas auxiliares monofásicas desde un mismo transformador, sujeto al cálculo de carga del sitio y al diseño de distribución eléctrica.

Configuración para cargas de 400V y 230V

El suministro trifásico de 400 V se puede utilizar para equipos como grúas, hormigoneras, soldadoras, bombas y otra maquinaria trifásica. El suministro de 230 V es adecuado para iluminación, equipos de oficina, herramientas portátiles, unidades de aire acondicionado y otras cargas monofásicas.

Para un sitio de construcción, usar un transformador para ambos tipos de cargas puede simplificar el arreglo de distribución. Sin embargo, la clasificación de 150 kVA no significa que todas las cargas conectadas puedan funcionar simultáneamente a la potencia máxima indicada. La selección del transformador debe considerar la demanda máxima del sitio, la corriente de arranque del motor, el factor de carga, el factor de potencia y la combinación esperada de cargas.

El transformador utiliza devanados totalmente de cobre. El cobre tiene una resistividad eléctrica más baja que el aluminio, por lo que las pérdidas en los conductores se pueden controlar mediante el tamaño adecuado del conductor y el diseño del devanado. Para instalaciones en climas cálidos, el material del devanado es sólo una parte del diseño térmico; También es necesario considerar la temperatura ambiente, el sistema de aislamiento, la ventilación, la carga y el método de enfriamiento.

La conexión Delta-Star (Δ-Y) se utiliza para los devanados primario y secundario. El lado de bajo voltaje conectado en estrella proporciona un punto neutro para el suministro monofásico de 230 V, mientras que el devanado en triángulo proporciona un camino para que las corrientes armónicas triples circulen dentro del devanado. La disposición de la puesta a tierra del neutro debe seguir el diseño eléctrico del proyecto y los requisitos locales aplicables.

Refrigeración y recinto

Los sensores de temperatura se utilizan para controlar la temperatura del devanado. Cuando se alcanza la temperatura preestablecida, los ventiladores de refrigeración automáticos comienzan a aumentar la disipación de calor. Esto es útil para instalaciones donde la carga cambia durante el funcionamiento o donde la temperatura ambiente es relativamente alta.

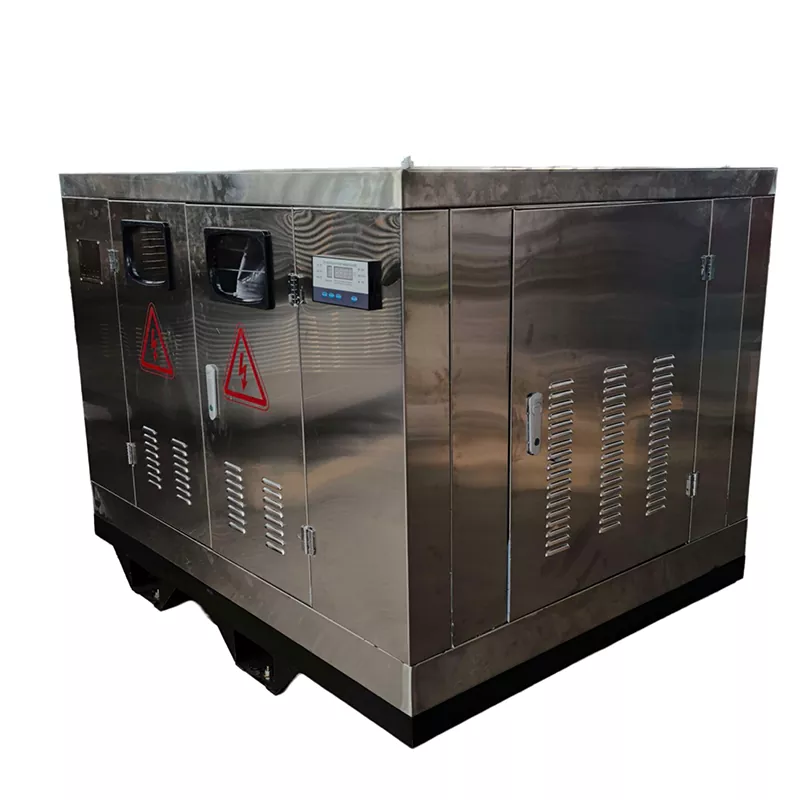

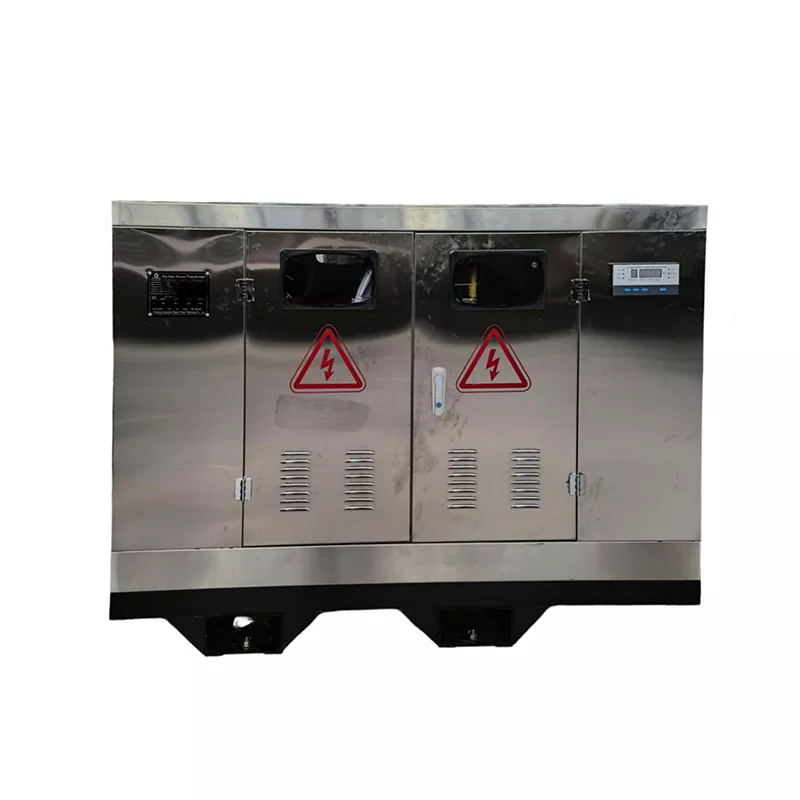

La carcasa está hecha de acero inoxidable y tiene una clasificación IP43. Según IEC 60529, el primer dígito de IP43 indica protección contra objetos sólidos extraños de más de 1 mm, mientras que el segundo dígito indica protección contra salpicaduras de agua en las condiciones especificadas para IPX3. La clasificación proporciona protección para el entorno de instalación previsto, pero no debe interpretarse como totalmente hermético al polvo o al agua.

Para sitios de construcción al aire libre o parcialmente expuestos, la instalación aún debe brindar protección adecuada contra lluvia intensa directa, agua estancada, acumulación excesiva de polvo y otras condiciones fuera del nivel de protección especificado del gabinete.

Detalles técnicos y selección de proyectos.

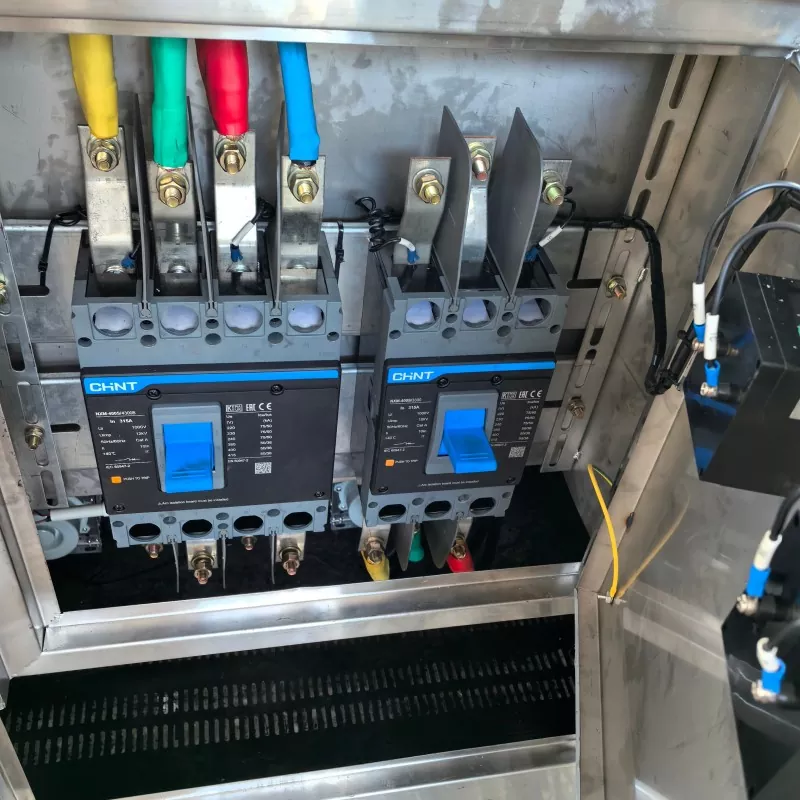

Los dos MCCB adicionales proporcionan protección y aislamiento del circuito aguas abajo por separado. Sus clasificaciones deben seleccionarse de acuerdo con el equipo conectado, el tamaño del cable, la corriente esperada y los requisitos de coordinación de protección. Son particularmente útiles cuando es necesario conectar diferentes grupos de cargas de construcción al transformador.

Antes de la producción, se deben confirmar el voltaje de entrada requerido, el voltaje de salida, la frecuencia, la configuración de fases, el tipo de carga, la temperatura ambiente, los requisitos del gabinete, la disposición de conexión a tierra y el estándar eléctrico aplicable. También se deben identificar los equipos impulsados ​​por motor porque la corriente de arranque puede afectar el tamaño del transformador incluso cuando la carga de funcionamiento normal parece estar dentro de los 150 kVA.

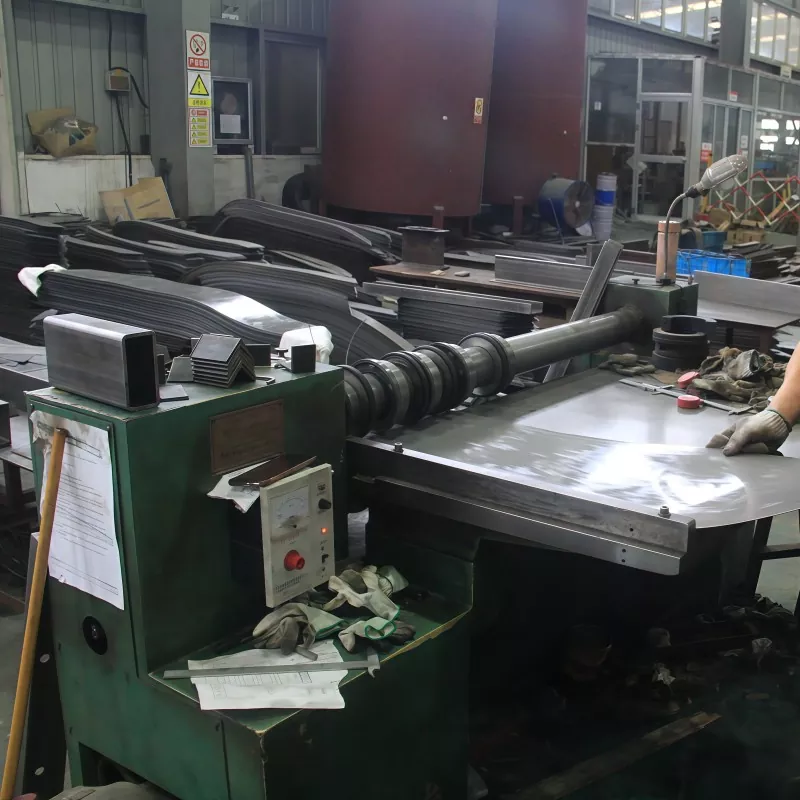

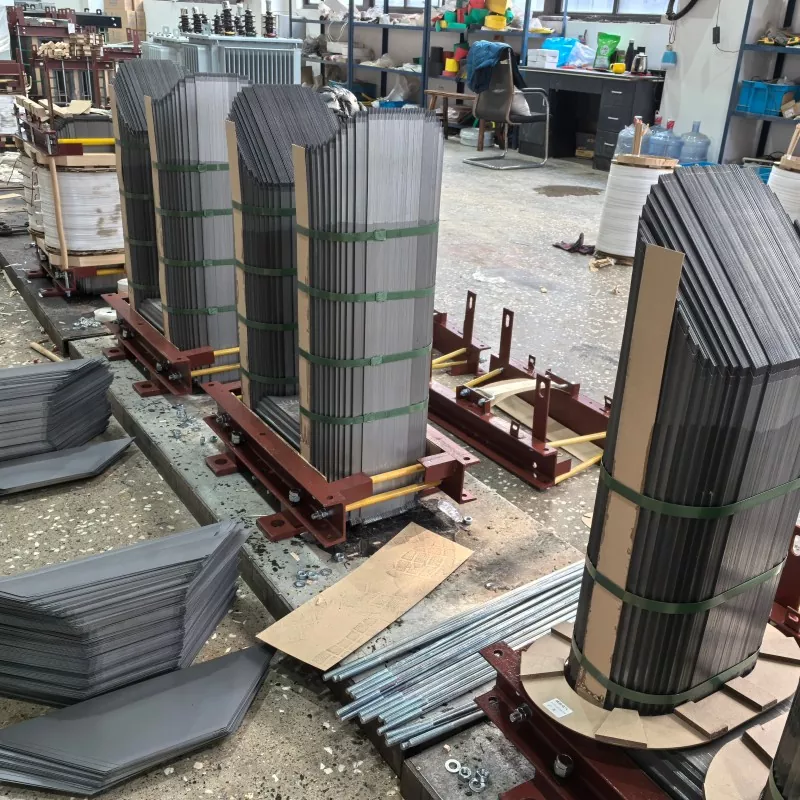

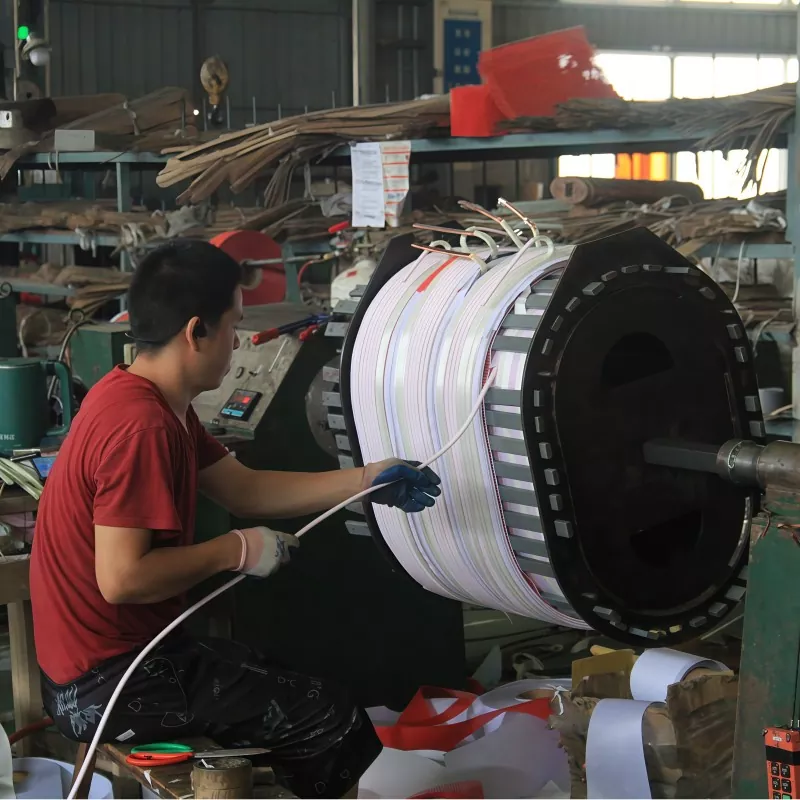

Fabricación, pruebas y personalización

GUANGBIAN fabrica Transformador de Aislamiento Tipo Seco de 150KVA de acuerdo a las especificaciones eléctricas de cada proyecto. Para esta configuración, los requisitos principales incluyen capacidad de 150 kVA, distribución secundaria de 400 V/230 V, devanados de cobre, conexión Delta-Star, gabinete IP43, enfriamiento automático del ventilador y MCCB adicionales.

Se pueden cambiar otras especificaciones cuando sea necesario, incluido el voltaje de entrada y salida, la frecuencia, la disposición del devanado, el diseño del gabinete, el método de enfriamiento y la configuración de protección. El diseño final se basa en el sistema eléctrico y las condiciones de instalación en lugar de utilizar la misma configuración para cada proyecto.

Las pruebas de fábrica se llevan a cabo de acuerdo con las especificaciones técnicas acordadas y la norma aplicable. Se pueden organizar registros de pruebas e inspecciones de terceros cuando lo requiera el proyecto.

Preguntas frecuentes

¿Cuál es el voltaje de salida de este transformador?

Esta configuración proporciona salida trifásica de 400 V y monofásica de 230 V. Se pueden fabricar otras combinaciones de voltaje según los requisitos del proyecto.

¿Se pueden alimentar cargas de 400V y 230V con el mismo transformador?

Sí. La conexión Delta-Star proporciona un suministro secundario trifásico y un punto neutro para distribución monofásica. Las cargas conectadas deben distribuirse adecuadamente y permanecer dentro de la capacidad nominal del transformador.

¿Cómo se controla el ventilador de refrigeración?

Los sensores de temperatura del devanado monitorean la temperatura de funcionamiento. Cuando se alcanza la temperatura preestablecida, el sistema de control enciende los ventiladores de enfriamiento. La temperatura de control se establece según el diseño térmico del transformador.

¿Qué significa IP43?

IP43 indica protección contra objetos sólidos extraños de más de 1 mm y protección contra salpicaduras de agua en las condiciones de prueba IPX3. No es una carcasa totalmente resistente al agua o al polvo.

¿Son adecuados 150 kVA para una obra?

Depende de la carga real. El cálculo debe incluir la corriente de funcionamiento normal, así como la corriente de arranque del motor, las cargas de soldadura, el funcionamiento simultáneo y otras cargas máximas temporales. La capacidad del transformador debe confirmarse a partir del programa de carga del proyecto y no únicamente del número de máquinas conectadas.

¿Se puede fabricar el transformador con otras especificaciones?

Sí. Los requisitos de voltaje de entrada y salida, frecuencia, configuración de conexión, gabinete, enfriamiento y protección se pueden especificar de acuerdo con el proyecto. Las especificaciones eléctricas completas deben confirmarse antes de la producción.
