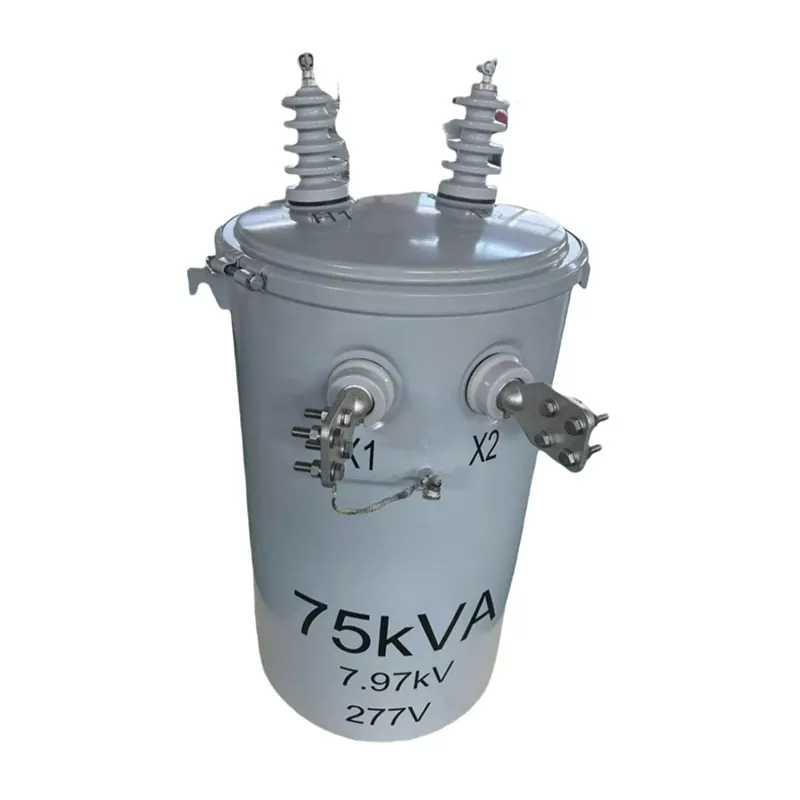

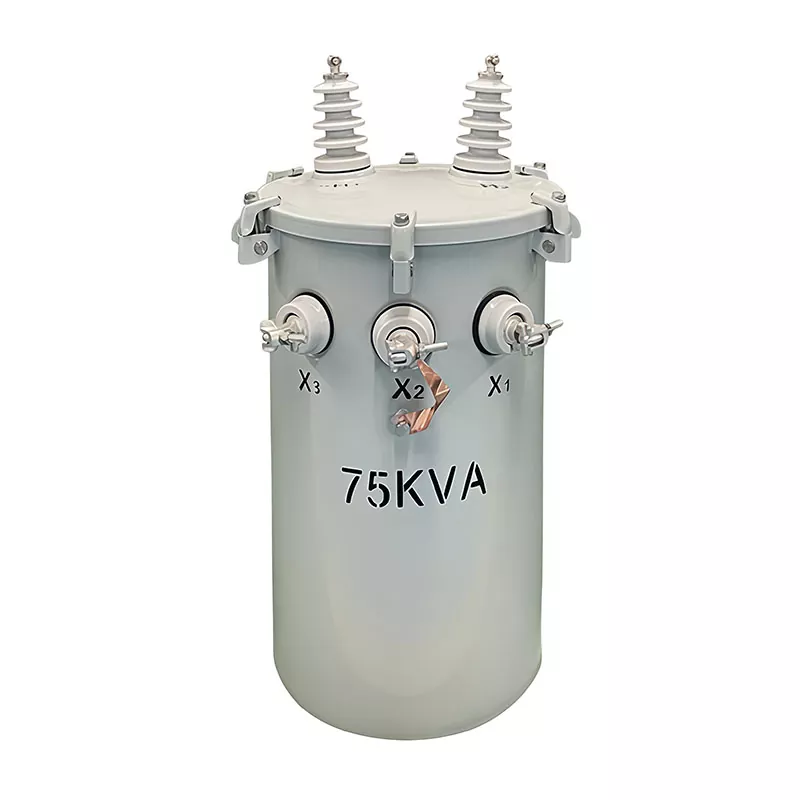

Transformador montado en poste de 75 KVA

El transformador montado en poste de 75 KVA de Guangbian está diseñado para una distribución estable de energía en exteriores en comunidades residenciales, proyectos de electrificación rural, parques industriales, escuelas, hospitales e instalaciones comerciales. Diseñado con sistemas de aislamiento avanzados y tecnología duradera sumergida en aceite, este transformador ofrece regulación de voltaje confiable, baja pérdida de energía y larga vida útil en diversas condiciones ambientales.

Como fabricante profesional de transformadores en China con más de 20 años de experiencia, Guangbian se especializa en producir transformadores montados en postes de alta calidad por debajo de 35 KV para clientes en África, Sudeste Asiático, Asia Central, América del Sur y Medio Oriente.

¿Qué es un transformador montado en poste de 75 KVA?

Un transformador montado en poste de 75 KVA es un transformador de distribución compacto sumergido en aceite que se instala directamente en postes de servicios públicos para reducir la electricidad de media tensión a energía de baja tensión adecuada para hogares, edificios comerciales y pequeñas aplicaciones industriales.

Este tipo de transformador es muy utilizado porque ofrece:

● Distribución de energía eficiente

● Fácil instalación y mantenimiento

● Reducción de la ocupación del suelo

● Excelente resistencia a la intemperie

● Operación estable a largo plazo

El transformador Guangbian de 75 KVA se fabrica de acuerdo con los estándares internacionales de transformadores y se puede personalizar para diferentes sistemas de red y requisitos de voltaje.

Capacidad y Fase

Comience con "75 KVA, monofásico" en la parte superior de la hoja de datos del transformador. KVA significa kilovoltios-amperios, una medida de potencia aparente. 75 KVA es la carga máxima que esta unidad puede soportar. Palabra clave: "puede manejar", no "debe correr". En la práctica, mantenga la carga alrededor del 80% de la capacidad nominal. Esto prolonga significativamente la vida útil del transformador.

Un transformador monofásico tiene una fase de entrada y una fase de salida. Se adapta a áreas residenciales, alumbrado público y pequeños establecimientos comerciales. Las unidades trifásicas, por otro lado, sirven a fábricas y edificios de oficinas donde se requiere energía industrial de 380 V.

Parámetros de voltaje

Tensión primaria: 4160 Grd Y / 2400V

Esto le indica a qué se puede conectar el lado de alto voltaje. "Grd Y" significa conexión en estrella con conexión a tierra; el neutro está conectado a tierra. 4160 V es el voltaje línea a línea, 2400 V es el voltaje línea a neutro. Esta es una clasificación común en los sistemas de distribución de América del Norte, por lo que a menudo verá un transformador de 4160 V en las especificaciones para los mercados de exportación.

El cambiador de tomas tiene 5 posiciones: +2,5%, 0%, -2,5%, -5%, -7,5%. Cuando el voltaje entrante fluctúa, puede ajustar el grifo para mantener la salida estable. La posición B o 2 marca el ajuste nominal.

Tensión secundaria: 120/240V

Este es el lado de salida de bajo voltaje. Un transformador monofásico normalmente entrega 120 V o 240 V. La salida de 240 V maneja cargas más grandes, como unidades de aire acondicionado y calentadores de agua. ¿El lado de 120V? Eso es para luces y enchufes de pared. Con ambos voltajes en una unidad, no necesita una configuración reductora separada.

Materiales y mano de obra

Material de bobinado: Cobre

El cobre conduce mejor que el aluminio, por lo que funciona a menor temperatura y desperdicia menos energía. Construimos con cobre en las instalaciones de GUANGBIAN en China: los costos iniciales son mayores, pero la confiabilidad a largo plazo vale la pena.

Núcleo: Acero al silicio de grano orientado

El acero al silicio es lo que hace que el transformador funcione magnéticamente. "Orientado al grano" simplemente significa que los cristales se alinean en una dirección; esto reduce las pérdidas magnéticas. ¿Resultado? Las pérdidas sin carga se mantienen bajas y la eficiencia aumenta.

Método de enfriamiento: ONAN

ONAN = Aceite Natural, Aire Natural. El aceite se mueve por sí solo, extrayendo calor del núcleo y de los devanados. Sin bombas. Sin fans. Menos cosas que fallar. Para una unidad montada en un poste en medio de la nada, ese tipo de simplicidad cuenta.

Métricas de eficiencia

Pérdida sin carga: ≤225W | Pérdida de carga: ≤750W | Impedancia: ≤2,5%

La pérdida sin carga es lo que consume el transformador simplemente sentado allí, energizado pero descargado. 225 vatios es bastante bajo. La pérdida de carga ocurre a plena capacidad; 750 W es normal para esta clase de tamaño. La impedancia, alrededor del 2,5%, afecta la regulación de la corriente y la tensión de cortocircuito.

La corriente de excitación ≤2,5% indica que la calidad del núcleo es sólida. No se necesita mucho poder para magnetizar. Estos son los números que encontrará en cada hoja de datos de transformadores GUANGBIAN: fabricamos en China y probamos cada unidad antes de salir de fábrica.

Estándares de certificación

Serie IEEE C57.12, ANSI C57.12.20

IEEE C57 es el estándar técnico de transformadores del Instituto de Ingenieros Eléctricos y Electrónicos. ANSI es el Instituto Nacional Estadounidense de Estándares. Cuando una unidad cumple con ambos, sabrá que los métodos de diseño y prueba están a la altura internacional.

Leer la hoja de datos de un transformador requiere algo de práctica, pero es una habilidad fundamental para las adquisiciones. ¿Aún tienes preguntas? Comuníquese con el equipo técnico de GUANGBIAN. Fabricamos en nuestra fábrica de China y podemos guiarlo a través de un proceso de selección personalizado.

Nuestra fábrica

Taller de chapa

Taller de bobinado de láminas.

Taller de bobinado

Taller de hornos de bobinado.

Taller de montaje de transformadores.

Taller de puesta en marcha de transformadores.

Proceso de fabricación

La producción de cada transformador montado en poste de 75 KVA sigue estrictos procedimientos de fabricación:

● Corte y apilado de núcleos de transformadores.

● Producción de bobinados

● Fabricación y soldadura de tanques.

● Proceso de secado al vacío

● Conjunto de transformador

● Llenado y sellado de aceite

● Pruebas de rendimiento eléctrico

● Inspección final y embalaje.

Este sistema de fabricación integrado ayuda a Guangbian a mantener una calidad constante del producto y una competitividad de costes.
