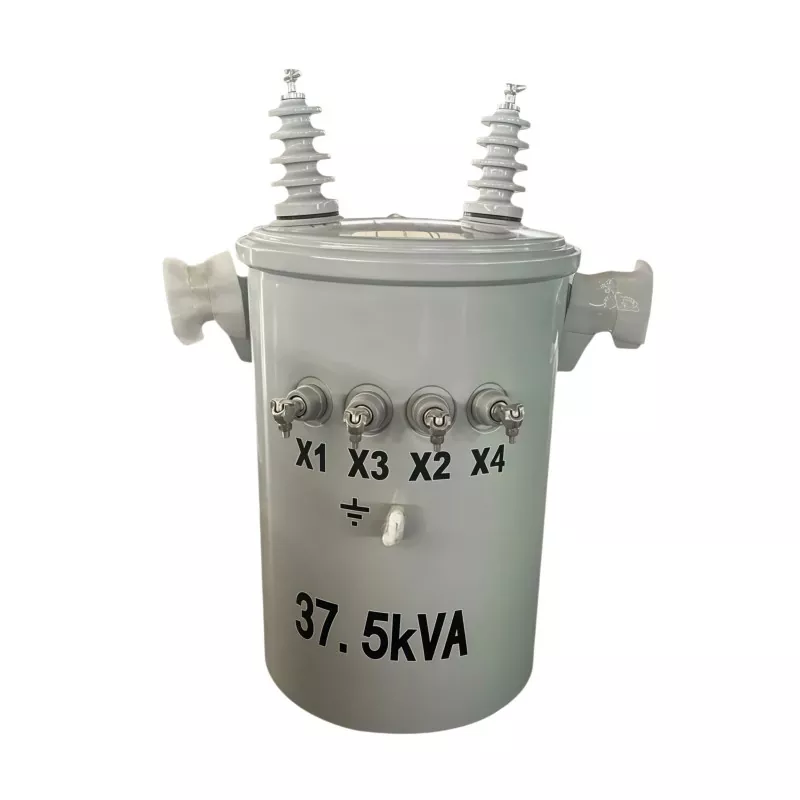

¿Cómo puede un transformador montado en poste de 37,5 KVA mejorar la distribución de energía confiable?

guangbianosuministra elTransformador montado en poste de 37,5 KVApara sistemas de distribución aérea que atienden cargas residenciales, agrícolas, comerciales e industriales ligeras. Diseñado para una implementación práctica en exteriores, este transformador combina una instalación compacta montada en un poste, devanados de cobre, aislamiento de aceite, fabricación controlada y pruebas de fábrica para respaldar una distribución estable de energía de voltaje medio a bajo.

Un transformador montado en poste de 37,5 KVA es un transformador de distribución diseñado para reducir la electricidad de media tensión procedente de líneas aéreas a una tensión más baja adecuada para los usuarios finales. Su capacidad nominal de 37,5 KVA lo hace apropiado para cargas eléctricas relativamente moderadas donde se prefiere una instalación de transformador elevada y compacta. Este artículo explica cómo funciona el transformador, dónde se utiliza, qué factores técnicos influyen en el rendimiento, cómo se fabrica y prueba y por qué la instalación montada en poste puede ser práctica para las redes aéreas de distribución modernas.

Tabla de contenido

¿Qué es un transformador montado en poste de 37,5 KVA?

¿Cómo funciona un transformador montado en poste de 37,5 KVA?

¿Dónde se utiliza un transformador montado en poste de 37,5 KVA?

¿Cuáles son las características clave?

¿Cómo se fabrica el transformador?

¿Qué pruebas deberían considerar los compradores?

¿Por qué elegir un transformador de distribución montado en poste?

¿Cómo deben los compradores seleccionar el transformador adecuado?

Preguntas frecuentes

Conclusión

¿Qué es un transformador montado en poste de 37,5 KVA?

Un transformador montado en poste de 37,5 KVA es un dispositivo de distribución eléctrica instalado en un poste de servicios públicos o en una estructura de soporte aérea comparable. Su función principal es reducir la electricidad de media tensión de una línea aérea de distribución a una tensión más baja que pueda ser utilizada por consumidores residenciales, agrícolas, comerciales e industriales ligeros.

La clasificación de 37,5 KVA representa la capacidad de potencia aparente del transformador. En la planificación práctica de la distribución, esta capacidad puede ser adecuada para redes con demanda moderada donde un transformador más grande introduciría capacidad innecesaria mientras que una unidad más pequeña podría sobrecargarse.

La configuración montada en poste también proporciona una alternativa práctica al equipo montado en el suelo. Debido a que el transformador está elevado, puede quedar disponible un valioso espacio en el terreno para carreteras, edificios, operaciones agrícolas u otra infraestructura.

Para los compradores que buscan diferentes configuraciones de transformadores, las soluciones de transformadores de potencia de Guangbian brindan información adicional sobre las opciones de transformadores sumergidos en aceite, de tipo seco y montados en poste.

¿Cómo funciona un transformador montado en poste de 37,5 KVA?

El principio de funcionamiento se basa en la inducción electromagnética. Aunque el equipo es compacto, su funcionamiento depende del desempeño coordinado entre el núcleo magnético, el devanado primario, el devanado secundario, el sistema de aislamiento y el medio de enfriamiento.

1. Entrada de media tensión

La energía eléctrica llega desde una red aérea de distribución y ingresa al devanado primario del transformador. La configuración exacta del voltaje de entrada y salida depende de los requisitos del proyecto y de los estándares de servicios públicos aplicables.

2. Generación de campo magnético

La corriente alterna que fluye a través del devanado primario crea un campo magnético cambiante en el núcleo del transformador. El acero eléctrico de grano orientado se usa comúnmente en núcleos de transformadores de distribución porque sus propiedades magnéticas ayudan a controlar las pérdidas en el núcleo.

3. Transformación de voltaje

El campo magnético cambiante induce voltaje en el devanado secundario. La relación de vueltas entre los devanados primario y secundario determina la relación de transformación de voltaje, lo que permite reducir el suministro de voltaje medio a un voltaje inferior utilizable.

4. Entrega de energía de bajo voltaje

Luego, la electricidad transformada se entrega a las cargas conectadas a través de la red de distribución de bajo voltaje. El tamaño adecuado del transformador ayuda a mantener condiciones operativas aceptables y al mismo tiempo evita pérdidas innecesarias de capacidad y energía.

¿Dónde se utiliza un transformador montado en poste de 37,5 KVA?

La capacidad de 37,5 KVA es particularmente relevante para sistemas de distribución con demanda eléctrica de baja a moderada. Las aplicaciones típicas incluyen:

• Distribución residencial:Abastecimiento de viviendas, agrupaciones de viviendas rurales y pequeñas comunidades.
• Electrificación rural:Apoyar la expansión de la red en áreas donde la distribución aérea se usa ampliamente.
• Instalaciones agrícolas:Proporciona energía para bombas de riego, edificios agrícolas, instalaciones ganaderas y equipos de invernaderos.
• Pequeños edificios comerciales:Soporte a comercios, oficinas, talleres, almacenes y locales similares.
• Cargas industriales ligeras:Suministro de instalaciones de procesamiento y talleres de mantenimiento más pequeños con demanda moderada.
• Proyectos temporales:Proporciona distribución eléctrica exterior para aplicaciones seleccionadas de construcción o ingeniería.

Antes de especificar un transformador, los ingenieros deben calcular la demanda de carga real y esperada en lugar de seleccionar el equipo únicamente según la capacidad nominal.

¿Cuáles son las características clave de un transformador montado en poste de 37,5 KVA?

Varias características de construcción y rendimiento influyen en la idoneidad de un transformador montado en poste para un proyecto de distribución en exteriores.

Para los equipos de adquisiciones, estas características deben evaluarse junto con la relación de voltaje requerida, la frecuencia, la configuración de fases, el nivel de aislamiento, las condiciones ambientales, los estándares aplicables y las especificaciones de los servicios públicos.

¿Cómo se fabrica el transformador?

La calidad de fabricación tiene una relación directa con la confiabilidad del transformador. Para una unidad montada en poste de 37,5 KVA, el proceso de producción implica múltiples etapas controladas en lugar de simplemente ensamblar un tanque, núcleo y devanados.

Fabricación de núcleos

El núcleo se fabrica a partir de láminas de acero eléctrico que se cortan en dimensiones controladas y se ensamblan en un circuito magnético. El apilamiento, la disposición de las juntas, el estado de la superficie y la presión de sujeción adecuados ayudan a controlar las pérdidas magnéticas y la estabilidad mecánica.

Bobinado de precisión

La etapa de bobinado determina importantes características eléctricas y mecánicas. La información del producto de Guangbian especifica devanados de cobre puro para su unidad de 37,5 KVA. Es necesario controlar cuidadosamente el tamaño del conductor, el número de vueltas, la tensión del devanado, la disposición de las capas y el sistema de aislamiento.

Después del bobinado, la impregnación al vacío puede ayudar a que el material aislante penetre en los espacios dentro de la bobina y mejore la fijación mecánica, el rendimiento dieléctrico y la transferencia de calor.

Conjunto de núcleo y bobina

Las bobinas terminadas se ensamblan con el núcleo del transformador, los componentes de aislamiento y las conexiones eléctricas. Los espacios libres apropiados entre los componentes energizados son esenciales para el rendimiento del aislamiento y la operación segura.

Montaje del tanque

La parte activa se instala dentro del tanque del transformador y se sumerge en aceite aislante. El aceite sirve a la vez como medio aislante eléctrico y como medio refrigerante. La información de fabricación publicada por Guangbian afirma que el aceite aislante mineral se deshidrata y desgasifica antes del llenado, mientras que se inspecciona la integridad de las soldaduras del tanque.

¿Qué pruebas deberían considerar los compradores?

Las pruebas de fábrica son una parte importante de la adquisición de transformadores porque el rendimiento eléctrico no se puede evaluar de manera confiable únicamente desde la apariencia. Según la información de producto publicada por Guangbian, su unidad de 37,5 KVA se somete a varias pruebas antes del envío.

• Pruebas sin carga:Comprueba la corriente y las pérdidas relacionadas con el núcleo en condiciones sin carga.
• Pruebas de carga:Evalúa las pérdidas de carga y el rendimiento de aumento de temperatura en condiciones operativas nominales.
• Soportar pruebas de tensión:Verifica la capacidad de aislamiento contra voltajes de prueba de frecuencia industrial especificados.
• Prueba de voltaje de impulso:Ayuda a evaluar la capacidad del sistema de aislamiento para soportar condiciones de sobretensión transitoria.
• Pruebas de aceite aislante:Evalúa propiedades como el voltaje de ruptura y las características relacionadas con la humedad.
• Medición de resistencia CC:Ayuda a identificar anomalías en la resistencia del devanado y las conexiones eléctricas.

Para la adquisición del proyecto, los compradores deben solicitar el informe de prueba aplicable y confirmar que los requisitos de prueba corresponden con los estándares del país de destino y las especificaciones técnicas de la empresa de servicios públicos local.

¿Por qué elegir un transformador de distribución montado en poste?

Los transformadores montados en postes son particularmente prácticos cuando la red de distribución ya depende de conductores aéreos. Su configuración elevada puede ofrecer varias ventajas de ingeniería e infraestructura.

• Uso eficiente del espacio:El transformador no requiere una gran superficie de instalación a nivel del suelo.
• Compatibilidad con redes aéreas:La configuración se conecta de forma natural con las líneas aéreas de distribución.
• Requisitos civiles reducidos:En comparación con algunas instalaciones terrestres, es posible que se requieran menos estructuras terrestres dedicadas.
• Despliegue rural práctico:La configuración es adecuada para ampliar las redes de distribución a través de comunidades dispersas.
• Idoneidad al aire libre:La construcción resistente a la intemperie soporta condiciones de operación expuestas.
• Mantenimiento accesible:El personal de servicios públicos puede inspeccionar y dar servicio al equipo utilizando los procedimientos de seguridad adecuados.

Sin embargo, la instalación siempre debe cumplir con los códigos eléctricos locales, los requisitos de carga de postes, las distancias, las reglas de conexión a tierra, los requisitos de protección y los procedimientos de servicios públicos. Por lo tanto, la selección de transformadores debe integrarse en el diseño general de la distribución en lugar de tratarse como una decisión de compra aislada.

¿Cómo deben los compradores seleccionar el transformador adecuado?

Elegir un transformador de 37,5 KVA implica más que confirmar el número de KVA. Los ingenieros de adquisiciones deben revisar todos los requisitos eléctricos y ambientales antes de realizar un pedido.

1. Confirmar la carga:Calcule la demanda actual y el crecimiento futuro razonable.
2. Confirme los requisitos de voltaje:Especificar voltajes primarios y secundarios según el sistema de distribución.
3. Verificar configuración de fases:Determinar si el proyecto requiere equipos monofásicos o trifásicos.
4. Frecuencia de revisión:Confirmar compatibilidad con la frecuencia de la red eléctrica local.
5. Evaluar las condiciones de instalación:Considere la temperatura ambiente, la altitud, la humedad, la contaminación, el viento y la exposición.
6. Verificar los requisitos de protección:Coordine fusibles, protección contra sobretensiones, puesta a tierra y otros equipos de protección.
7. Solicitar documentación técnica:Revise los dibujos, la información de la placa de identificación, los informes de prueba y las normas aplicables.
8. Evaluar la capacidad del proveedor:Considere la experiencia en fabricación, los procedimientos de inspección, la trazabilidad, la capacidad de entrega y el soporte posventa.

Un proveedor de transformadores confiable debería poder discutir estos parámetros antes de la producción para que la configuración final coincida con el proyecto real en lugar de depender de una especificación genérica.

Preguntas frecuentes

¿Qué significa 37,5 KVA en un transformador?

37,5 KVA es la capacidad de potencia aparente nominal del transformador. Indica la capacidad de carga eléctrica bajo las condiciones operativas especificadas y debe considerarse junto con el voltaje, el factor de potencia, las condiciones ambientales y los requisitos de diseño aplicables.

¿Dónde se puede instalar un transformador de poste de 37,5 KVA?

Se puede utilizar en sistemas de distribución aérea adecuados que prestan servicios a comunidades residenciales, áreas rurales, granjas, pequeñas instalaciones comerciales, sitios industriales ligeros y proyectos de energía temporales seleccionados.

¿Por qué son importantes los devanados de cobre?

El cobre ofrece alta conductividad eléctrica y buenas características mecánicas para los devanados de transformadores. El tamaño adecuado del conductor y la tensión controlada del devanado también son esenciales, por lo que el material del devanado no debe evaluarse independientemente del diseño completo del devanado.

¿Un transformador de poste es adecuado para cada proyecto?

No. La idoneidad depende de los requisitos de carga, los niveles de voltaje, la configuración de la red, el entorno de instalación, los estándares de los servicios públicos, la capacidad de carga de los postes, las distancias de seguridad y las regulaciones eléctricas locales. Un ingeniero eléctrico calificado debe confirmar la especificación final.

¿Qué debo solicitar a un fabricante de transformadores?

Los compradores deben considerar solicitar dibujos técnicos, datos de la placa de identificación, documentación de pruebas de rutina, estándares aplicables, información de instalación, términos de garantía, detalles de embalaje y especificaciones de entrega. Para la adquisición de proyectos, la trazabilidad y las pruebas de fábrica documentadas también pueden ser valiosas.

Conclusión

Un transformador montado en poste de 37,5 KVA proporciona una forma práctica de reducir la electricidad de media tensión para aplicaciones de distribución de carga moderada y, al mismo tiempo, hacer un uso eficiente de la infraestructura aérea. Su rendimiento depende del sistema de ingeniería completo, incluida la construcción del núcleo, la calidad del devanado de cobre, el aislamiento, la refrigeración, la integridad del tanque, las pruebas de fábrica y la instalación correcta. Guangbian fabrica transformadores montados en postes en China y apoya a los compradores globales con adquisiciones directas de fábrica y soluciones de transformadores. Si está planificando un proyecto de electrificación rural, un sistema de distribución de servicios públicos, una red de energía agrícola o una aplicación comercial,contáctanospara analizar el voltaje requerido, la capacidad, las condiciones de instalación, los requisitos de prueba y la solución de transformador personalizada para su proyecto.
