Resumen del artículo:Un transformador de aislamiento configurado correctamente puede mejorar la seguridad de la distribución de energía, la adaptación de voltaje y la protección de equipos en sistemas eléctricos comerciales e industriales. ElTransformador de aislamiento de tipo seco de 50 KVA con MCCBCombina aislamiento de transformador, conversión de voltaje, protección de disyuntor integrado y características prácticas de instalación en una solución compacta. Con una entrada trifásica de 415 V, una salida trifásica de cuatro cables de 220 V, devanados de cobre, aislamiento Clase F, derivaciones de voltaje de cinco posiciones, protección IP23 y MCCB integrados, esta configuración está diseñada para aplicaciones donde la entrega de energía confiable y la instalación simplificada son importantes.
Tabla de contenido
¿Por qué es importante un transformador de aislamiento de tipo seco?
¿Cómo mejora el MCCB la protección del transformador?
¿Cuáles son las especificaciones clave?
¿Cómo mejora el cambiador de tomas de cinco posiciones la adaptabilidad del voltaje?
¿Cómo simplifica el diseño integrado la instalación?
¿Dónde se puede utilizar un transformador de aislamiento de 50 KVA?
¿Cómo se verifica la calidad del transformador antes de la entrega?
¿Qué deben comprobar los compradores antes de realizar el pedido?
¿Por qué elegir esta configuración de transformador?
¿Por qué es importante un transformador de aislamiento de tipo seco?
Los equipos eléctricos no siempre funcionan en condiciones de energía ideales. Las diferencias de voltaje entre el suministro de servicios públicos y los equipos aguas abajo, las perturbaciones eléctricas y la necesidad de aislamiento galvánico pueden influir en la confiabilidad del sistema. Un transformador de aislamiento de tipo seco proporciona una forma práctica de adaptar el voltaje y al mismo tiempo crear una separación eléctrica entre los circuitos primario y secundario.

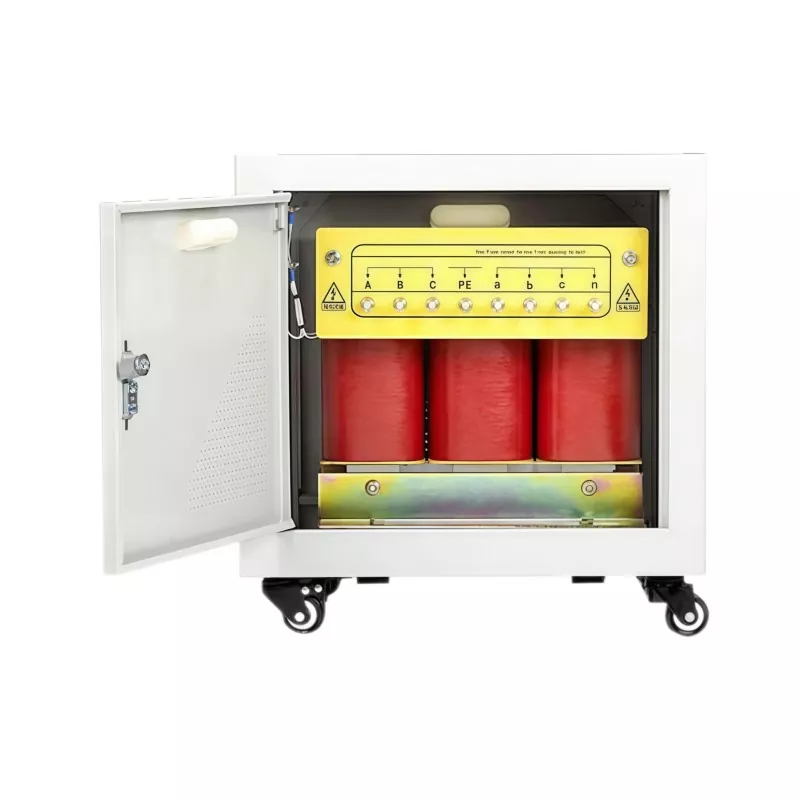

ElTransformador de aislamiento de tipo seco de 50 KVA con MCCBdeGUANGBIANOestá diseñado alrededor de una entrada trifásica de 415 V CA y una salida trifásica de cuatro hilos de 220 V. Esto hace que la unidad sea adecuada para aplicaciones que requieren un suministro trifásico controlado de 220 V desde una fuente trifásica de mayor voltaje.
A diferencia de los transformadores sumergidos en aceite, los diseños de tipo seco no utilizan aceite aislante como medio principal de enfriamiento y aislamiento. Esto puede hacerlos atractivos para salas eléctricas interiores, instalaciones comerciales, entornos de fabricación y otros lugares donde se prefiere una instalación limpia y relativamente sencilla.
¿Cómo mejora el MCCB la protección del transformador?
Una de las características más prácticas de esta configuración de transformador es la integración de disyuntores de caja moldeada (MCCB). En lugar de tratar el transformador y el equipo de protección como componentes completamente separados, el diseño incorpora los dispositivos de protección en el gabinete del transformador.
La unidad utiliza MCCB en los lados de entrada y salida. El disyuntor del lado de entrada está conectado a la alimentación de 415 V, mientras que la protección del lado de salida está dispuesta para el circuito secundario trifásico de cuatro hilos.
Este enfoque integrado puede proporcionar varios beneficios prácticos:
- Reduce la necesidad de equipos de protección externos adicionales.
- Ayuda a simplificar las conexiones de cables entrantes y salientes.
- Proporciona protección contra sobrecorriente y cortocircuitos para los circuitos asociados.
- Crea una instalación de transformador más organizada.
- Puede reducir el trabajo de cableado e instalación en el sitio del proyecto.
- Permite configurar el transformador y los dispositivos de protección como un conjunto coordinado.
Para los compradores industriales, estos detalles son importantes porque la complejidad de la instalación puede influir en el tiempo del proyecto, los requisitos de mano de obra y la eficiencia de la puesta en servicio.
¿Cuáles son las especificaciones clave?
Comprender la configuración eléctrica es esencial antes de seleccionar un transformador. La siguiente tabla resume las principales especificaciones de esta configuración de 50KVA.
| Parámetro | Especificación |
|---|---|
| Capacidad nominal | 50 KVA |
| Fase | 3 fases |
| Voltaje de entrada | 415 VCA, trifásico |
| Voltaje de salida | 220 V, trifásico, 4 cables. |
| Posiciones de toque | 380V / 400V / 415V / 430V / 450V |
| Frecuencia | 50Hz |
| Material de bobinado | Cobre |
| Clase de aislamiento | Clase F |
| Aumento de temperatura del devanado | ≤100°C |
| Nivel de ruido | <60 dB a 1 metro |
| Protección del recinto | IP23, ventilado |
| Material del recinto | Acero inoxidable |
| Protección | MCCB en los lados de entrada y salida |
| Escucha | Voltímetro montado |
La combinación de estas especificaciones hace que el transformador sea adecuado para proyectos donde la conversión de voltaje, el aislamiento eléctrico y la protección integrada deben considerarse juntos en lugar de adquirirse como componentes no relacionados.
¿Cómo mejora el cambiador de tomas de cinco posiciones la adaptabilidad del voltaje?
El voltaje real de la red puede variar según las ubicaciones y las condiciones de funcionamiento. Por lo tanto, un transformador diseñado en torno a un solo voltaje primario fijo puede requerir consideración adicional cuando se instala en un área donde el voltaje de suministro difiere del valor nominal.
Este modelo proporciona cinco posiciones de toma de voltaje primario:380 V, 400 V, 415 V, 430 V y 450 V. El cambiador de tomas proporciona al equipo de instalación una mayor flexibilidad a la hora de adaptar el transformador al suministro disponible.
Por ejemplo, cuando las condiciones de suministro reales difieren de la entrada estándar de 415 V, se puede seleccionar una derivación adecuada para ayudar a mantener el voltaje secundario previsto. Esta característica es particularmente útil para proyectos donde es necesario considerar las condiciones del voltaje de suministro durante la selección del transformador.
Sin embargo, el cambiador de tomas es del tipo desenergizado. El transformador debe estar completamente apagado antes de cambiar la posición del grifo. Nunca se debe ajustar mientras el transformador esté energizado.
¿Cómo simplifica el diseño integrado la instalación?
La instalación de transformadores no se trata solo de especificaciones eléctricas. El tendido de cables, el equipo de protección, la accesibilidad, la construcción del gabinete y la puesta en servicio pueden afectar el resultado final del proyecto.
La configuración MCCB integrada reduce la cantidad de equipos separados que de otro modo podrían ser necesarios alrededor del transformador. El cableado de fábrica entre el transformador y sus disyuntores protectores también puede ayudar a reducir la cantidad de cableado de campo necesario durante la instalación.
La carcasa de acero inoxidable está ventilada y tiene clasificación IP23. La unidad también utiliza ruedas giratorias bloqueables con frenos, lo que puede hacer que el posicionamiento y el movimiento sean más convenientes durante las actividades de instalación o mantenimiento.
Un voltímetro montado en el frente proporciona una manera sencilla de observar el voltaje en el compartimiento de bajo voltaje. Esto es útil durante la puesta en marcha y la inspección de rutina porque los operadores pueden verificar el voltaje indicado sin necesidad de un dispositivo de medición externo separado.
¿Dónde se puede utilizar un transformador de aislamiento de 50 KVA?
Una capacidad de 50 KVA es apropiada para muchas aplicaciones eléctricas de mediana escala donde se requiere un suministro trifásico controlado. La idoneidad real siempre debe confirmarse con la carga conectada, la corriente de arranque, el ciclo de trabajo, las condiciones ambientales y los requisitos eléctricos locales.
Los entornos de aplicación típicos pueden incluir:
- Instalaciones de producción industrial
- Edificios comerciales
- Salas eléctricas de fábrica.
- Sistemas de automatización y control.
- Fuentes de alimentación para maquinaria
- Equipos que requieren aislamiento eléctrico.
- Talleres e instalaciones de procesamiento.
- Sistemas de distribución eléctrica que requieren conversión de 415 V a 220 V
Para proyectos con equipos sensibles, el transformador debe evaluarse como parte del sistema completo de distribución de energía en lugar de considerarse como un componente aislado.
¿Cómo se verifica la calidad del transformador antes de la entrega?
El rendimiento del transformador depende en gran medida de la calidad del devanado, la integridad del aislamiento, la precisión de la relación eléctrica y la consistencia general de la fabricación. Por esta razón, las pruebas deberían ser una parte importante de la evaluación de proveedores.
Según la información del producto, GUANGBIAN utiliza un banco de pruebas de transformadores integrado antes del envío. El proceso de prueba incluye verificaciones relacionadas con la resistencia del devanado, la relación de vueltas, la resistencia de aislamiento, las pérdidas sin carga y la regulación de voltaje.
El proceso de fabricación también sigue los requisitos de prueba basados en IEC para las unidades enviadas. Un enfoque de prueba documentado brinda a los compradores evidencia técnica útil al revisar el equipo antes de la instalación.
Para pedidos personalizados, los compradores también pueden discutir los requisitos de inspección y las especificaciones específicas del proyecto con el fabricante antes de la producción. Esto es particularmente importante cuando el transformador debe satisfacer un entorno de instalación o configuración de sistema eléctrico particular.
¿Qué deben comprobar los compradores antes de realizar el pedido?
Seleccionar un transformador basándose únicamente en su clasificación de KVA puede llevar a una configuración inadecuada. Los equipos de adquisiciones deben revisar todos los requisitos eléctricos y mecánicos antes de confirmar un pedido.
Los puntos clave a verificar incluyen:
- Tensión primaria:Confirme el voltaje de suministro disponible y la configuración de fases.
- Tensión secundaria:Verifique que el voltaje de salida coincida con el equipo conectado.
- Capacidad de carga:Calcule la carga continua y máxima esperada en lugar de confiar únicamente en las capacidades nominales del equipo.
- Frecuencia:Confirme si el proyecto requiere 50 Hz, 60 Hz u otra frecuencia.
- Protección:Verifique las especificaciones del MCCB y determine si las regulaciones locales requieren protección adicional aguas arriba o aguas abajo.
- Entorno de instalación:Confirme si la protección IP23 es suficiente para la ubicación prevista.
- Ajuste de voltaje:Considere si un cambiador de tomas de múltiples posiciones es beneficioso para las condiciones de la red local.
- Documentación:Solicite dibujos técnicos, informes de pruebas, información de cableado y otros documentos necesarios para la aprobación del proyecto.
Para proyectos internacionales, también es útil aclarar las dimensiones de envío, el embalaje, los requisitos de instalación, las normas aplicables y los procedimientos de puesta en servicio antes de que comience la producción.
Preguntas frecuentes
¿Se puede ajustar el cambiador de tomas mientras el transformador está en funcionamiento?
No. El cambiador de tomas es del tipo desenergizado y solo debe ajustarse después de que el transformador se haya apagado por completo. Siempre se deben seguir los procedimientos de seguridad eléctrica adecuados antes de cambiar la posición del grifo.
¿El transformador incluye MCCB en ambos lados?
Sí. Esta configuración integra MCCB en el gabinete del transformador, con protección proporcionada en los lados de entrada y salida. La disposición exacta del interruptor debe confirmarse con los requisitos eléctricos del proyecto antes de realizar el pedido.
¿Aún se requiere una caja de distribución separada?
En muchas instalaciones, los MCCB integrados pueden reducir la necesidad de una carcasa de protección independiente. Sin embargo, los códigos eléctricos locales y el diseño de distribución general pueden requerir protección adicional o equipo de conmutación.
¿Este transformador de 50KVA es adecuado para instalación en exteriores?
El gabinete tiene clasificación IP23 y está diseñado para interiores o ubicaciones adecuadamente cubiertas. Para ambientes al aire libre completamente expuestos que involucran fuertes lluvias, polvo u otras condiciones severas, un nivel de protección de gabinete más alto puede ser más apropiado.
¿Qué tipo de material de bobinado se utiliza?
El transformador utiliza devanados de cobre. El cobre se selecciona ampliamente para los devanados de transformadores debido a su conductividad eléctrica y su idoneidad para una transmisión de energía confiable.
¿Se puede personalizar el transformador?
Sí. Las configuraciones de los transformadores se pueden analizar según los requisitos del proyecto, incluidos los parámetros eléctricos, las disposiciones de protección, los ajustes de las tomas, los requisitos del gabinete y otras consideraciones específicas de la aplicación.
¿Por qué elegir esta configuración de transformador?
Un transformador bien diseñado debería hacer más que convertir voltaje. Debe adaptarse al sistema eléctrico, simplificar la instalación, proporcionar protección adecuada y seguir siendo práctico para un funcionamiento a largo plazo. ElTransformador de aislamiento de tipo seco de 50 KVA con MCCBcombina capacidad trifásica de 50 KVA, conversión de voltaje de 415 V a 220 V, devanados de cobre, aislamiento Clase F, ajuste de voltaje de cinco posiciones, MCCB integrados, construcción de gabinete de acero inoxidable IP23, monitoreo de voltaje y pruebas de fábrica en una solución de ingeniería.
Para los compradores que buscan un fabricante de transformadores en China capaz de suministrar soluciones personalizadas de transformadores de aislamiento de tipo seco, GUANGBIAN ofrece una opción práctica para proyectos que requieren protección integrada y configuraciones específicas de la aplicación. Si está evaluando especificaciones, planificando una nueva instalación eléctrica o comparando proveedores de transformadores, revise el transformador de aislamiento de tipo seco de 50 KVA con MCCB y analice los requisitos de su proyecto directamente con el fabricante. Para especificaciones de voltaje, configuración de MCCB, requisitos de gabinete, documentos de prueba o soluciones de transformadores personalizadas,contáctanospara recibir orientación técnica y una solución adaptada a su aplicación.
