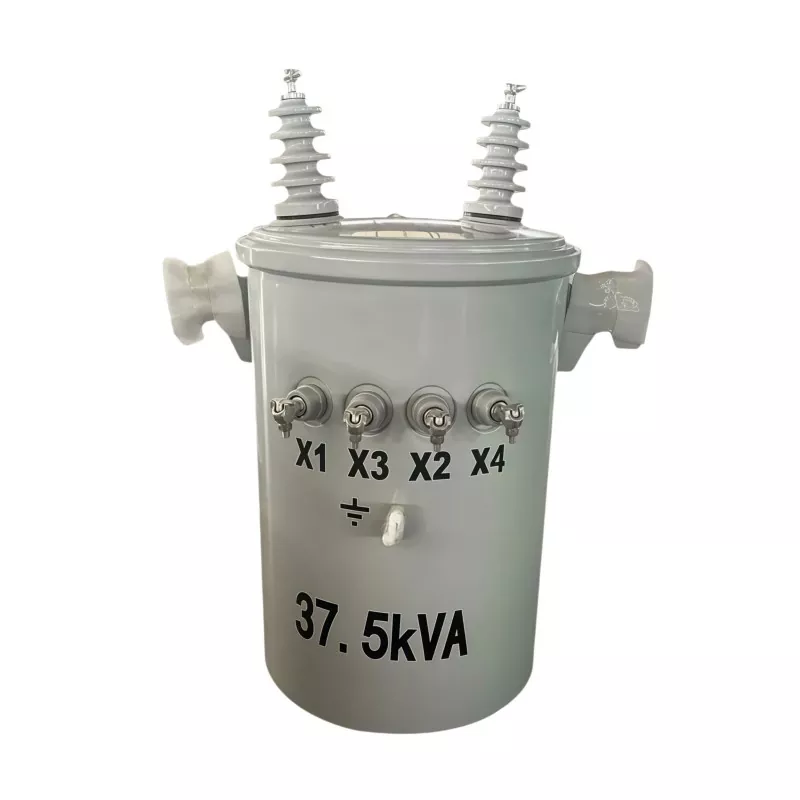

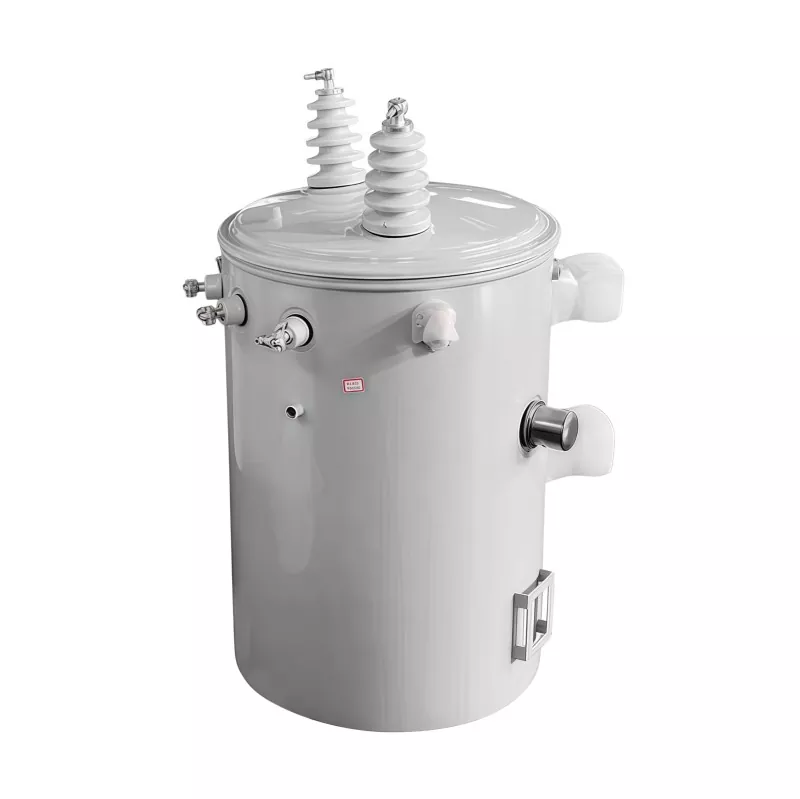

Transformador montado en poste de 37,5 KVA

Un transformador montado en poste de 37,5 KVA es un transformador de distribución eléctrica instalado en postes de servicios públicos para reducir la electricidad de media tensión de las líneas eléctricas a una tensión utilizable más baja para aplicaciones de energía residencial, comercial, agrícola e industrial ligera. Con una capacidad nominal de 37,5 kilovoltios-amperios (KVA), se utiliza comúnmente en sistemas aéreos de distribución de energía para proporcionar un suministro de electricidad estable, eficiente y confiable en áreas urbanas y rurales. Su diseño compacto montado en poste ayuda a ahorrar espacio en el suelo, simplifica la instalación y admite redes de distribución de energía rentables.

Principio de funcionamiento

Un transformador montado en un poste funciona según el principio de inducción electromagnética.

Entrada de alto voltaje

La electricidad de media o alta tensión se suministra al devanado primario a través de líneas aéreas de distribución.

Generación de campo magnético

Cuando la corriente alterna fluye a través del devanado primario, crea un campo magnético cambiante dentro del núcleo del transformador.

Transformación de voltaje

Este campo magnético induce voltaje en el devanado secundario. Según la relación de vueltas entre los devanados, el voltaje se reduce a un nivel utilizable más bajo.

Suministro de salida estable

La electricidad transformada de bajo voltaje luego se entrega a usuarios residenciales, comerciales o industriales con un rendimiento estable.

Aplicaciones

Un transformador montado en poste de 37,5 KVA está diseñado para sistemas de distribución de carga baja a media, reduciendo eficientemente la electricidad de media tensión a baja tensión utilizable para los usuarios finales. Es ampliamente utilizado en los siguientes escenarios:

Distribución de energía residencial

Ideal para barrios residenciales, casas rurales y pequeñas comunidades, proporcionando electricidad estable para iluminación, electrodomésticos y consumo energético diario.

Proyectos de Electrificación Rural

Comúnmente utilizado en expansión de redes rurales y sistemas de suministro de energía en áreas remotas debido a su instalación simple y bajos requisitos de mantenimiento.

Sistemas de energía agrícola

Adecuado para granjas, sistemas de riego, instalaciones ganaderas e invernaderos, para accionar bombas de agua, motores y maquinaria agrícola.

Pequeñas instalaciones comerciales

Ampliamente aplicado en pequeñas oficinas, tiendas minoristas, gasolineras, talleres e instalaciones de almacenamiento para un suministro estable de electricidad comercial.

Aplicaciones industriales ligeras

Se utiliza en pequeñas fábricas, talleres de procesamiento e instalaciones de mantenimiento con demanda de energía moderada.

Proyectos de suministro temporal de energía

Común en sitios de construcción y proyectos temporales de ingeniería al aire libre que requieren una distribución de energía flexible y confiable.

Veamos cómo GUANGBIAN realmente construye uno.

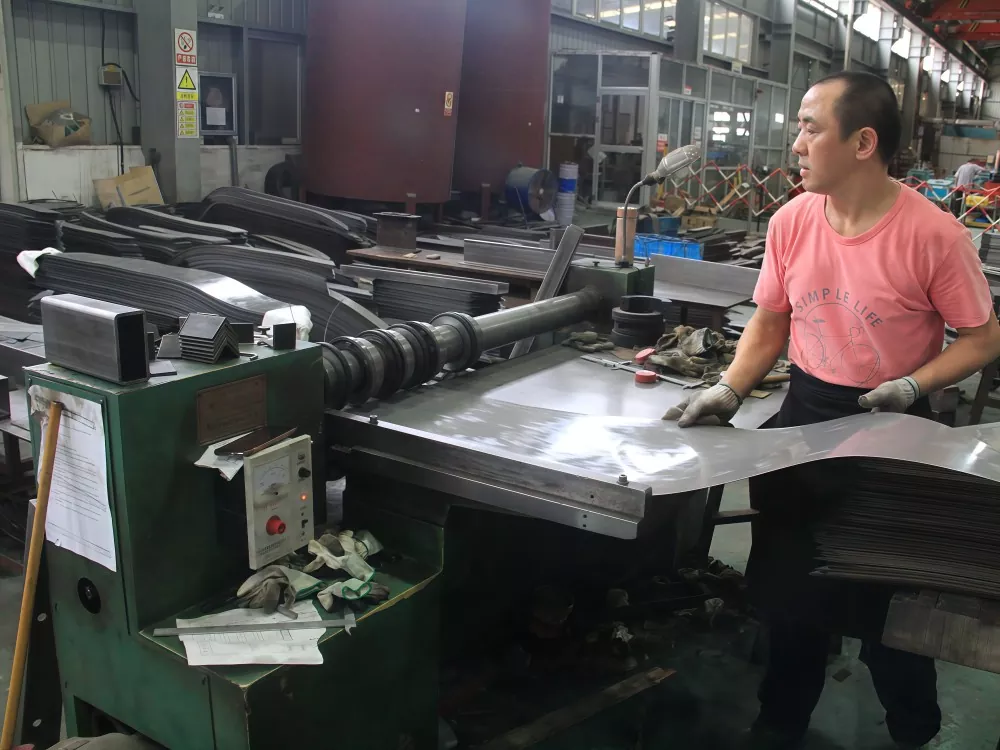

Paso 1: fabricación del núcleo

El núcleo comienza con acero al silicio de grano orientado. Excelentes propiedades magnéticas, pero es frágil: no se puede estampar como el acero normal.

Cortamos las láminas a dimensiones específicas y luego las apilamos capa por capa en equipo especializado. Las uniones de cada capa están desplazadas de la de abajo, lo que mantiene al mínimo los espacios de aire en la trayectoria magnética. Una vez que alcanzamos el espesor objetivo, toda la pila se sujeta firmemente y se impregna al vacío para fijar todo en su lugar.

El proceso de fabricación de transformadores depende de este paso. Factor de apilamiento, planitud de la superficie, presión de sujeción: si se omite cualquiera de estos, las pérdidas sin carga superarán las especificaciones.

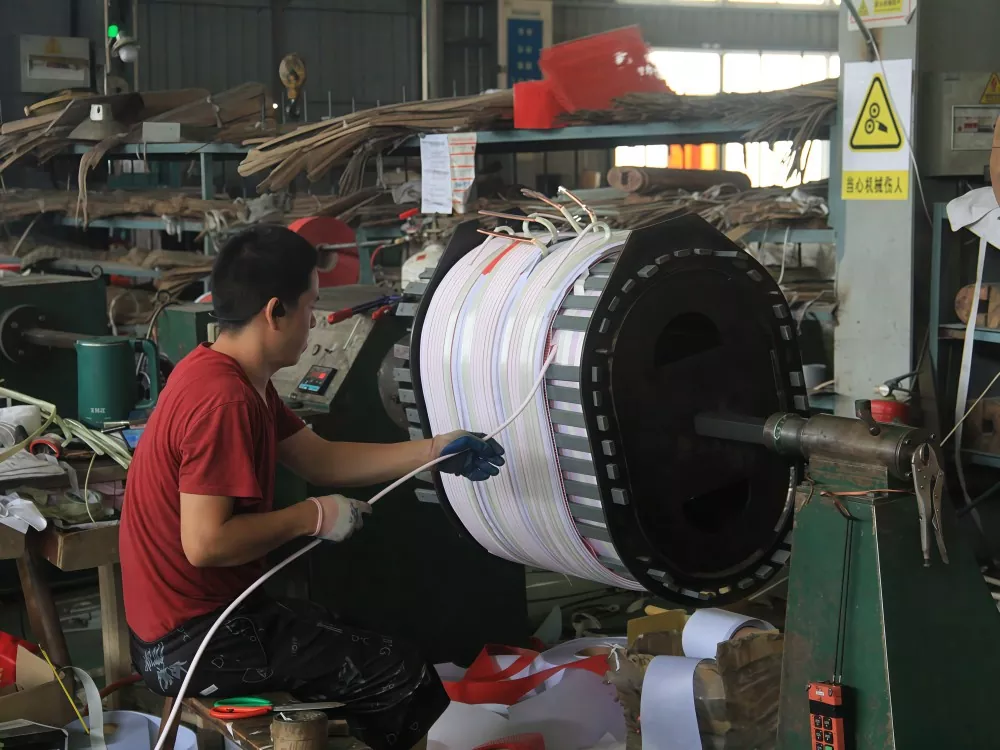

Paso 2: bobinado

Aquí es donde se vuelve crítico. El taller de bobinado funciona a temperatura y humedad controladas. Los operadores se sientan frente a las máquinas bobinadoras, introduciendo alambre de cobre en el formador de bobinas, paso a paso, manteniéndolo uniforme y apretado.

El transformador montado en poste de 37,5 kva de GUANGBIAN utiliza devanados de cobre puro, no de aluminio. Los fabricamos en nuestras instalaciones de China y cada detalle importa: calibre del cable, número de vueltas, patrón de capas. Viento demasiado flojo, la bobina carece de resistencia mecánica. El viento es demasiado fuerte y aplasta el aislamiento.

Una vez enrollada, la bobina pasa por una impregnación al vacío. El barniz aislante se filtra en cada espacio, fijando las espiras en su lugar y otorgando al devanado rigidez dieléctrica y una mejor disipación del calor.

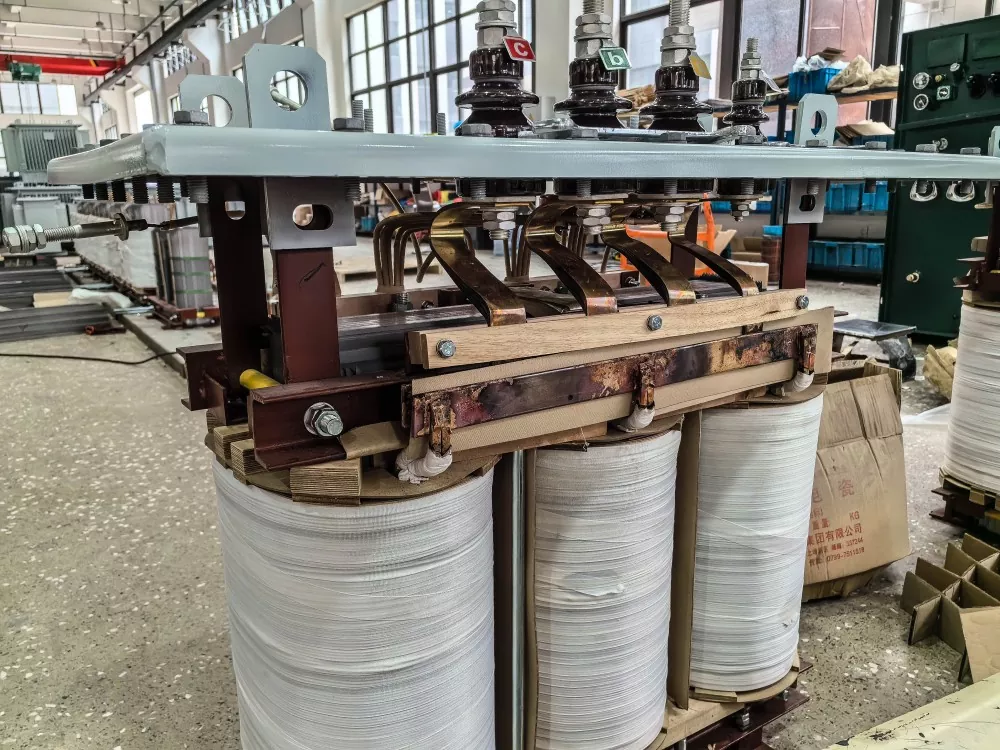

Paso 3: montaje del núcleo y la bobina

Las bobinas enrolladas se deslizan sobre las patas centrales. Se introducen los espaciadores de aislamiento, se conectan los cables y toda la parte activa toma forma. Los espacios entre los devanados deben cumplir con los estándares; aquí no hay atajos.

Una vez ensamblada, la parte activa pasa inmediatamente por las pruebas de fábrica del transformador: prueba de tensión de resistencia y medición de resistencia de CC. Cualquier cosa que esté fuera de lugar, aunque sea ligeramente, queda atrapada en esta etapa.

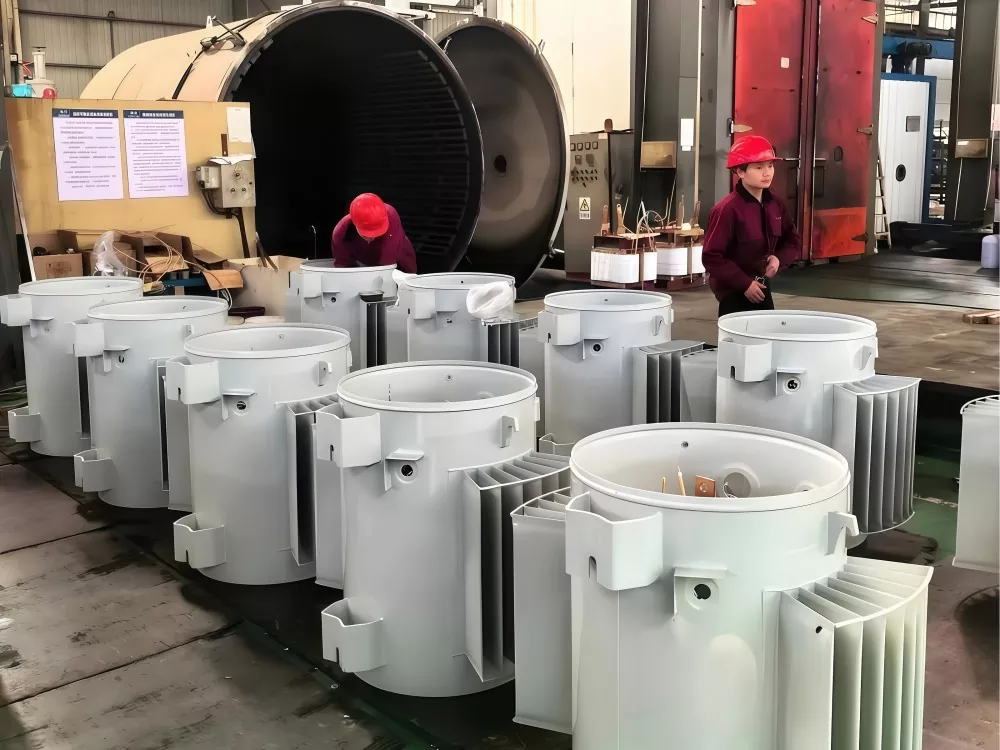

Paso 4: montaje del tanque

¿La parte activa pasa la inspección? Se baja al tanque. El tanque es la carcasa del transformador, lleno de aceite aislante que cumple una doble función: barrera dieléctrica y refrigerante.

Utilizamos aceite aislante mineral de alta calidad en GUANGBIAN. Deshidratado y desgasificado antes de entrar. El tanque en sí es una construcción soldada y cada costura de soldadura se inspecciona con rayos X. No se permiten fugas.

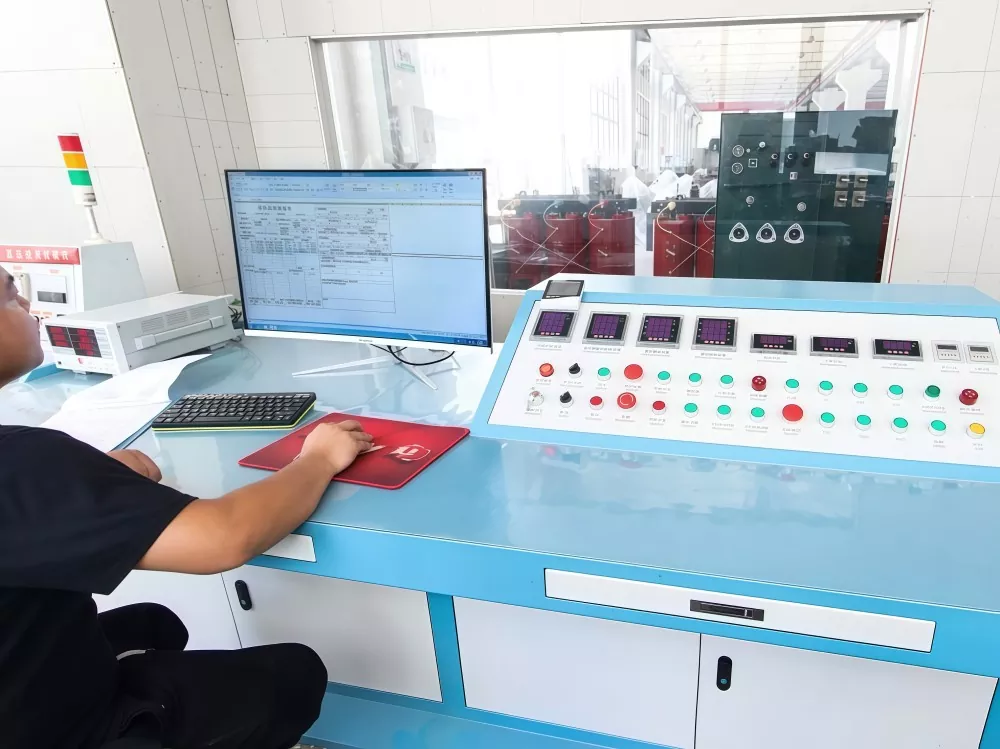

Paso 5: prueba final

Antes de que cualquier unidad salga de fábrica, pasa por una rutina de prueba completa:

Prueba sin carga: Lo encendemos sin nada conectado en el lado secundario. Las lecturas actuales y de pérdidas nos dicen si el núcleo se está comportando. En un transformador montado en poste de 37,5 kva, la pérdida sin carga debe ser ≤113W o menos.

Prueba de carga: coloque la carga nominal completa y observe los números. La pérdida de carga se mantiene en ≤413W y el aumento de temperatura no supera los 65°C.

Prueba de tensión soportada: 21 kV a frecuencia industrial en el devanado de alta tensión durante un minuto completo. 10kV en el lado BT. Si el aislamiento se mantiene, seguimos adelante.

Prueba de voltaje de impulso: un pico de 60 kV llega al primario y 30 kV al secundario. Esto le indica si el transformador con devanado de cobre podría soportar un rayo real.

Prueba de aceite aislante: voltaje de ruptura, contenido de humedad, factor de disipación: todos deben pasar.

¿Cada prueba está clara? Entonces, y sólo entonces, obtiene la etiqueta de fábrica.

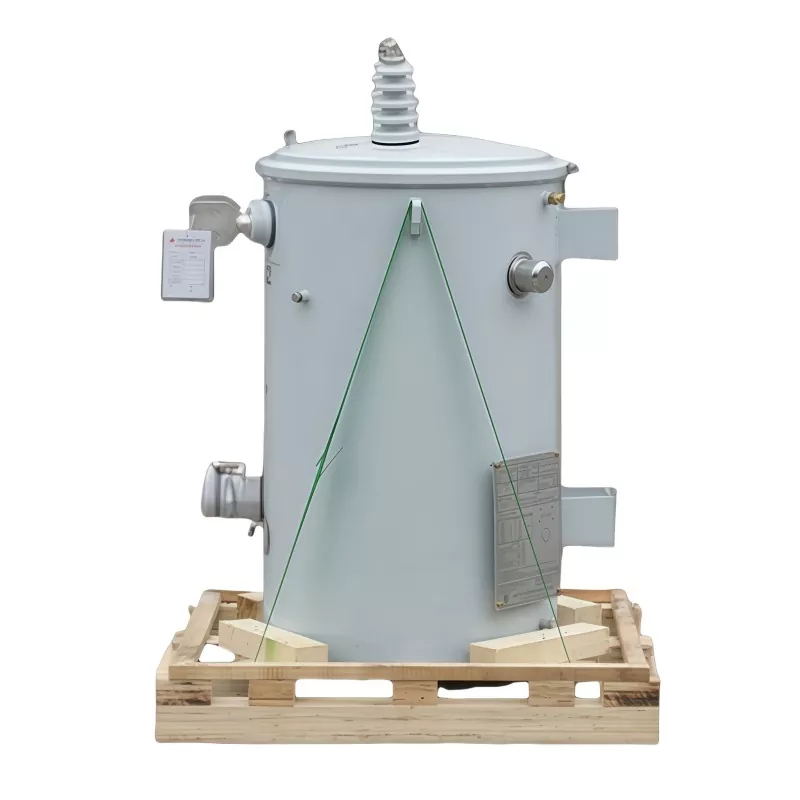

Paso 6: embalaje y envío

¿Pasó todas las pruebas? El transformador recibe una cubierta a prueba de humedad, se fija a una plataforma de madera y se prepara para su envío. Cada unidad GUANGBIANA lleva un número de serie único, visible en la placa de identificación y en la base. Rastree ese número y encontrará la fecha de producción, los registros de prueba e incluso el lote de materias primas que se utilizó.

A estas alturas ya te haces una idea. Un transformador montado en poste de 37,5 KVA no es solo metal y alambre juntos. El proceso de fabricación de transformadores implica artesanía real y personas reales que prestan atención en cada paso. El precio importa, pero la capacidad de producción y el control de calidad importan más.

¿Por qué utilizar un transformador montado en poste?

En comparación con los transformadores montados en tierra, los transformadores montados en postes ofrecen varias ventajas importantes:

Instalación que ahorra espacio

Instalado en postes de servicios públicos, eliminando la necesidad de espacio en el suelo o salas de transformadores dedicadas.

Menor costo de infraestructura

Reduce los costos de construcción al evitar la necesidad de cimentaciones, cerramientos u obras civiles adicionales.

Eficiente para la distribución rural

Muy adecuado para zonas rurales y remotas donde se utilizan habitualmente redes aéreas de distribución.

Fácil acceso para mantenimiento

Montado a una altura conveniente para inspección, mantenimiento y reemplazo, lo que reduce el tiempo de inactividad.

Seguridad mejorada

La instalación elevada reduce los riesgos de contacto accidental, vandalismo y daños ambientales.

Operación confiable en exteriores

Diseñado con características resistentes a la intemperie y a la corrosión para un rendimiento en exteriores a largo plazo.

Perfecto para redes eléctricas aéreas

Ampliamente utilizado en sistemas de distribución aérea como una solución energética rentable y eficiente.

¿Quieres verlo por ti mismo? GUANGBIAN fabrica en nuestra fábrica de China y damos la bienvenida a las visitas a la fábrica. Comuníquese para programar un recorrido.
