¿Por qué se utiliza un transformador de tipo seco en los sistemas de distribución de energía modernos?

Abstracto

Este artículo explica cómo untransformador tipo secofunciona, su estructura central, principios operativos, ventajas y aplicaciones del mundo real. Está diseñado para ayudar a los ingenieros, gerentes de adquisiciones y operadores de instalaciones a comprender por qué los transformadores de tipo seco son cada vez más preferidos en los sistemas de distribución eléctrica modernos. El contenido también aborda inquietudes comunes como la seguridad, la eficiencia, el entorno de instalación y los requisitos de mantenimiento, ofreciendo una guía práctica para la toma de decisiones informadas.

---

Tabla de contenido

• Introducción
• Esquema de la tecnología de transformadores de tipo seco
• Principio de funcionamiento
• Componentes principales
• Ventajas clave
• Aplicaciones típicas
• Comparación de transformadores tipo seco versus transformadores sumergidos en aceite
• Guía de selección
• Consideraciones de mantenimiento y seguridad
• Problemas comunes y solución de problemas
• Preguntas frecuentes
• Conclusión

---

Describir

Este artículo sigue un enfoque estructurado: primero presenta el concepto de transformadores de tipo seco, luego explica su mecanismo de funcionamiento, seguido por el análisis de los componentes, las ventajas y la comparación con los transformadores tradicionales sumergidos en aceite. Concluye con orientación para la selección, información sobre el mantenimiento y preguntas frecuentes para proporcionar una descripción técnica completa.

---

Introducción

Un transformador de tipo seco es un dispositivo eléctrico moderno que se utiliza para transferir energía eléctrica entre circuitos mediante inducción electromagnética sin utilizar aceite aislante. A diferencia de los transformadores sumergidos en aceite, depende del aire o de materiales aislantes sólidos como la resina epoxi. Esto lo hace muy adecuado para instalaciones en interiores, edificios comerciales, hospitales y entornos donde la seguridad contra incendios y la protección del medio ambiente son prioridades. Con la creciente demanda de una infraestructura eléctrica más segura y limpia, los transformadores de tipo seco se han convertido en la solución preferida en todas las industrias. Fabricantes como Zhejiang Guangbian Electric Power Technology Co., Ltd. continúan innovando en este campo, ofreciendo soluciones de transformadores confiables y eficientes adaptadas a los sistemas energéticos modernos.

---

Esquema de la tecnología de transformadores de tipo seco

Los transformadores de tipo seco funcionan según la ley de inducción electromagnética de Faraday. Los devanados primario y secundario están aislados eléctricamente pero unidos magnéticamente a través de un núcleo de hierro laminado. Cuando la corriente alterna pasa a través del devanado primario, crea un campo magnético que induce voltaje en el devanado secundario. A diferencia de los sistemas enfriados por aceite, la disipación de calor se logra mediante circulación de aire natural o sistemas de enfriamiento por aire forzado. Esto elimina los riesgos asociados con fugas de aceite, riesgos de incendio y contaminación ambiental.

---

Principio de funcionamiento

El funcionamiento de un transformador tipo seco se puede resumir en los siguientes pasos:

1. La corriente alterna ingresa al devanado primario.
2. En el núcleo se genera un flujo magnético.
3. El campo magnético induce voltaje en el devanado secundario.
4. El voltaje aumenta o disminuye según la relación de devanado.
5. El calor generado durante el funcionamiento se disipa mediante refrigeración por aire.

La ausencia de aislamiento líquido simplifica el sistema y mejora la seguridad operativa, especialmente en ambientes cerrados.

---

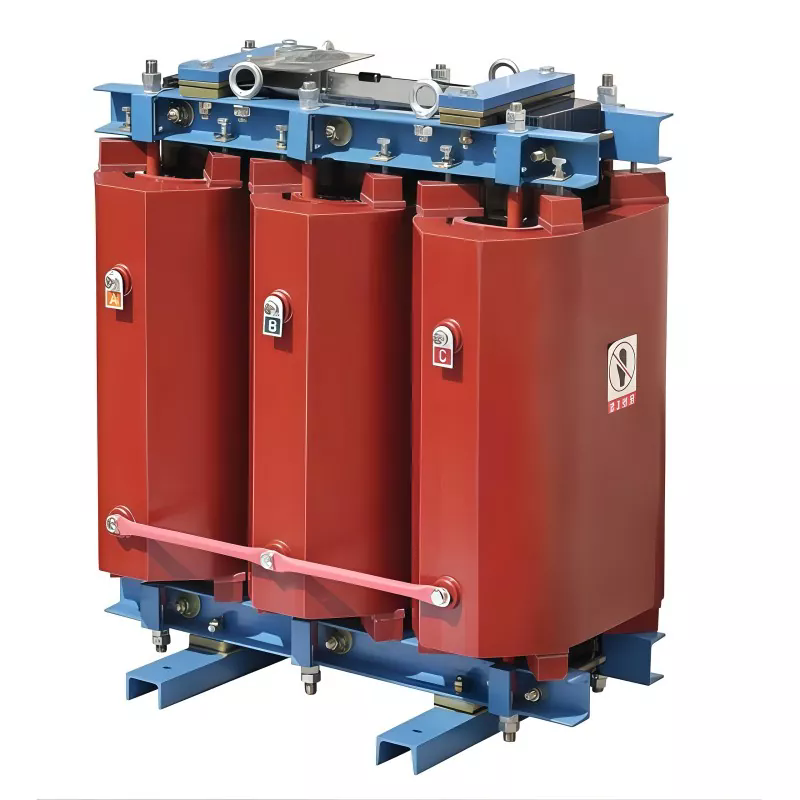

Componentes principales

Un transformador tipo seco consta de varios componentes esenciales:

• Centro:Fabricado en acero laminado al silicio para reducir las pérdidas por corrientes parásitas.
• Devanados:Normalmente están hechos de cobre o aluminio, aislados con resina epoxi.
• Sistema de aislamiento:Aislamiento sólido que sustituye a los sistemas basados ​​en aceite.
• Sistema de enfriamiento:Refrigeración por aire natural (AN) o refrigeración por aire forzado (AF).
• Recinto:Carcasa protectora que garantiza la protección mecánica y ambiental.

---

Ventajas clave

Los transformadores de tipo seco ofrecen varios beneficios importantes:

• Sin riesgo de incendio debido a la ausencia de aceite
• Diseño respetuoso con el medio ambiente
• Bajos requisitos de mantenimiento
• Alta resistencia a cortocircuitos
• Adecuado para instalación en interiores
• Reducción de las preocupaciones sobre el cumplimiento medioambiental

Estas ventajas los hacen especialmente adecuados para lugares sensibles como aeropuertos, hospitales y edificios de gran altura.

---

Aplicaciones típicas

Los transformadores de tipo seco se utilizan ampliamente en múltiples sectores:

• Edificios comerciales y centros comerciales.
• Hospitales e instalaciones sanitarias
• Centros de datos e infraestructura de TI
• Plantas industriales con estrictos requisitos de seguridad
• Complejos residenciales de gran altura
• Sistemas de transporte como ferrocarriles y estaciones de metro.

---

Comparación de transformadores tipo seco versus transformadores sumergidos en aceite

Característica	Transformador tipo seco	Transformador sumergido en aceite
Medio de enfriamiento	Aire / Resina	Aceite aislante
Riesgo de incendio	Muy bajo	Más alto
Mantenimiento	Bajo	Medio a alto
Ubicación de instalación	Apto para interiores	Principalmente al aire libre
Impacto ambiental	Ecológico	Riesgo de fuga de aceite

---

Guía de selección

Elegir el transformador de tipo seco adecuado requiere una evaluación cuidadosa de varios factores:

• Requisitos de capacidad de carga y voltaje.
• Entorno de instalación (interior/exterior)
• Método de enfriamiento (AN o AF)
• Requisitos de seguridad y protección contra incendios.
• Objetivos de eficiencia energética

La selección adecuada garantiza la estabilidad operativa a largo plazo y la reducción de los costos del ciclo de vida.

---

Consideraciones de mantenimiento y seguridad

Aunque los transformadores de tipo seco requieren menos mantenimiento, la inspección periódica sigue siendo esencial:

• Limpieza regular del polvo para evitar el sobrecalentamiento.
• Comprobación de la integridad del aislamiento
• Monitoreo de niveles de temperatura
• Garantizar una ventilación adecuada
• Apretar conexiones eléctricas

El mantenimiento adecuado extiende significativamente la vida útil y garantiza un rendimiento estable bajo variaciones de carga.

---

Problemas comunes y solución de problemas

Algunos problemas típicos incluyen:

• Calentamiento excesivo:A menudo causado por mala ventilación o condiciones de sobrecarga.
• Aumento de ruido:Puede indicar laminaciones del núcleo sueltas o vibración mecánica.
• Envejecimiento del aislamiento:Ocurre debido al estrés térmico a largo plazo.

La detección temprana y las acciones correctivas pueden prevenir fallas importantes del sistema.

---

Preguntas frecuentes

1. ¿Cuál es la vida útil de un transformador tipo seco?
Normalmente entre 20 y 30 años, según las condiciones de funcionamiento y la calidad del mantenimiento.

2. ¿Se pueden utilizar transformadores de tipo seco en exteriores?
Sí, pero requieren recintos protectores adecuados para evitar la entrada de humedad y polvo.

3. ¿Son más caros los transformadores de tipo seco?
Los costos iniciales pueden ser más altos, pero los menores beneficios de mantenimiento y seguridad reducen los costos a largo plazo.

4. ¿Por qué son más seguros los transformadores de tipo seco?
Porque no utilizan aceite aislante inflamable, reduciendo los riesgos de incendio y fugas.

---

Conclusión

Los transformadores tipo seco representan una solución moderna, segura y ambientalmente responsable para la distribución de energía eléctrica. Su diseño robusto, bajos requisitos de mantenimiento y alto rendimiento de seguridad los hacen ideales para infraestructuras críticas e instalaciones urbanas. A medida que las industrias continúan priorizando la sostenibilidad y la seguridad, la demanda de tecnologías avanzadas de transformadores continúa creciendo.Zhejiang Guangbian Electric Power Technology Co., Ltd.se compromete a ofrecer soluciones de transformadores de tipo seco de alto rendimiento diseñadas para brindar confiabilidad, eficiencia y estabilidad a largo plazo en diversas aplicaciones. Para obtener más detalles técnicos, consultas sobre proyectos o soluciones de transformadores personalizadas, por favorcontáctanoshoy. Nuestro equipo de ingeniería está listo para respaldar los requisitos de su sistema de energía con experiencia profesional y un servicio receptivo.
