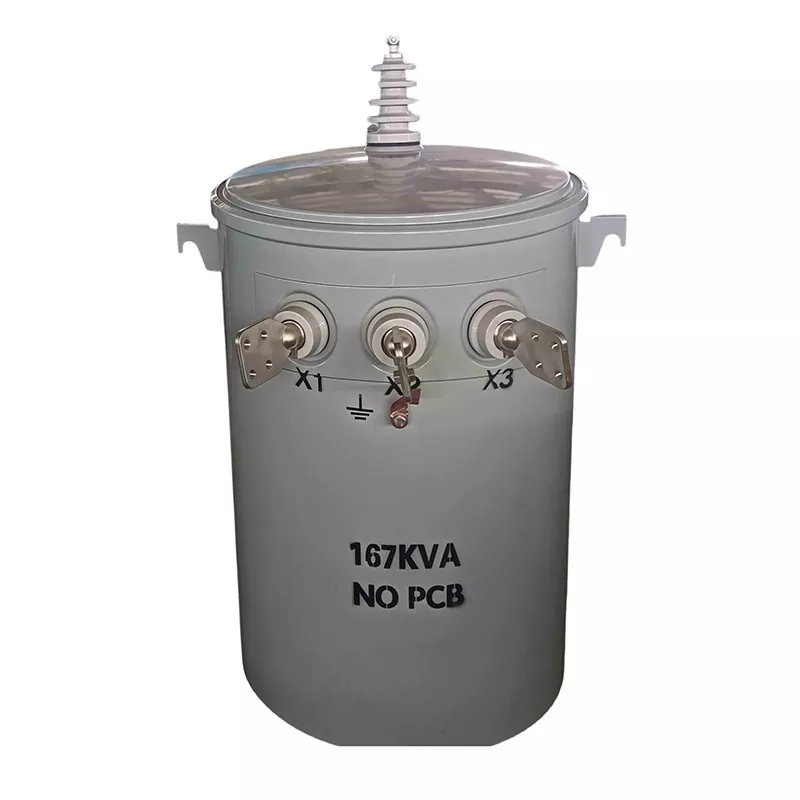

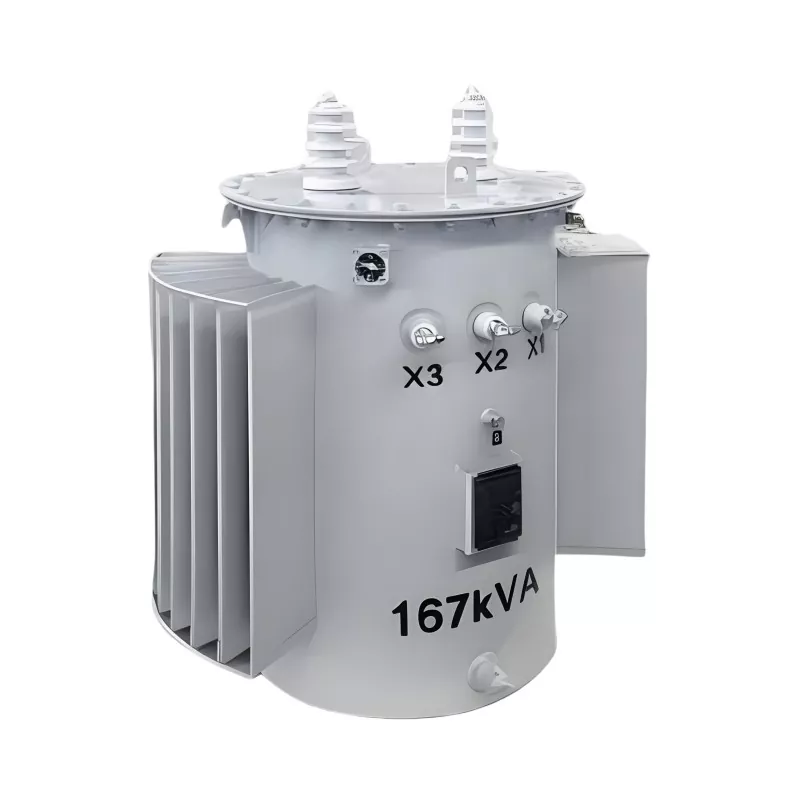

Transformador montado en poste de 167 KVA

El transformador montado en poste de 167 kVA es un transformador de distribución aérea de alto rendimiento diseñado para un suministro de energía exterior confiable y conversión de voltaje en redes eléctricas de capacidad media. Fabricada por Guangbian, un fabricante y proveedor profesional de transformadores en China, esta unidad garantiza una distribución estable de energía, un funcionamiento con bajas pérdidas y una larga vida útil en entornos industriales y de servicios públicos exigentes.

Se utiliza ampliamente en sistemas de distribución de energía, proyectos de electrificación rural, zonas industriales e infraestructura comercial, donde se requiere una transmisión de electricidad estable y eficiente.
Especificaciones técnicas

Principio de funcionamiento

El transformador montado en poste de 167 kVA funciona según el principio de inducción electromagnética. Cuando la corriente alterna fluye a través del devanado primario, genera un campo magnético en el núcleo de hierro, que induce un voltaje mayor o menor en el devanado secundario según los requisitos del sistema.

Esto permite una conversión de voltaje segura y eficiente para la transmisión de energía a larga distancia y la distribución local, garantizando un suministro estable de electricidad a los usuarios finales.

Ventajas clave

1. Alta eficiencia energética

El diseño del núcleo optimizado reduce significativamente las pérdidas con y sin carga, mejorando la eficiencia energética general.

2. Fuerte durabilidad al aire libre

Diseñado para instalación montada en poste con excelente resistencia a la intemperie, la humedad y la corrosión.

3. Distribución de energía estable

Garantiza una salida de voltaje constante y un rendimiento confiable en condiciones de carga fluctuantes.

4. Bajo costo de mantenimiento

La estructura sellada del tanque de aceite reduce la frecuencia de mantenimiento y los costos operativos.

5. Alto rendimiento de seguridad

Equipado con un diseño avanzado de aislamiento y protección para evitar riesgos de cortocircuito y sobrecarga.

6. Larga vida útil

El núcleo de acero al silicio de alta calidad y los materiales de bobinado de primera calidad garantizan una vida útil prolongada.

¿Cómo se elige la capacidad adecuada?

Mucha gente piensa: "Tenemos 80 casas, por lo que una unidad de 80 KVA debería ser suficiente". Esas matemáticas no funcionan.

El enfoque correcto: comenzar con la demanda máxima de cada hogar. El aire acondicionado en verano está funcionando, la calefacción en invierno está encendida: una casa puede consumir entre 5 y 8 kW en el peor de los casos. ¿Ochenta casas? En teoría, esto equivale a entre 400 y 640 kW.

Pero aquí está el problema: no se dimensiona un transformador monofásico basándose únicamente en la demanda máxima. Las probabilidades de que cada hogar alcance la carga máxima al mismo tiempo son casi nulas. Por eso aplicamos un "factor de demanda", normalmente entre 0,4 y 0,5 para las zonas residenciales.

Ejecute el cálculo de la capacidad del transformador: 80 viviendas × factor de demanda de 0,4 a 0,5 = demanda real de 160 a 320 kW. Aquí encaja bien una unidad de 167 KVA, con algo de espacio libre incorporado.

¿Planea expandirse más adelante? Considere la posibilidad de hacerlo más grande desde el principio: cambiar una unidad en el futuro cuesta más que aumentar el tamaño una vez.

Haga coincidir la clasificación de voltaje

Su voltaje primario debe coincidir con lo que esté entregando la red local. En gran parte de América del Norte, eso significa 12470 Grd Y / 7200 V: 12 470 V entre fases, 7200 V a neutro.

El transformador de 12470v que fabricamos en las instalaciones de GUANGBIAN en China se envía con cinco posiciones de derivación: +2,5%, 0%, -2,5%, -5%, -7,5%. ¿La red está actuando mal? Mueva el grifo para mantener el voltaje de salida donde debería estar. Sin embargo, verifique nuevamente el voltaje de su sistema local antes de realizar un pedido.

El lado secundario es sencillo: 120/240 V de esta unidad. La pata de 240 V admite sorteos más grandes; 120 V cubre tus luces y enchufes de pared.

Tenga en cuenta el entorno de instalación

El lugar donde colocas el transformador cambia lo que necesitas:

Altitud: Por encima de los 1.000 metros, el aire se diluye y el enfriamiento empeora. Tendrá que reducir la potencia de la unidad o optar por un diseño especial para gran altitud.

Rango de temperatura: ¿Calor o frío extremo? Compruebe el margen de aumento de temperatura. Este transformador monofásico de 167 KVA ejecuta refrigeración ONAN y funciona bien de -30 °C a 45 °C.

Riesgo de corrosión: las zonas costeras, los suelos salinos y las zonas químicas (con un alto contenido de sal o gases corrosivos en el aire) exigen una mejor protección. Los casquillos de porcelana revestidos de esmalte resisten mejor en estos entornos.

Montaje: 167KVA es una unidad considerable. Por lo general, va sobre una plataforma con dos soportes (591 mm de centro a centro), no colgado directamente de un poste. Asegúrese de que su sitio pueda manejar eso.

Acerca de los estándares de certificación

Muchas licitaciones requieren la certificación IEEE C57.12 o ANSI C57.12.20. Estos no son extras opcionales, son factores decisivos para realizar ofertas.

Divulgación completa: GUANGBIAN aún no ha certificado nuestros transformadores montados en postes según estos estándares. Pero esto es lo que podemos hacer: si su oferta necesita la certificación, trabajaremos con usted para lograrla. ¿Pedidos más grandes? Cubrimos los costos de las pruebas. ¿Cantidades más pequeñas? El cliente se hace cargo del coste de la prueba. Cronograma y detalles del proceso, solo comuníquese y pregunte.

Etiquetamos nuestras especificaciones con honestidad. Pérdida sin carga 375W, pérdida de carga 1365W, impedancia ≤2,5%. Lo que hay en la hoja de datos es lo que obtienes. Ese es nuestro compromiso básico.

Hacer la selección correcta requiere algo de reflexión, pero no es ciencia espacial. Determine la capacidad, el voltaje, el medio ambiente y la certificación (los cuatro grandes) y estará en buena forma. ¿Preguntas en el camino? Póngase en contacto con GUANGBIANO. Fabricamos en nuestra fábrica de China y ofrecemos soporte técnico gratuito.

Preguntas frecuentes

P1: ¿Para qué se utiliza un transformador montado en poste de 167 kVA?

Se utiliza para la distribución de energía de capacidad media en redes eléctricas aéreas.

P2: ¿Es adecuado para proyectos de electrificación rural?

Sí, se utiliza ampliamente en sistemas de expansión de redes rurales y remotos.

P3: ¿Se puede personalizar el voltaje?

Sí, Guangbian ofrece personalización completa tanto para el voltaje primario como para el secundario.

P4: ¿Cuál es la vida útil de este transformador?

Normalmente entre 20 y 30 años, según las condiciones de funcionamiento y el mantenimiento.

P5: ¿Admite pedidos OEM o mayoristas?

Sí, Guangbian es un proveedor de fábrica que admite OEM, ODM y suministro mayorista.
