Transformador montado unipolar SWER

El transformador montado unipolar SWER de Zhejiang Guangbian Electric Power Technology Co., Ltd es una solución de distribución de alta eficiencia diseñada para sistemas de energía rurales y remotos con retorno a tierra de un solo cable (SWER). Con más de 20 años de experiencia en la fabricación de transformadores y pleno cumplimiento de los estándares globales, Guangbian ofrece conversión de voltaje estable, segura y rentable para entornos fuera de la red y con red débil.

¿Qué es un transformador montado unipolar SWER?

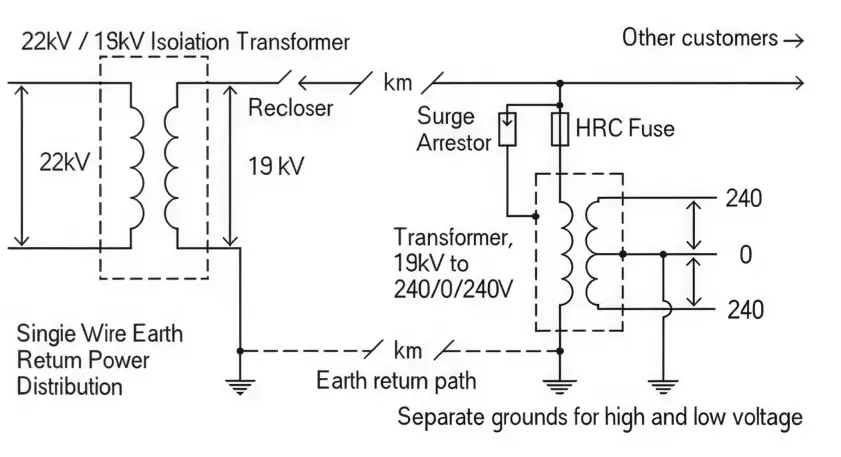

Un transformador montado en un solo polo SWER es un transformador de distribución especializado montado en un poste que se utiliza en sistemas de retorno a tierra de un solo cable, generalmente implementado en proyectos de electrificación rural donde la infraestructura trifásica tradicional no está disponible.

Reduce eficientemente la energía de distribución de media tensión a baja tensión utilizable para aplicaciones residenciales, agrícolas y pequeñas industriales.

Es muy utilizado en redes remotas debido a su:

● Estructura de instalación simplificada

● Costo de infraestructura reducido

● Alta eficiencia en distribución a larga distancia

● Fuerte adaptabilidad en terrenos rurales.

¿Qué hace que este transformador SWER sea diferente?

La mayoría de los transformadores estándar no están diseñados teniendo en cuenta los principios operativos de SWER. ¿El resultado? Ruptura prematura del aislamiento, inestabilidad de voltaje, inspecciones fallidas y vida útil drásticamente reducida. GUANGBIAN diseñó esta unidad específicamente para las demandas de las redes SWER, eliminando estos puntos débiles desde cero.

¿Qué distingue a esta unidad?

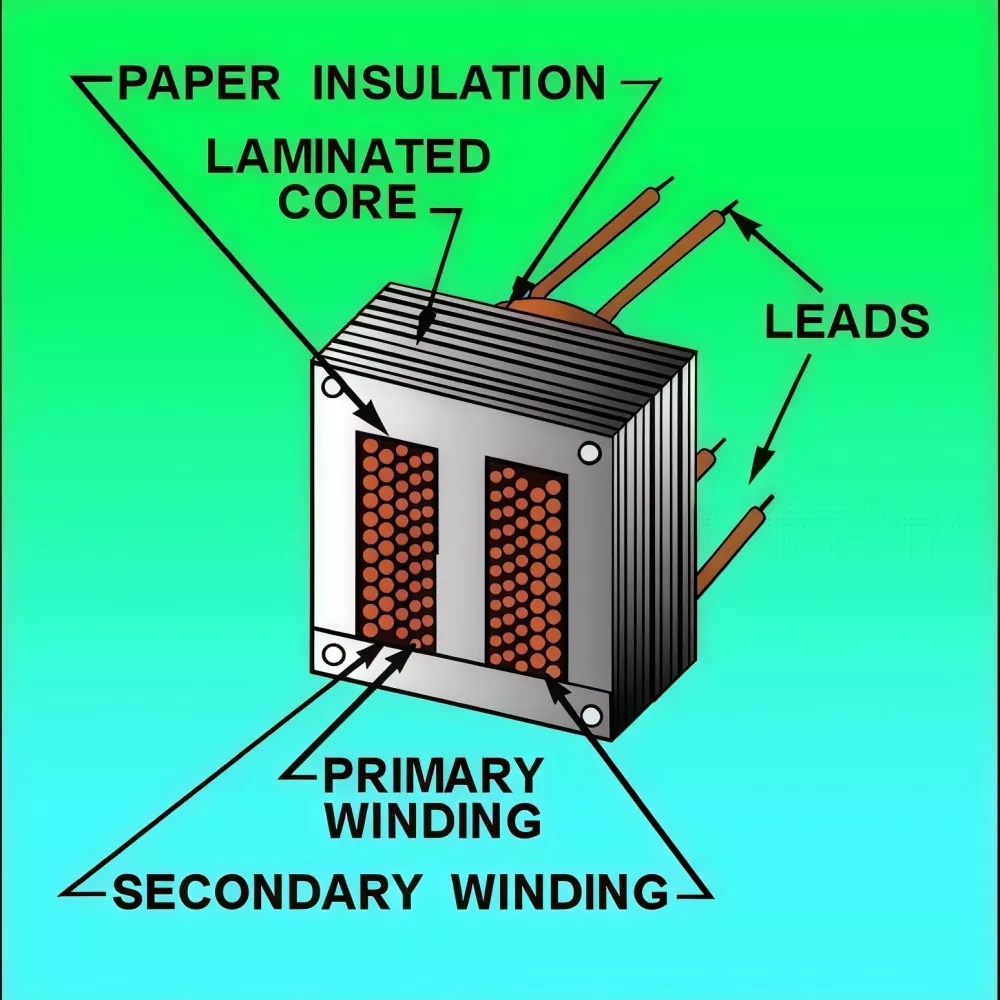

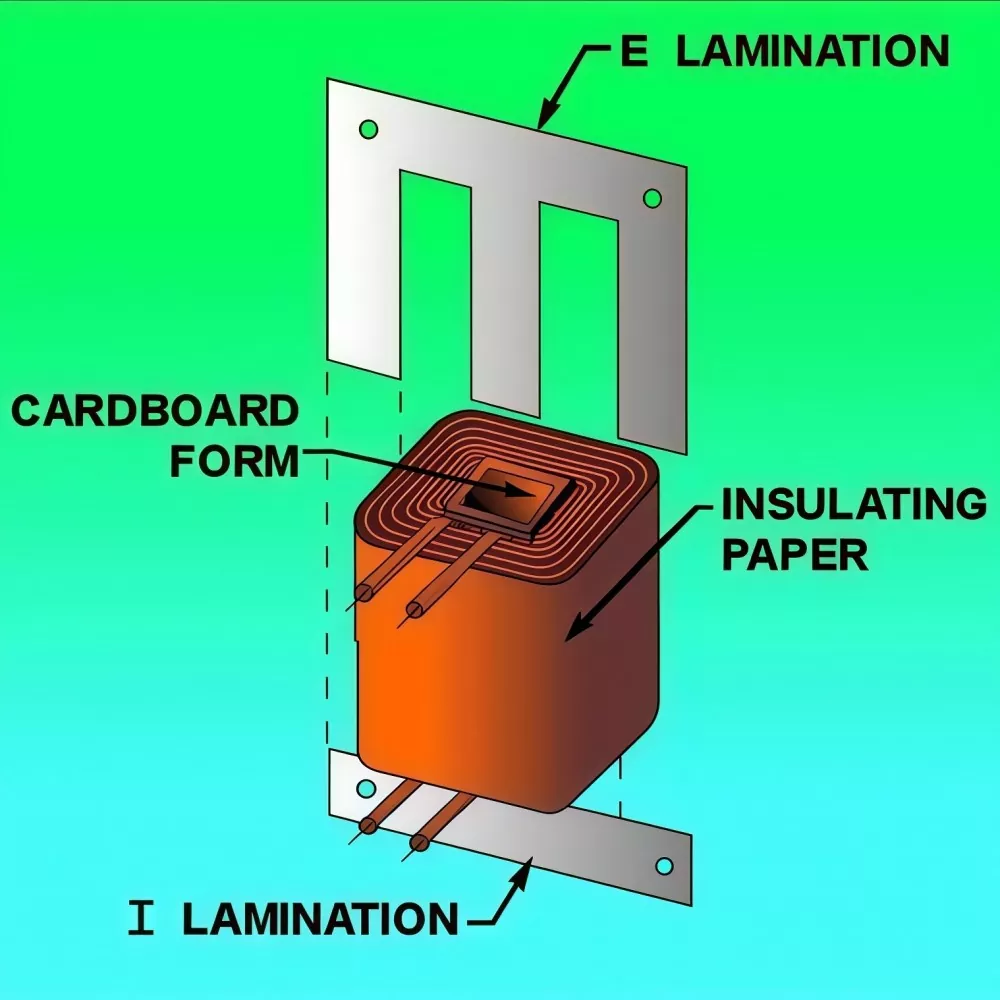

Diseño de bobinado adaptado para servicio SWER:

El devanado del transformador montado unipolar SWER está optimizado para condiciones de voltaje específicas de SWER en lugar de utilizar una estructura de aislamiento uniforme.

Diseño de aislamiento gradiente desde el terminal A (línea) al terminal X (tierra)

Un terminal reforzado para tensión de línea continua

Aislamiento progresivo adaptado a los niveles reales de tensión del devanado.

Terminal X reforzado para conexión directa a tierra

Construido para condiciones de voltaje SWER asimétricas, a diferencia de los transformadores estándar.

Este diseño mejora la confiabilidad y la seguridad del aislamiento en los sistemas de distribución SWER rurales.

Los transformadores monofásicos tradicionales utilizan semiaislamiento uniforme en ambos terminales. En servicio SWER, esto significa que la tensión de aislamiento esencialmente se duplica y la falla generalmente ocurre dentro de 3 a 5 años. El enfoque dedicado de GUANGBIAN mantiene la tensión de aislamiento dentro de los límites de diseño durante toda la vida útil del transformador.

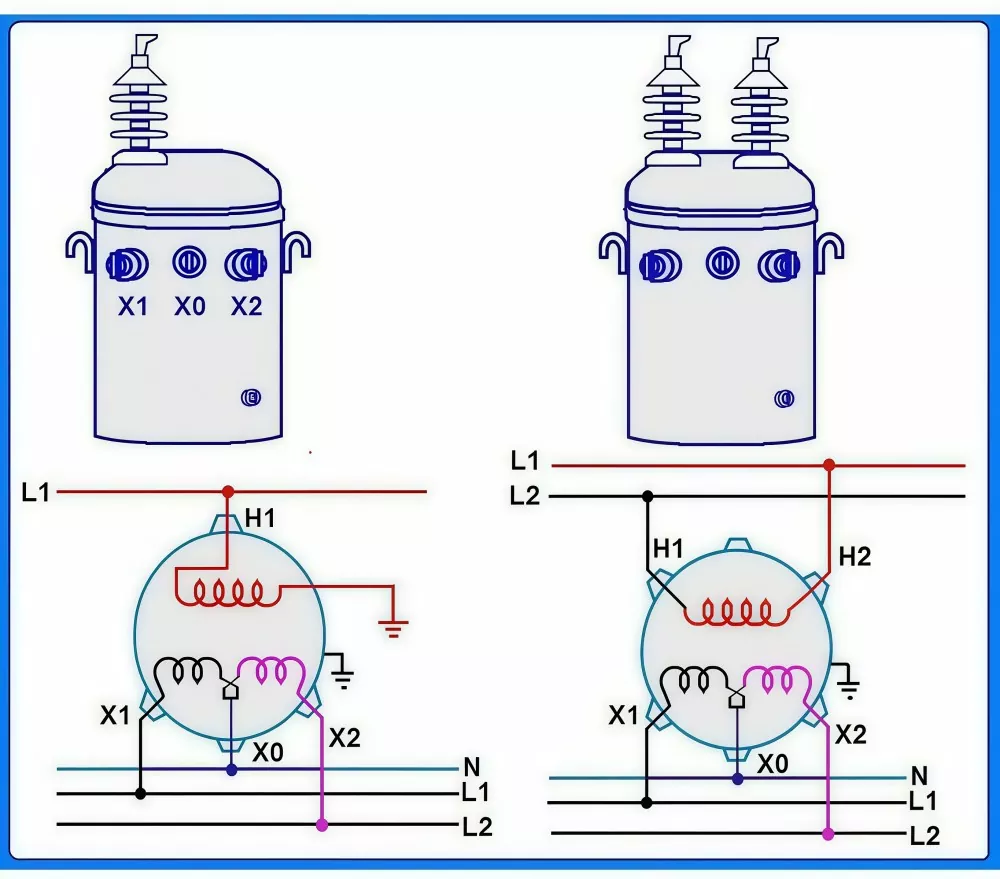

¿Cómo la configuración de conexión a tierra mantiene estable el voltaje?

● La sección transversal sobredimensionada del terminal de conexión a tierra reduce la resistencia del camino a tierra y mejora la estabilidad del retorno de corriente.

● Una resistencia más baja ayuda a prevenir riesgos de conexiones sueltas y sobrecalentamiento local.

● Garantiza una ruta de corriente SWER de circuito cerrado estable con una fluctuación del voltaje de salida dentro de ±2%.

● Los devanados siguen los estándares de etiquetado de terminales IEC A/X, lo que evita errores de cableado como polaridad invertida y garantiza una instalación SWER correcta.

Regulación de voltaje de larga distancia:

● Equipado con un cambiador de tomas sin carga de 5 posiciones (rango de 18 kV a 20 kV)

● Compensa la caída de voltaje en líneas de distribución SWER largas

● Mantiene una salida estable de 240 V desde el principio hasta el final de la línea.

● Todas las configuraciones de grifo están calibradas de fábrica según los estándares de precisión IEC.

Esto garantiza un rendimiento constante y la protección de los equipos posteriores en redes eléctricas rurales de larga distancia.

¿Cómo se comporta en condiciones difíciles?

La carcasa sellada sumergida en aceite mantiene el agua y el polvo fuera, soporta los cambios de temperatura y evita la exposición a los rayos UV. Funciona desde -40°C hasta +55°C, por lo que las mesetas de gran altitud, los pastos abiertos, las zonas boscosas y las llanuras desérticas entran dentro de su ventana operativa sin ninguna modificación especial.

El enfriamiento ONAN, abreviatura de oil natural air natural, no depende de ventiladores, ni de bombas, ni de nada que gire o se desgaste. Una vez atornillado al poste, prácticamente se cuida solo. Para los equipos que trabajan horas lejos del camión de servicio más cercano, eso se traduce en costos de mantenimiento mucho más bajos durante la vida útil de la unidad.

Cumplir con los estándares internacionales

Cada unidad está diseñada, construida y probada según IEC 60076, el estándar mundialmente reconocido para transformadores de potencia. El papeleo y la trazabilidad están establecidos desde la fábrica.

Los informes completos de pruebas de fábrica vienen con cada transformador, lo que resulta útil cuando realiza ofertas para proyectos o necesita aprobar una inspección.

Los sistemas SWER ven las fallas a tierra monofásicas de manera diferente a las redes estándar. Este transformador está clasificado para tomar 20 veces su corriente nominal durante 2 segundos completos en esas condiciones de falla; cuando se combina con una protección de línea estándar, elimina las fallas rápidamente y evita daños en el equipo.

¿Dónde se utiliza?

El transformador montado unipolar SWER es ideal para suministro de energía rural y remoto de larga distancia y bajo costo:

● Electrificación rural: alimentar hogares aislados con un costo de construcción de líneas hasta ~70 % menor que los sistemas convencionales.

● Sitios remotos no tripulados: torres de telecomunicaciones, estaciones meteorológicas, puntos de vigilancia de incendios forestales, puestos fronterizos

● Agricultura: bombas de riego, sistemas ganaderos, invernaderos y equipos agrícolas dispersos.

● Campamentos de construcción y minería: energía temporal para carreteras, ferrocarriles y operaciones mineras antes de la extensión de la red.

● Islas e instalaciones fuera de la red: pequeños complejos turísticos, estaciones de guardabosques e infraestructura turística remota

Una solución práctica para zonas donde ampliar redes trifásicas convencionales no resulta rentable.

¿Por qué la unidad GUANGBIAN SWER funciona mejor?

Los transformadores estándar a menudo tienen problemas en los sistemas SWER, lo que genera estrés en el aislamiento, inestabilidad de voltaje y mayores necesidades de mantenimiento.

El transformador montado unipolar GUANGBIAN SWER está diseñado específicamente para el funcionamiento SWER:

● Diseño de devanado y aislamiento especialmente diseñado para condiciones SWER

● Estructura de puesta a tierra optimizada para una corriente de retorno estable

● Estabilidad de voltaje y confiabilidad del sistema mejoradas

● Reducción de problemas de mantenimiento y mayor vida útil

● Cumplimiento más sencillo de los requisitos de inspección

● Diseñado para aplicaciones SWER del mundo real, no adaptado de modelos de transformadores convencionales.

Estándares globales y garantía de calidad

Zhejiang Guangbian Electric Power Technology Co., Ltd ha construido una sólida base técnica desde 2004, pasando de ser un fabricante nacional de transformadores a convertirse en un proveedor global.

Las ventajas clave incluyen:

● Más de 20 años de experiencia en ingeniería de transformadores

● Equipo de ingeniería certificado con experiencia en estándares internacionales

● Sistema de producción multitaller que garantiza la trazabilidad completa del proceso.

● Mejora continua en diseño, eficiencia y cumplimiento de seguridad.

● Operaciones de exportación independientes establecidas en 2020.

Esto garantiza que cada transformador montado unipolar SWER cumpla con las expectativas globales de confiabilidad y seguridad.

Nuestra fábrica

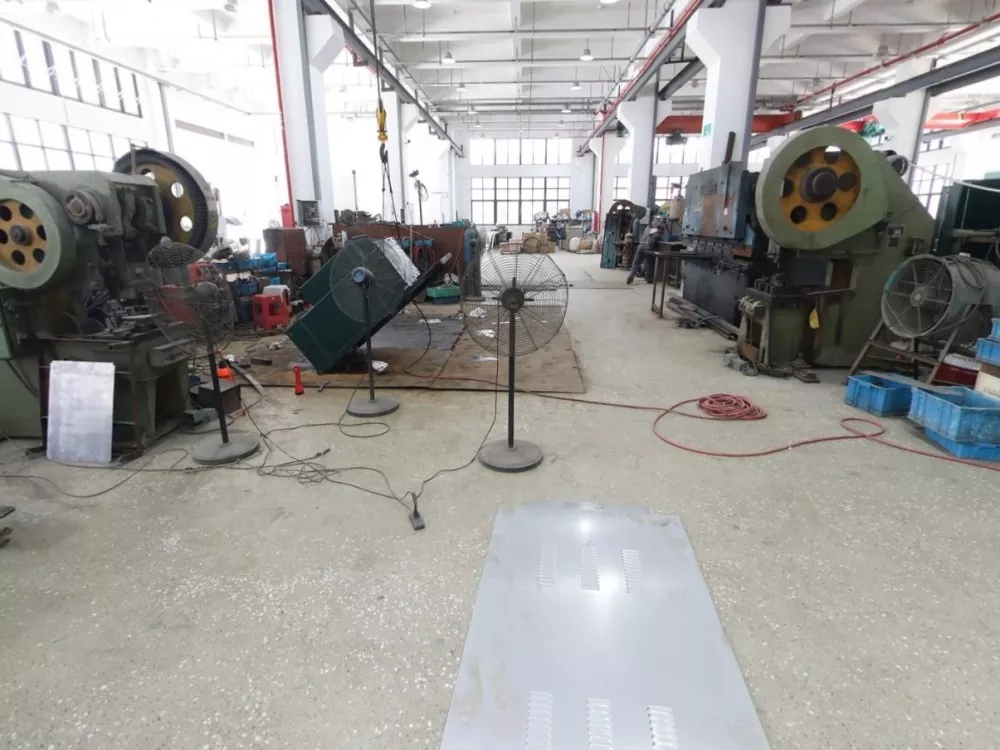

Taller de chapa

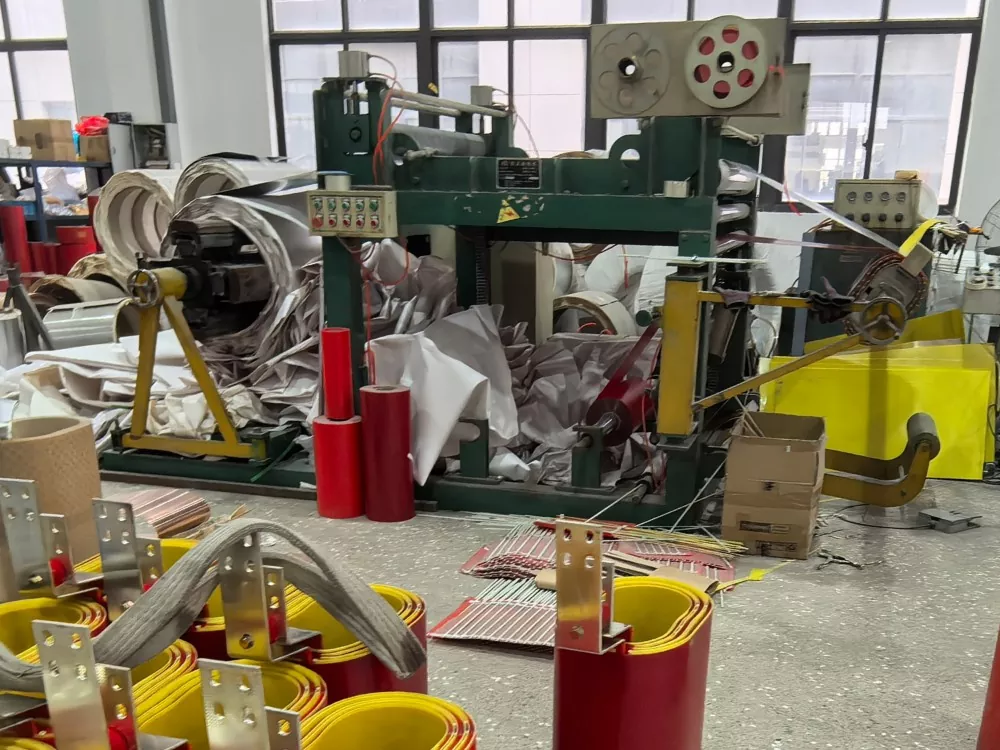

Taller de bobinado de láminas.

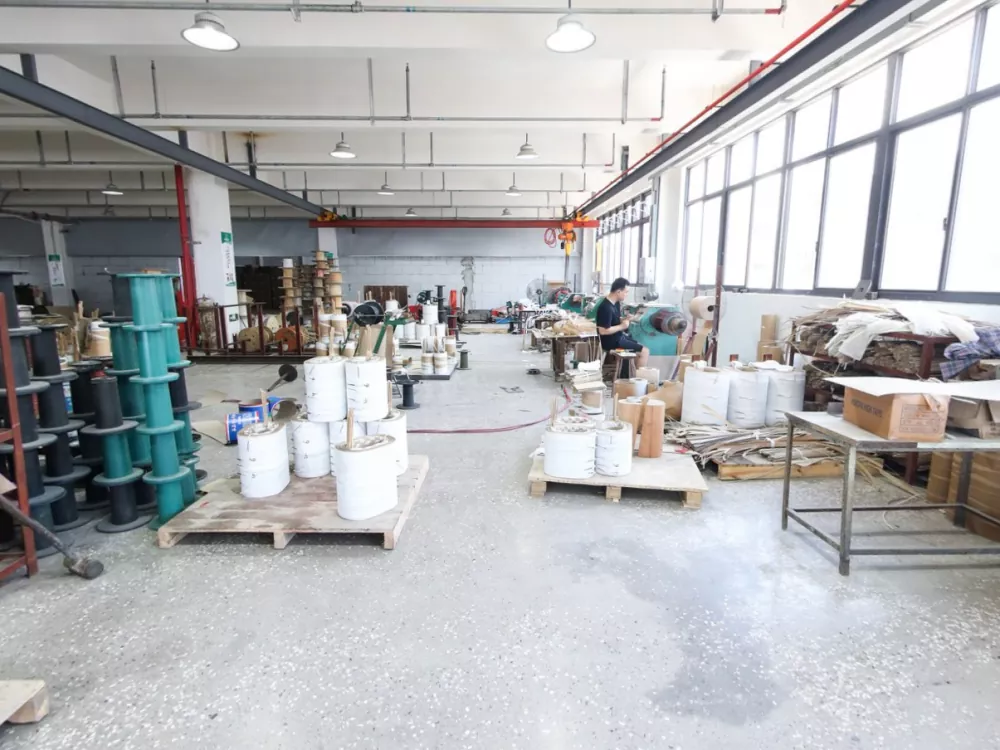

Taller de bobinado

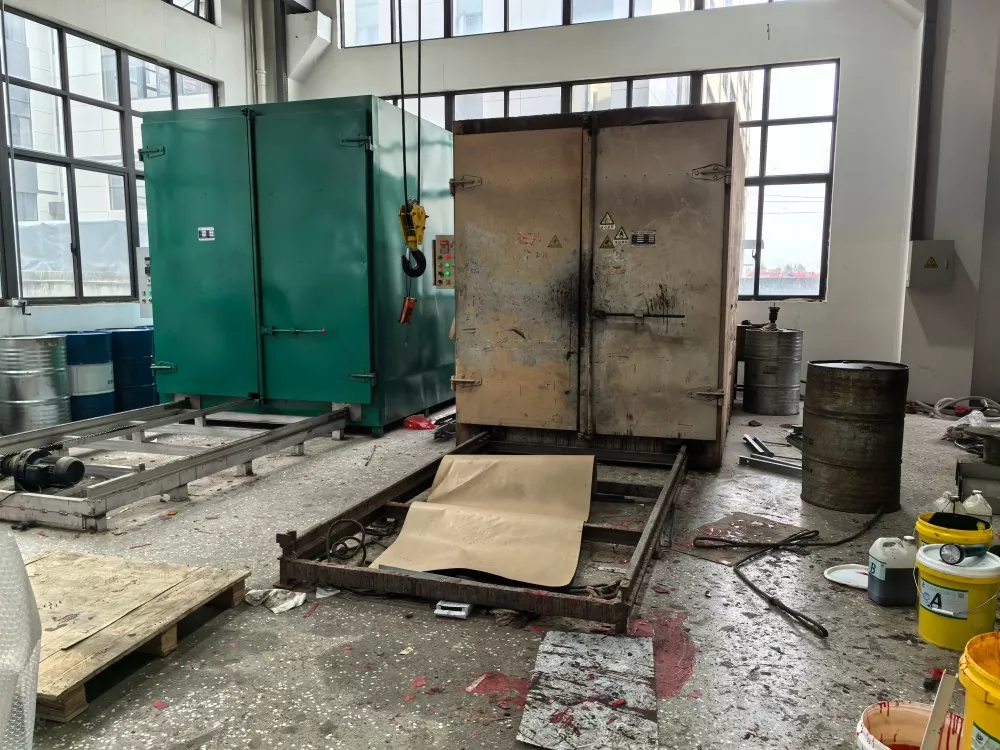

Taller de hornos de bobinado.

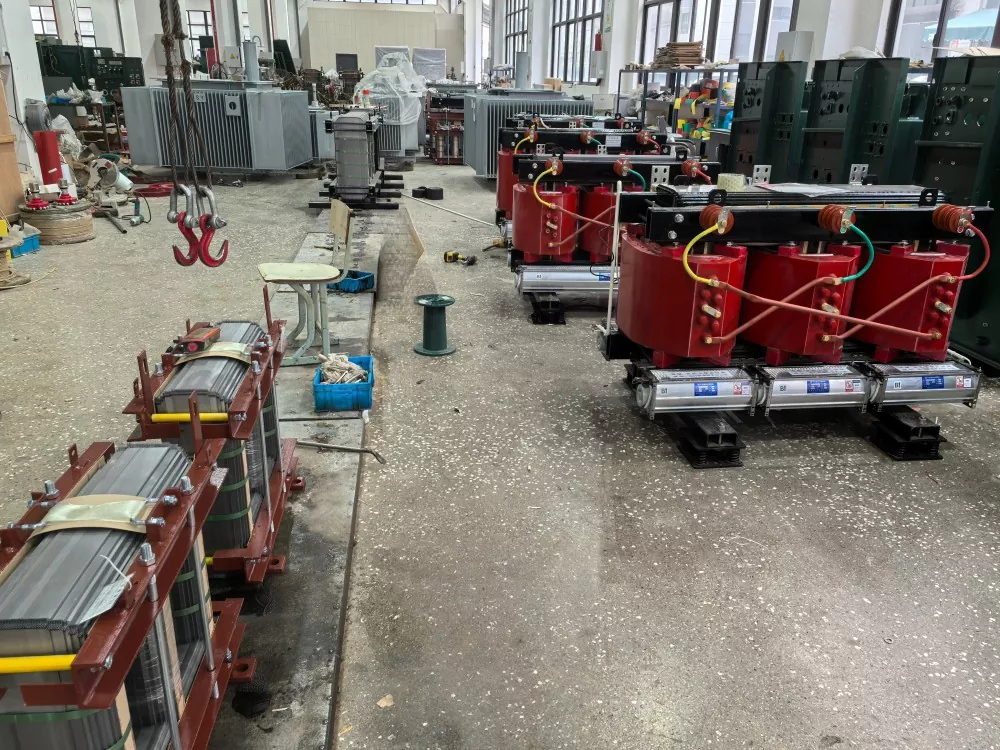

Taller de montaje de transformadores.

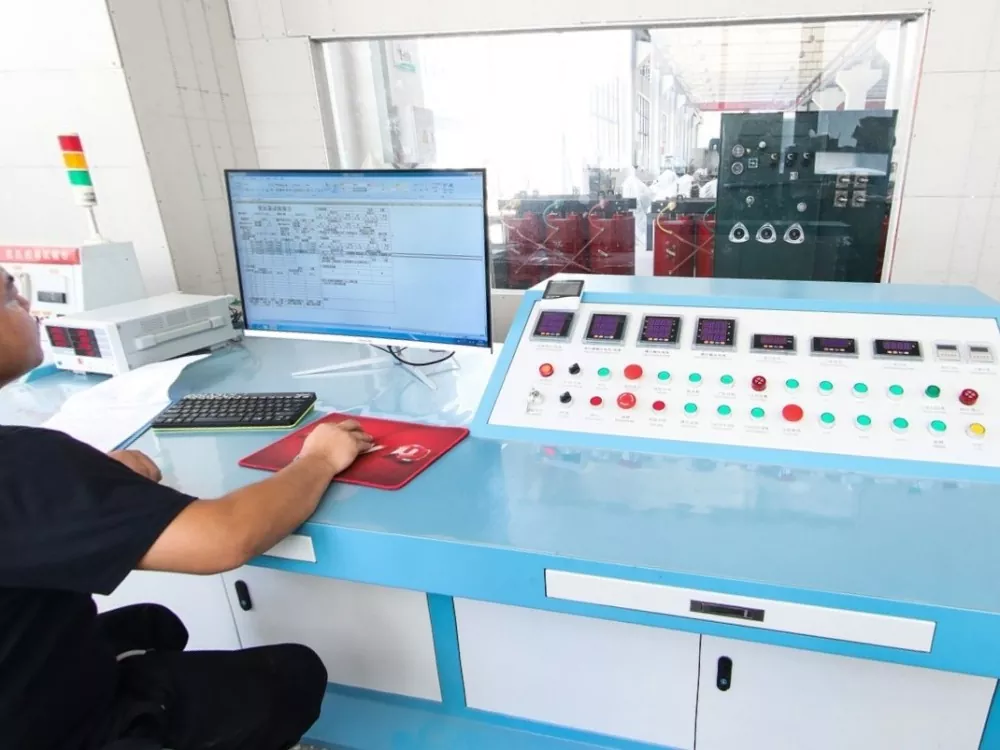

Taller de puesta en marcha de transformadores.
