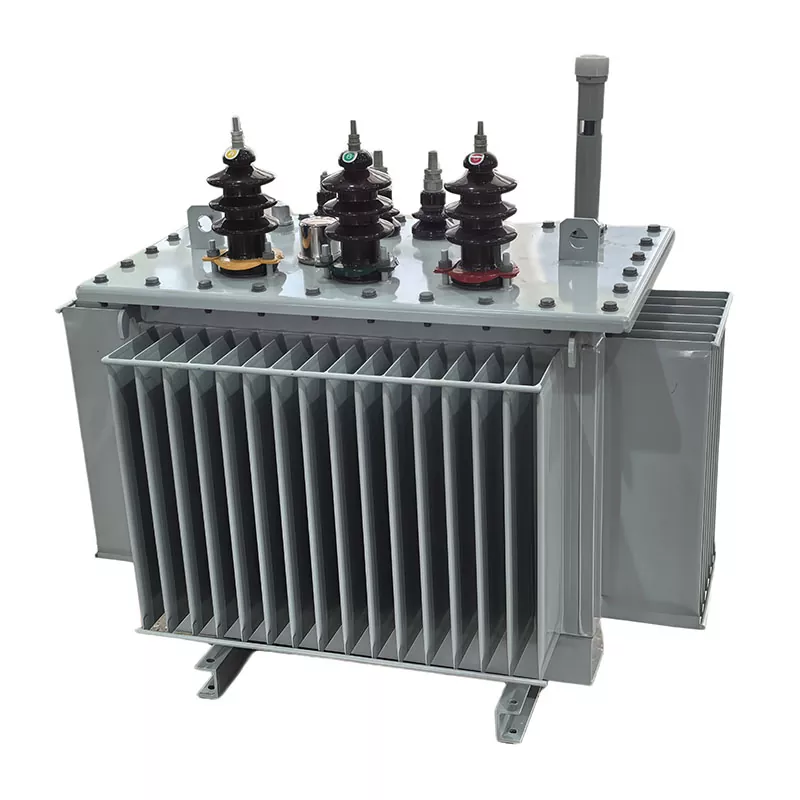

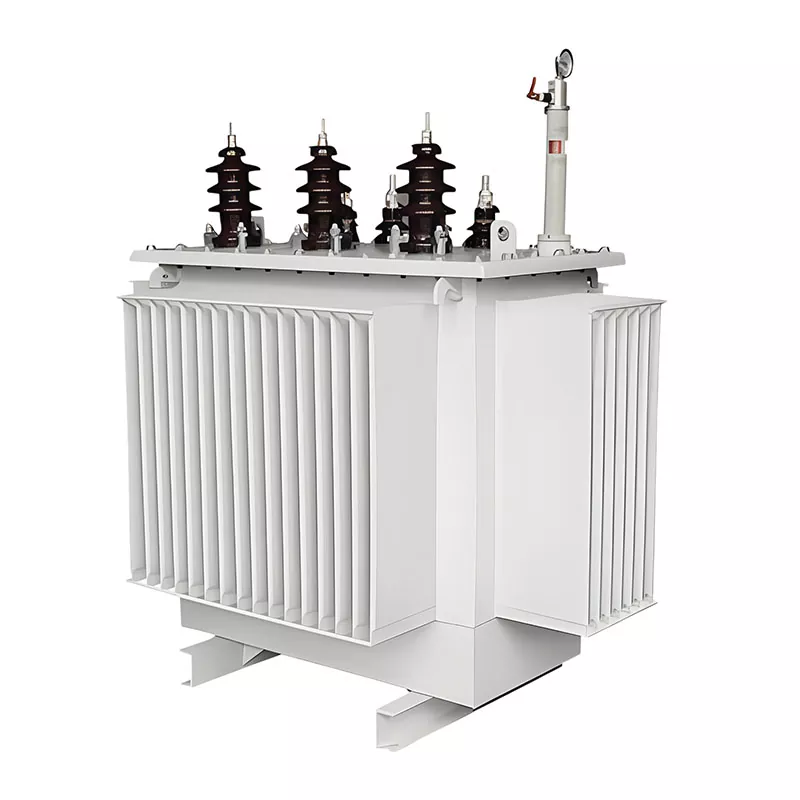

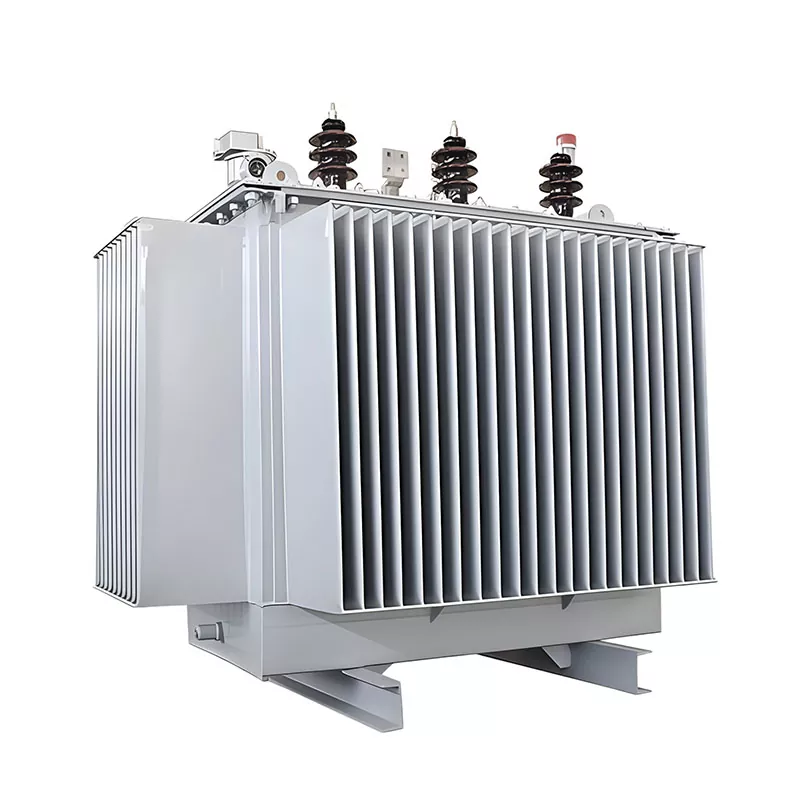

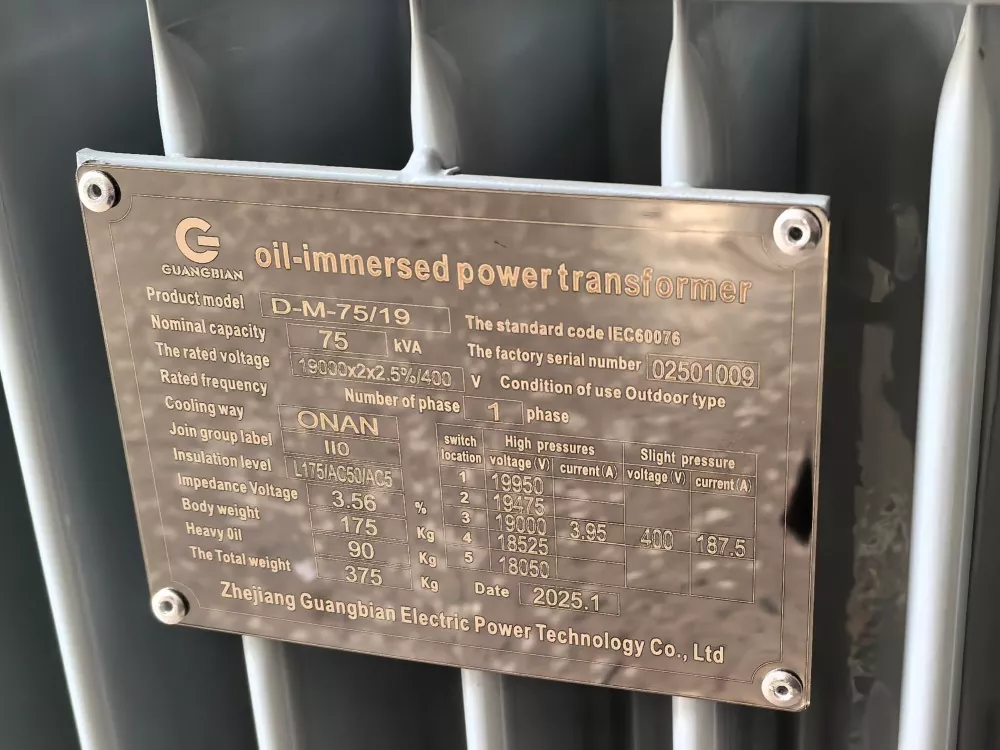

Transformador sumergido en aceite de repuesto

Un transformador sumergido en aceite de reemplazo es un tipo de transformador de potencia lleno de aceite diseñado específicamente para reemplazar un transformador existente en un sistema de distribución de energía en funcionamiento, generalmente debido al envejecimiento del equipo, fallas, limitaciones de capacidad o requisitos de mejora de eficiencia.

A diferencia de los transformadores utilizados en instalaciones nuevas, un transformador de reemplazo está diseñado con un fuerte enfoque en la compatibilidad del sistema, la intercambiabilidad física y la integración perfecta con la infraestructura eléctrica existente.

Definición de ingeniería

Desde una perspectiva de ingeniería eléctrica, un transformador sumergido en aceite de repuesto se puede definir como:

Un transformador de potencia diseñado u optimizado de acuerdo con las condiciones de la red existente, como nivel de voltaje, grupo de vectores, dimensiones de instalación y perfil de carga, para que pueda reemplazar directamente un transformador sumergido en aceite en servicio sin modificaciones importantes al sistema original.

Características técnicas clave

Un transformador sumergido en aceite de repuesto típico se define por los siguientes requisitos técnicos:

Compatibilidad de voltaje:Coincide con los niveles del sistema existente, como 6 kV/0,4 kV, 10 kV/0,4 kV, etc.

Intercambiabilidad de instalación:Diseñado para adaptarse a cimientos, puntos de entrada de cables y diseños de subestaciones existentes

Coincidencia de grupos de vectores:Comúnmente Dyn11 o idéntica a la configuración del transformador original.

Coordinación de impedancia de cortocircuito:Normalmente diseñado dentro del rango del 5% al ​​8% para garantizar la estabilidad del sistema.

Optimización del rendimiento:Puede mejorar la eficiencia, reducir las pérdidas o mejorar el rendimiento térmico en comparación con la unidad reemplazada

Primero, determine el tamaño correcto

A continuación se muestra un ejemplo: su carga actual es de 800 kVA y está agregando 400 kVA de nueva demanda. Si se tiene en cuenta un margen de crecimiento, 1250-1600 kVA tiene sentido. No se limite a mirar las cifras de hoy: dejar algo de margen siempre es una apuesta segura.

Al calcular la capacidad del transformador, tenga en cuenta estos parámetros: el nivel de voltaje debe coincidir con su sistema existente (como 10 kV/0,4 kV), el grupo vectorial Dyn11 funciona para la mayoría de las aplicaciones comerciales y la impedancia del 5 al 8 % es estándar. Si no está seguro, el equipo de la fábrica de GUANGBIAN en China puede revisar su configuración y confirmar las especificaciones antes de la fabricación.

¿Qué preparar antes del swap?

Tres cosas para comprobar:

1.Evaluación eléctrica: ¿pueden sus barras colectoras y cables soportar corrientes más altas? ¿Necesita ajustes el esquema de protección?

2.Verificación estructural: tamaño de los cimientos, ruta de acceso para trasladar la unidad, condiciones de ventilación.

3.Coordinación de servicios públicos: una mejora de capacidad puede requerir cambios en el suministro entrante. Obtenga el permiso de corte de energía con anticipación.

Si está planeando un proyecto de reemplazo de transformador, el equipo técnico de GUANGBIAN de nuestra fábrica en China puede ayudarlo a revisar estos elementos. Hemos manejado casos similares en nuestras instalaciones de fabricación y sabemos qué detalles a menudo se pasan por alto.

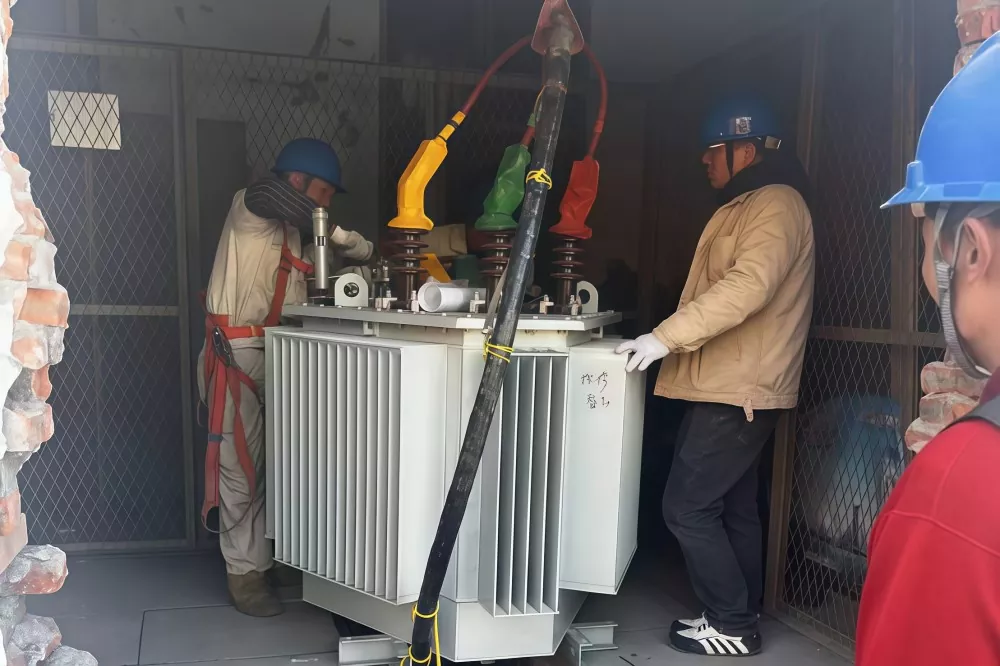

Instalación y puesta en marcha

Apagar → Desconectar → Retirar la unidad antigua → Colocar el nuevo transformador → Cableado → Pruebas → Energizar

No se salte el paso de prueba: prueba de relación de vueltas, resistencia de aislamiento, verificación de grupo de vectores, medición de resistencia. Todo tiene que pasar antes de que acciones el interruptor. Durante las primeras semanas, controle la temperatura, escuche si hay ruidos inusuales y compruebe si hay vibraciones.

¿Cuánto cuesta?

Para una unidad de 1250 kVA, el transformador en sí cuesta entre 25 000 y 45 000 dólares. Con la instalación y las modificaciones, el costo total del proyecto ronda entre los 35 000 y los 75 000 dólares. Si su unidad actual ha estado funcionando durante casi 20 años, reemplazarla por una nueva tiene más sentido que agregar una unidad paralela: menos problemas de mantenimiento y mayor eficiencia.

Después de la instalación, mantenga archivados los informes de prueba y los planos de obra. Verifique las temperaturas trimestralmente y realice un análisis de aceite anualmente (para los modelos llenos de aceite). Con el cuidado adecuado, este equipo debería funcionar sin problemas durante 20 a 30 años.

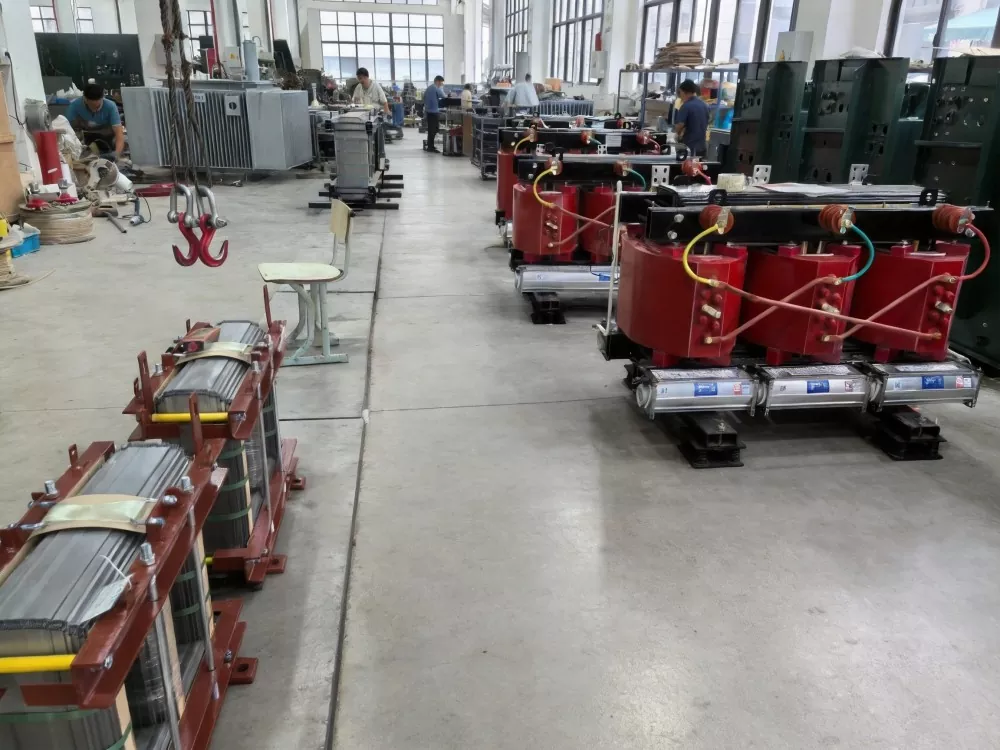

En la fábrica de GUANGBIAN en China, fabricamos transformadores diseñados para un largo plazo. Ya sea que se encuentre en la fase de selección del transformador o necesite revisar las especificaciones, nuestro equipo puede ayudarlo.

Diferencia con los transformadores estándar de nueva instalación.

Preguntas frecuentes

1. ¿Qué es un transformador sumergido en aceite de repuesto?

Es un transformador sumergido en aceite diseñado para reemplazar un transformador existente en un sistema de energía en funcionamiento. Está construido para coincidir con las condiciones eléctricas originales para que el sistema pueda continuar funcionando con modificaciones mínimas.

2. ¿Cuándo se debe reemplazar un transformador?

El reemplazo es necesario cuando el transformador es viejo (generalmente entre 15 y 25 años o más), falla con frecuencia, no puede satisfacer la demanda de carga actual o tiene altos costos de mantenimiento.

3. ¿Cómo elijo la capacidad correcta de reemplazo?

La capacidad se selecciona en función de la carga actual, la expansión futura (generalmente un margen del 15% al ​​25%) y las condiciones del sistema, como el nivel de voltaje y las limitaciones de la instalación.

4. ¿Puede un transformador de repuesto aumentar la capacidad?

Sí. Una unidad de reemplazo se puede actualizar a una capacidad mayor, pero se debe verificar la compatibilidad de los cables, el interruptor y el sistema de protección existentes.

5. ¿Qué debe coincidir a la hora de sustituir un transformador?

Los parámetros clave incluyen la relación de voltaje, el grupo vectorial (comúnmente Dyn11), la impedancia (alrededor del 5 al 8%) y las dimensiones físicas de la instalación.

6. ¿Cuánto tiempo lleva el proceso de reemplazo?

La instalación y el reemplazo suelen tardar entre 1 y 3 días, según las condiciones del sitio, más tiempo adicional para las pruebas y la puesta en servicio.
