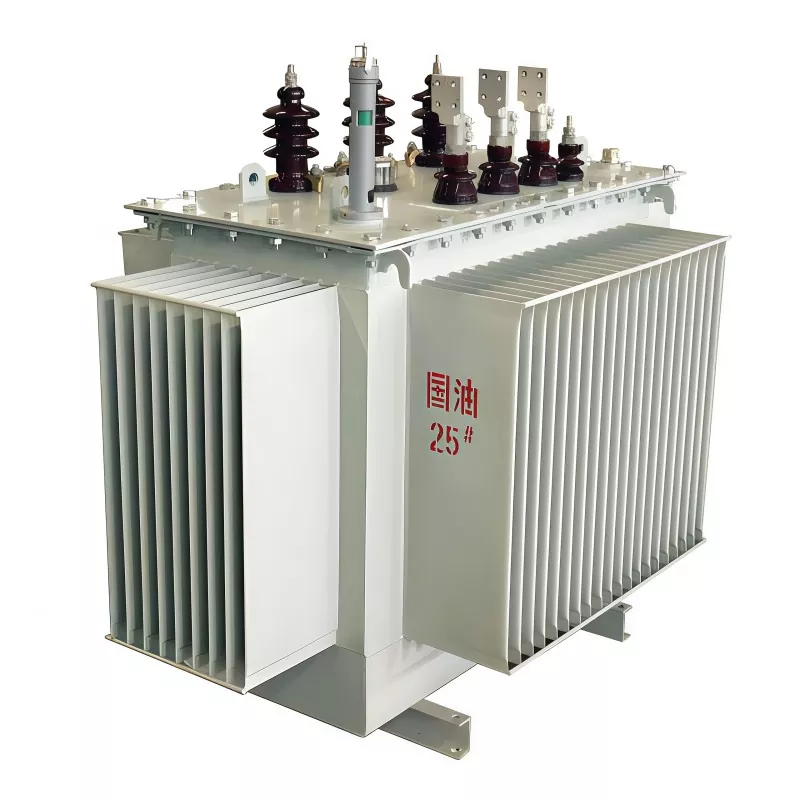

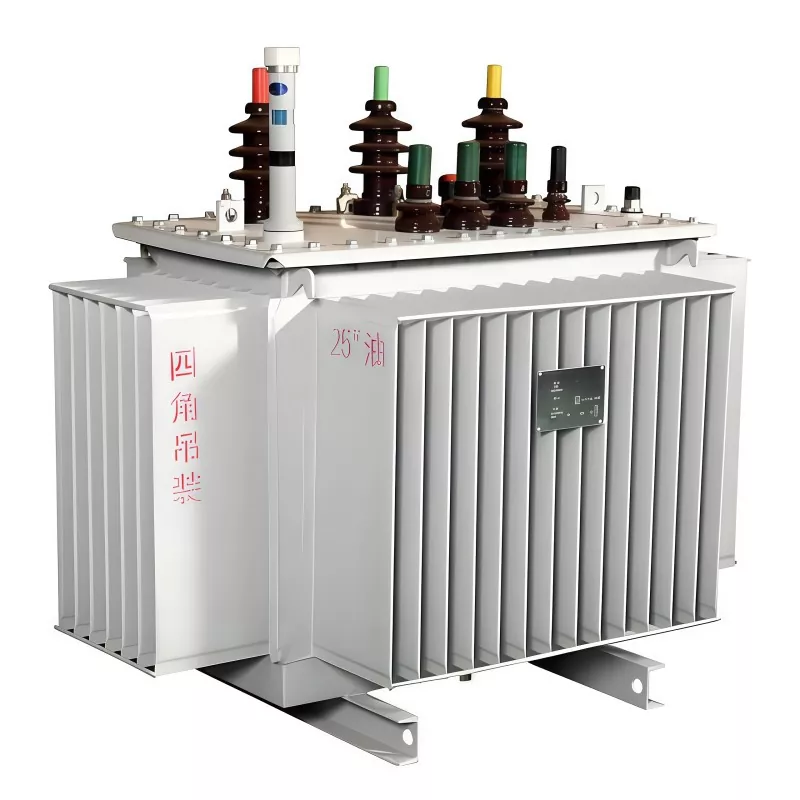

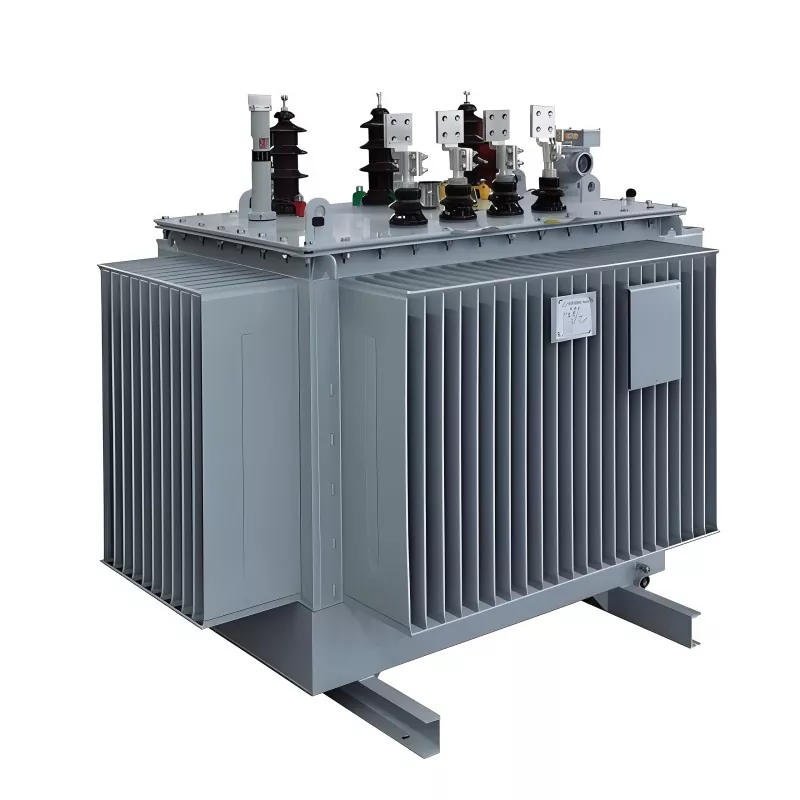

Transformador sumergido en aceite 630KVA 6KV
El transformador sumergido en aceite 630KVA 6KV de GUANGBIAN es una solución confiable para la distribución de energía industrial y se ha utilizado como fuente de alimentación primaria en instalaciones de producción de gas natural. Diseñado para cumplir con los requisitos del sistema eléctrico de Turkmenistán, este producto del fabricante de transformadores de China garantiza un funcionamiento estable y eficiente en condiciones exigentes.
Capacidad: 630KVAvoltaje de entrada: 6KVvoltaje de salida: 0.4KVFrecuencia: 50/60HzConexión: Yyn0Fase: TresMétodo de enfriamiento: ONANMaterial de bobinado: Aluminio / CobreVoltaje de impedancia: 5,5%Sin carga: 1070WCarga: 7600W
GUANGBIAN, como proveedor de transformadores de potencia de China, ha desarrollado este transformador sumergido en aceite de 630 KVA y 6 KV basado en los transformadores sumergidos en aceite de la serie TM en Turkmenistán, con mejoras realizadas para un reemplazo completo. Alguna vez proporcionó suministro de energía eficiente y de bajo consumo para las instalaciones de producción de gas natural en Turkmenistán.
¿Qué es un transformador sumergido en aceite de 630 KVA y 6 KV?
Un transformador sumergido en aceite de 630 KVA y 6 KV es un transformador de distribución de media tensión que utiliza aceite mineral aislante para refrigeración y aislamiento.
Convierte voltaje primario de 6KV en salida de bajo voltaje como 400V, 415V, 433V o voltajes personalizados para consumo de electricidad industrial y comercial.
El aceite aislante no solo mejora la eficiencia de disipación de calor sino que también mejora la resistencia del aislamiento, lo que ayuda al transformador a mantener un rendimiento estable bajo operaciones de carga pesada a largo plazo.
Estructura central del transformador
Núcleo del transformador
El núcleo del transformador está fabricado con láminas de acero al silicio CRGO de alta calidad con una construcción escalonada para minimizar las fugas de flujo magnético y reducir la pérdida de energía.
Devanados del transformador
Los devanados utilizan conductores de cobre libres de oxígeno con tratamiento de aislamiento multicapa para mejorar la conductividad eléctrica y resistir impactos de cortocircuito.
Tanque de aceite
El tanque de aceite corrugado mejora el rendimiento de disipación de calor al tiempo que compensa la expansión y contracción del aceite causadas por los cambios de temperatura.
Aceite aislante
El aceite de transformador premium proporciona funciones de aislamiento y enfriamiento, lo que ayuda a mantener un funcionamiento seguro y estable.
Documento Técnico
| Descripción del parámetro | Especificación |
| Capacidad nominal | 630 KVA |
| Voltaje de entrada (voltaje primario) | 6 KV (±5% de tolerancia) |
| Voltaje de salida (voltaje secundario) | 0,4 kV (380 V/220 V, tolerancia ±5 %) |
| Frecuencia nominal | 50Hz |
| Grupo de conexión | Yyn0 |
| Número de fases | trifásico |
| Método de enfriamiento | ONAN (Aceite Natural Aire Natural) |
| Material de bobinado | Aluminio / Cobre |
| Pérdida sin carga (P0) | 1070 vatios |
| Pérdida por cortocircuito (Pk) | 7600 vatios |
| Corriente sin carga (I0) | 1% de la corriente primaria nominal |
| Voltaje de cortocircuito (Reino Unido) | 5,5% de la tensión primaria nominal |
| Voltaje de impedancia | 5,5% (equivalente a la tensión de cortocircuito) |
| Clase de aislamiento | F (límite de aumento de temperatura: 105 °C) |
| Material del tanque | Acero corrugado (tratamiento antioxidante galvanizado en caliente) |
| Corriente primaria nominal | 60,62 A |
| Corriente secundaria nominal | 909.35A |
| Tipo de bobinado | Doble bobinado (Primario: bobinado en capas; secundario: bobinado en láminas) |
| Tipo de aceite de aislamiento | Aceite aislante mineral (Cumple con la norma IEC 60296) |
| Nivel de ruido | ≤ 75 dB (a 1 m de distancia, carga nominal) |
| Eficiencia (a carga nominal) | ≥ 98,5% |
| Rigidez dieléctrica | Primario: 35 kV/1min; Secundario: 10 kV/1min |
| Rango de temperatura de funcionamiento | -25°C a +40°C |
| Adaptabilidad a la altitud | ≤ 1000 m (por encima de 1000 m, se requiere reducción de potencia) |
| Resistencia a las vibraciones | ≤ 0,1 g (10-100 Hz, cumple con IEC 60076-3) |
| Cumplimiento de estándares | IEC 60076 (Transformadores de potencia) |
| Capacidad de sobrecarga | Carga nominal del 120 % durante 2 horas (temperatura ambiente ≤ 40 °C) |
| Resistencia del devanado (20°C) | Primaria: Aprox. 0,85 Ω; Secundaria: Aprox. 0,0032 Ω |
Entorno operativo
Condiciones de temperatura:
Temperatura ambiente de funcionamiento a largo plazo: -25 ℃ ~ +40 ℃.
Temperatura ambiente máxima de funcionamiento: no superior a +50 ℃.
Temperatura de almacenamiento y transporte:
-40 ℃ ~ +60 ℃.
Condiciones de humedad:
Humedad relativa: ≤95% a 25 ℃
Requisitos de altitud:
Rango de adaptación de altitud nominal: ≤1000 metros
Proceso de fabricación
El transformador sumergido en aceite 630KVA 6KV se somete a estrictos procedimientos de control de calidad:
● Corte de núcleo de acero al silicio
● Producción de bobinados
● Tratamiento de secado al vacío
● Conjunto central
● Llenado de aceite al vacío
● Pruebas eléctricas
● Inspección de fábrica
● Embalaje y envío
Cada transformador se prueba antes de la entrega para garantizar un funcionamiento confiable y el cumplimiento de los estándares internacionales.
Nuestra fábrica
Taller de chapa
Taller de bobinado de láminas.
Taller de bobinado
Taller de hornos de bobinado.
Taller de montaje de transformadores.
Taller de puesta en marcha de transformadores.
Consejos de mantenimiento
Para prolongar la vida útil del transformador, se recomienda un mantenimiento regular:
Compruebe el nivel de aceite periódicamente
Monitorear la temperatura de funcionamiento
Pruebe la resistencia del aislamiento periódicamente
Inspeccionar casquillos y terminales.
Reemplace el aceite del transformador envejecido cuando sea necesario
Limpiar el polvo y los contaminantes externos.
El mantenimiento adecuado puede mejorar significativamente la confiabilidad del transformador y reducir el tiempo de inactividad.
¿Por qué elegir un transformador sumergido en aceite?
En comparación con los transformadores de tipo seco, los transformadores sumergidos en aceite ofrecen:| Transformador sumergido en aceite | Transformador tipo seco |
|---|---|
| Mejor eficiencia de enfriamiento | Menor eficiencia de enfriamiento |
| Mayor capacidad de sobrecarga | Rendimiento de sobrecarga limitado |
| Menor costo de compra | Mayor coste de inversión |
| Vida útil más larga | Más sensible al medio ambiente |
| Adecuado para uso en exteriores | Instalación principalmente en interiores. |
Preguntas frecuentes
1. ¿Cuál es la aplicación principal de un transformador sumergido en aceite de 630KVA y 6KV?
Este transformador se usa ampliamente en sistemas de distribución de voltaje medio de 6KV para reducir el voltaje a 400V/415V/433V para plantas industriales, edificios comerciales, operaciones mineras, subestaciones y proyectos de infraestructura.
2. ¿Qué capacidad de carga puede soportar un transformador de 630KVA?
Un transformador de 630 KVA normalmente admite alrededor de 500 KW de carga (basado en un factor de potencia de 0,8). Es adecuado para fábricas medianas, talleres de producción y sistemas de distribución de energía regionales.
3. ¿Puede el transformador funcionar a plena carga de forma continua?
Puede funcionar a plena carga, pero no se recomienda una carga continua al 100%. El rango operativo óptimo es del 70 % al 85 % de carga para garantizar una vida útil más larga y un menor estrés térmico.
4. ¿Puede el transformador soportar condiciones de sobrecarga?
Puede tolerar sobrecargas a corto plazo, pero no se recomienda el funcionamiento con sobrecarga a largo plazo, ya que puede reducir la vida útil del aislamiento y aumentar el aumento de temperatura.
5.¿Es adecuado para proyectos de energías renovables?
Sí. Es ampliamente utilizado en:
● Plantas de energía solar
● Sistemas de energía eólica
● Sistemas de almacenamiento de energía (BESS)
● Aplicaciones de integración de red
6. ¿Por qué se utilizan ampliamente los transformadores sumergidos en aceite en sistemas industriales?
Porque ofrecen:
● Mejor disipación del calor
● Mayor capacidad de sobrecarga
● Menor costo inicial
● Vida operativa más larga
haciéndolos ideales para sistemas continuos de distribución de energía industrial.
