Transformador de operación en paralelo

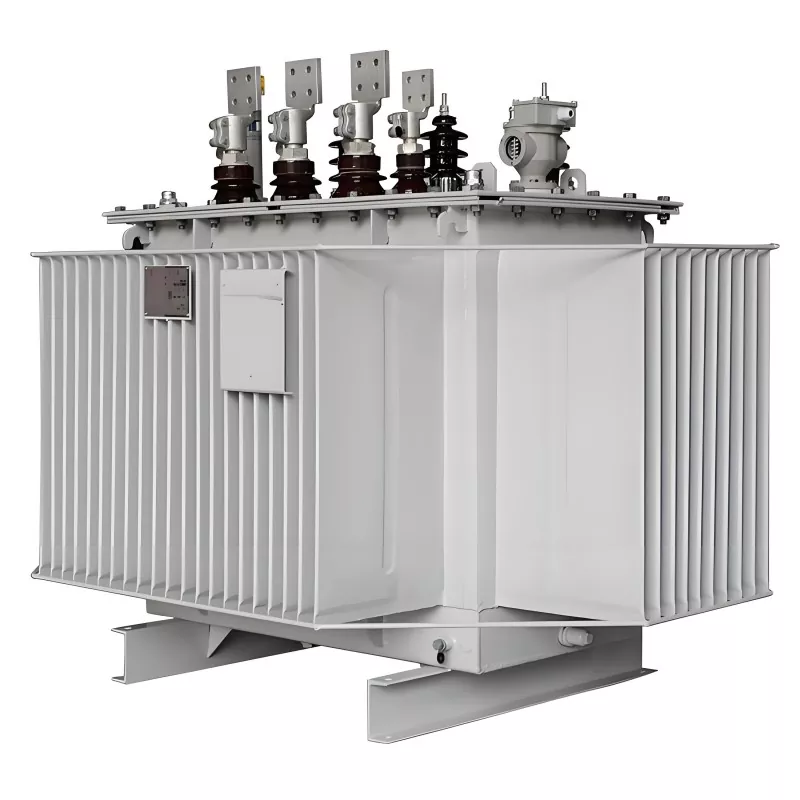

Un transformador de operación en paralelo se refiere al modo de operación en el que dos o más transformadores están conectados al mismo bus eléctrico y suministran una carga común simultáneamente después de cumplir condiciones eléctricas específicas.

Los principales objetivos son:

Aumentar la capacidad de suministro de energía

Mejorar la confiabilidad del sistema

Mejorar la flexibilidad operativa

Reducir el riesgo de sobrecarga en un solo transformador

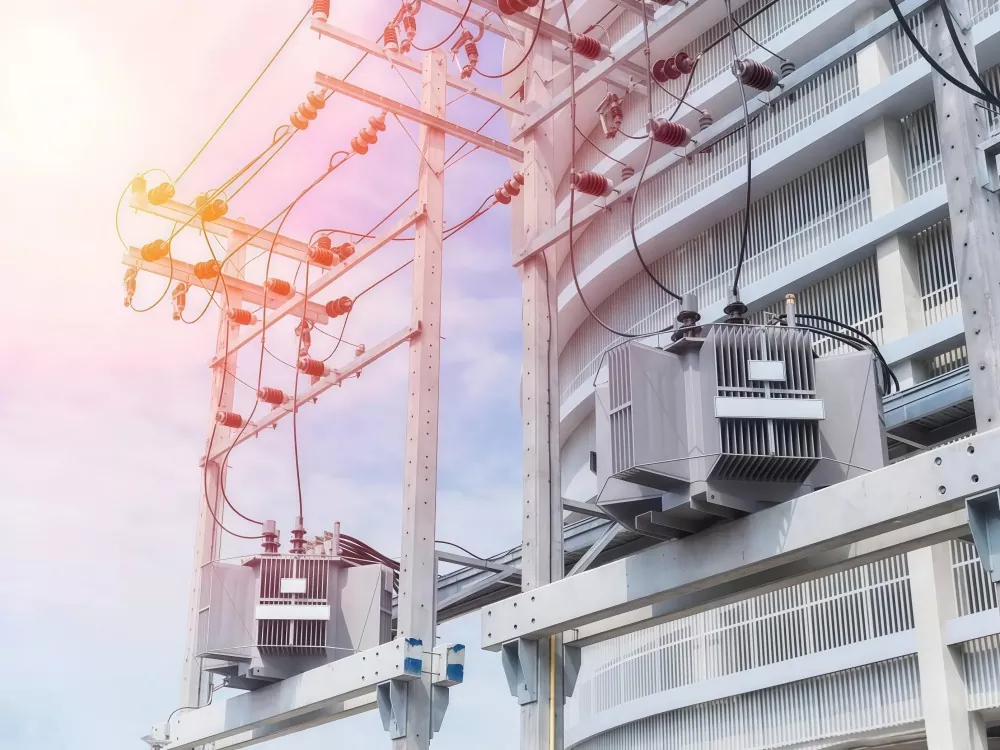

Esta configuración se utiliza ampliamente en subestaciones, sistemas de energía industriales, centros de datos e instalaciones de fabricación a gran escala.

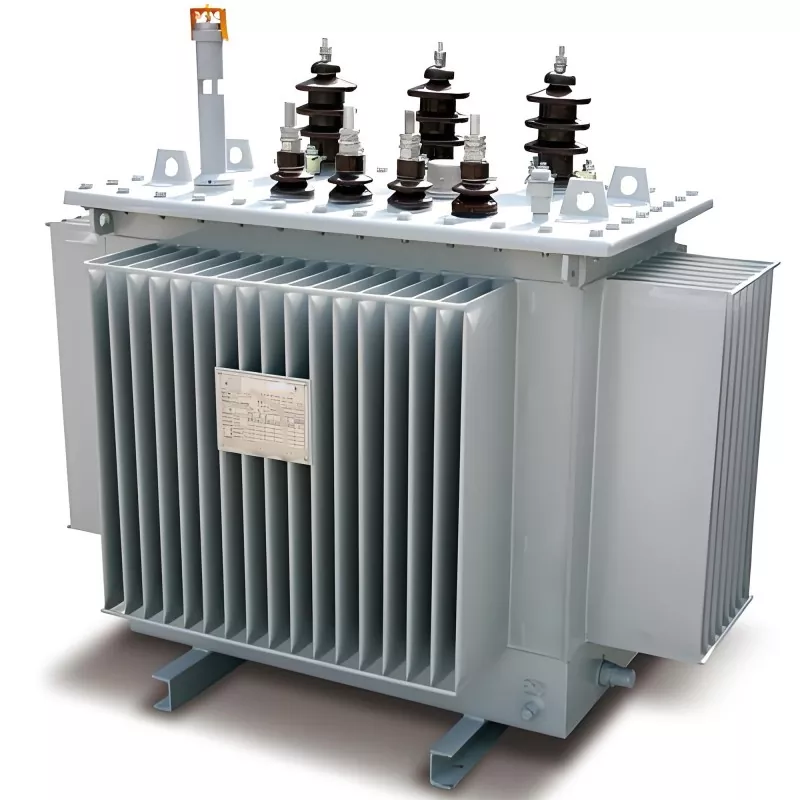

Ventajas

(1) Confiabilidad de energía mejorada

Si un transformador falla, otros pueden seguir suministrando energía.

(2) Expansión de capacidad flexible

Se pueden agregar transformadores adicionales a medida que aumenta la demanda de carga.

(3) Mayor eficiencia operativa

Los transformadores se pueden encender/apagar según las condiciones de carga, lo que reduce las pérdidas sin carga.

(4) Mantenimiento más fácil

Se puede dar servicio a transformadores individuales sin necesidad de apagar completamente el sistema.

(5) Optimización de costos

Evita la necesidad de una única inversión en un transformador de gran capacidad.

Coincidencia de grupos de vectores

¿La regla más crítica para la operación de transformadores en paralelo? Haga coincidir sus grupos de vectores.

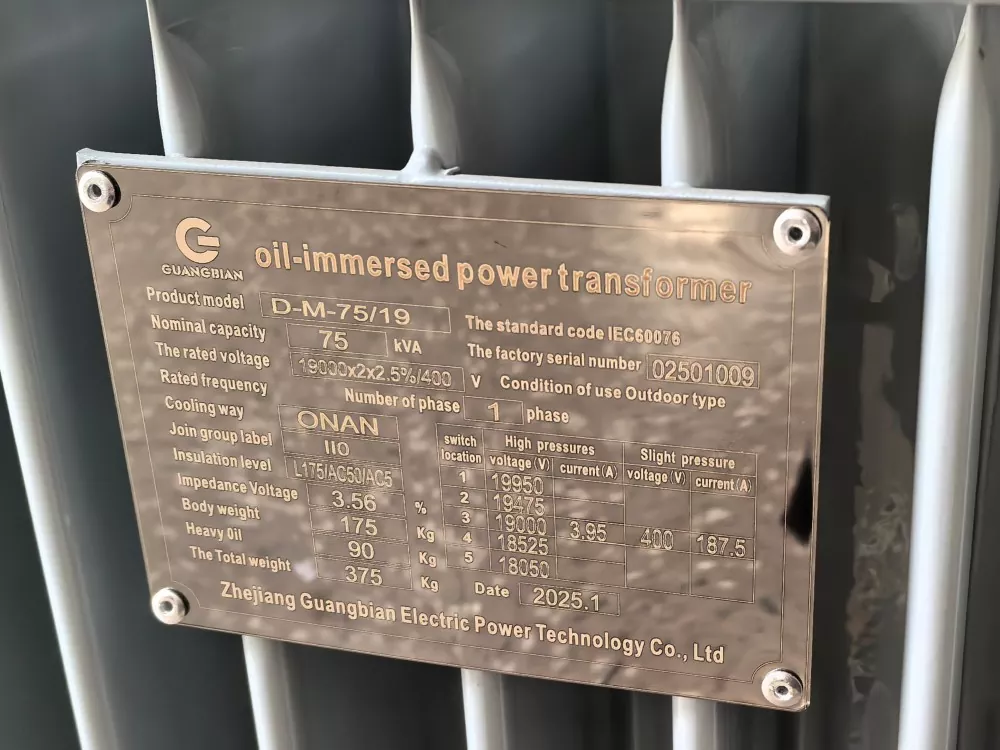

Los grupos de vectores describen conexiones sinuosas utilizando letras y números: Dyn11, Yyn0, por ejemplo. Primera letra: Configuración del devanado de alta tensión. Segunda letra: lado de baja tensión. El número muestra el desplazamiento de fase en pasos de 30 grados.

¿Por qué es importante?

Coloque dos transformadores con diferentes grupos de vectores en paralelo y sus voltajes secundarios no se alinearán correctamente. incluso un desplazamiento de fase de 30 grados crea corrientes circulantes entre unidades. Estas corrientes fluyen a través de los devanados pero llevan carga útil nula. Resultado: sobrecalentamiento, desperdicio de energía.

Detectamos este problema regularmente en nuestra fábrica de GUANGBIAN en China. Los clientes asumen que dos transformadores cualesquiera pueden correr juntos, no es cierto. La sincronización del transformador comienza aquí. Omita esta verificación y Su conexión en paralelo de transformadores crea más problemas de los que resuelve.

Ejemplo: una unidad Dyn11 no funcionará en paralelo con un transformador Yyn0. La diferencia de fase provoca graves problemas circulatorios. corrientes, no hay forma de evitarlo.

Consejos prácticos

Antes de comprar un segundo transformador para transformador de operación en paralelo, verifique el grupo de vectores de su unidad existente. Escríbalo en sus especificaciones de compra. Al seleccionar un nuevo equipo, especifique explícitamente el grupo de vectores correspondiente. La compatibilidad no es opcional.

En nuestra fábrica de GUANGBIANO, hemos visto a clientes en China ordenar transformadores sin verificar esto. detalle. Luego llaman y se preguntan por qué falló el reparto de carga del transformador. No te saltes lo básico.

Coincidencia de impedancia

Los transformadores necesitan valores de impedancia similares (generalmente dentro del 10% entre sí) para una distribución adecuada de la carga. La impedancia, mostrada como porcentaje, determina la caída de voltaje a plena carga.

Si una unidad tiene una impedancia significativamente mayor, soporta menos carga. El otro trabaja más duro, corre más calor, se desgasta más rápido. Los fabricantes de transformadores como nosotros siempre verifican la compatibilidad de impedancia al asesorar en configuraciones de operación de múltiples transformadores.

¿Cómo afecta la impedancia a la carga compartida?

Tome dos transformadores con diferentes valores de impedancia:

Transformador	Impedancia	Resultado de carga compartida
Unidad A	6%	Toma más de lo que le corresponde
Unidad B	8%	Funciona por debajo de su capacidad

El transformador con menor impedancia naturalmente consume más corriente. Es física básica. ¿El resultado? Una unidad funciona horas extras, mientras que el otro apenas contribuye; ninguna situación funciona bien a largo plazo.

Hacer la combinación correcta

Cuando sea posible, compre transformadores del mismo fabricante, diseñados para transformadores de operación en paralelo. Las unidades del mismo lote de producción suelen tener tolerancias de impedancia más estrictas. ¿Diferentes fabricantes? Especificar coincidiendo claramente con los valores de impedancia en sus documentos de compra.

Conceptos básicos de carga compartida

Los transformadores combinados distribuyen la carga en proporción a sus clasificaciones. Una unidad de 1000 kVA combinada con una unidad de 500 kVA debe divida la carga aproximadamente 2:1: así es como funciona el reparto de carga del transformador cuando las especificaciones se alinean.

Para los clientes que construyen sistemas de operación de transformadores múltiples, nuestro GUANGBIAN La fábrica en China realiza estos controles como práctica estándar. Verificar las especificaciones antes de la instalación. minutos. ¿Reparar un banco de transformadores en paralelo que no se equilibra? Eso lleva mucho más tiempo.

Factores que afectan la carga compartida

Valores de impedancia: las unidades con menor impedancia naturalmente captan más carga eléctrica. Esto es fundamental para cómo funciona el transformador. el reparto de carga funciona.
Posición del cambiador de toma: diferentes configuraciones de toma cambian la relación de voltaje, lo que a su vez afecta cómo se divide la corriente entre las unidades.
Calidad de la conexión: Los malos contactos, ya sean sueltos o resistivos, distorsionan la distribución de corriente y desequilibran la configuración en paralelo.
Efectos de la temperatura: la temperatura de funcionamiento cambia ligeramente la impedancia. Por eso vale la pena realizar un seguimiento constante.

Monitoreo de la distribución de carga

Coloque sensores de corriente en el lado secundario de cada transformador para ver exactamente cuánta carga maneja cada uno. Compruebe el lecturas regularmente: ambas unidades deben permanecer dentro de sus límites nominales. Esto es lo que hay que tener en cuenta: si una unidad sube supera el 85% de su capacidad mientras que el otro permanece por debajo del 60%, algo anda mal y vale la pena investigarlo. Muchas plantas configuran alarmas en estos umbrales. En GUANGBIAN, aconsejamos a los clientes que adopten este enfoque al implementar sistemas paralelos. Configuraciones de transformadores: detectar irregularidades por adelantado es mejor que buscar problemas más adelante.

Coordinación del sistema de protección

Operar transformadores en paralelo significa que su esquema de protección debe funcionar en dos niveles: fallas de unidades individuales y problemas más amplios del sistema. Elegir un fabricante que entienda esto es más importante de lo que piensas. Nuestro equipo de ingeniería en GUANGBIAN trabaja directamente con los clientes para crear configuraciones de protección que mantengan la confiabilidad de sus bancos de transformadores. ya sea una instalación nueva o una actualización de equipos antiguos.

Dispositivos de protección esenciales

Protección diferencial: detecta fallas internas que se desarrollan dentro de los devanados o el núcleo del transformador.

Protección contra sobrecorriente: su primera línea contra cortocircuitos aguas abajo y cargas que funcionan demasiado durante demasiado tiempo.

Protección contra falla a tierra: en el momento en que la corriente abandona su ruta prevista y se dirige a tierra, esta protección se activa.
Protección contra falla del interruptor: un recurso alternativo que importa: si la protección principal pierde la llamada, esta capa secundaria toma el relevo y aísla la falla.

Desafíos de coordinación

Utilizar transformadores en paralelo significa que una sola falla no debería arruinar toda la instalación. La lógica de protección tiene que identifique al mal actor y deje pasar al buen soldado de la unidad. Eso requiere coordinación: el interruptor más cercano al El problema debe actuar antes de que algo ascendente se involucre.

Ajustes de configuración

Los ajustes de protección deben tener en cuenta la corriente circulante normal durante el funcionamiento. Póngalos demasiado sensibles y te enfrentarás a viajes molestos. Si los establece demasiado altos, es posible que se produzcan fallos reales sin activar la protección. Lograr el equilibrio adecuado requiere experiencia, algo en lo que trabaja nuestro equipo de ingeniería en la fábrica de GUANGBIAN en China. diariamente con los clientes.

Problemas comunes y soluciones

Corriente circulante

Problema: Los transformadores intercambian corriente entre ellos incluso sin una carga externa conectada.
Solución: Verifique que las configuraciones del grupo de vectores estén en armonía y que los valores de impedancia correspondan. Calcular en base a las clasificaciones reales de sus transformadores: la corriente circulante que supera el 5-10% de la cifra nominal significa algo en la configuración no está bien.

Desequilibrio de carga

Problema: Un transformador asume regularmente más carga de la que debería.
Solución: observe el emparejamiento de impedancia, la configuración de toques y la solidez de las conexiones. La instalación de reactores en serie puede Empuje la división hacia atrás para que quede pareja.

Tropiezos molestos

Problema: Los viajes ocurren durante la operación diaria, especialmente cuando las cargas cambian.
Solución: Verifique nuevamente si el esquema de protección está configurado para una coordinación adecuada. No te olvides de la energización irrupción: ese breve pico puede alcanzar entre 8 y 12 veces la corriente normal.

Mejores prácticas de instalación

Siga estos pasos al armar el sistema:
Haga coincidir la longitud del cable y las especificaciones en todos los tramos paralelos
Apriete cada conexión según las especificaciones, no adivine
Pruebe la configuración del grupo de vectores antes de aplicar energía
Ejecute una prueba de carga compartida monitoreada antes de la entrega completa
Mantenga un registro escrito de la configuración y los datos de prueba para referencia posterior.

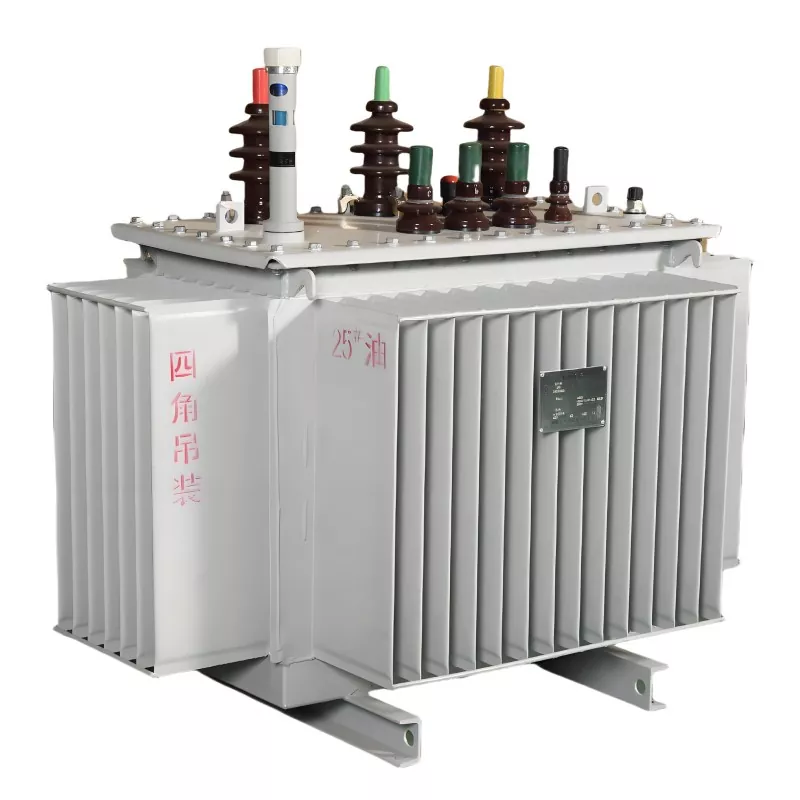

Nuestra fábrica

Preguntas frecuentes

P1: ¿Los transformadores paralelos deben ser del mismo modelo?

No necesariamente, pero deben coincidir en relación de voltaje, impedancia y grupo de vectores.

P2: ¿Pueden funcionar en paralelo transformadores con diferentes capacidades?

Sí, pero la relación de capacidad generalmente no debe exceder 3:1 para garantizar una distribución equilibrada de la carga.

P3: ¿La operación paralela aumenta las pérdidas?

Puede aumentar las pérdidas sin carga en condiciones de carga ligera, pero la eficiencia general mejora debido a la operación flexible.

P4: ¿Cuál es el problema más común en la operación paralela?

Corrientes circulantes, distribución desigual de la carga y desajuste de fases.

El transformador de operación paralela funciona bien como estrategia de expansión de capacidad, cuando los requisitos técnicos reciben la atención que merecen. Alinear los grupos de vectores, hacer coincidir los valores de impedancia, planificar la distribución de carga y coordinar los esquemas de protección: todas estas piezas juntas crean una instalación sólida. Los ingenieros que comprenden estos requisitos pueden especificar, instalar y operar con confianza bancos de transformadores en paralelo para brindar años de servicio confiable. GUANGBIAN, un fabricante con conocimientos prácticos de nuestras instalaciones de producción en China, está preparado como un socio que entiende lo que se necesita para construir sistemas que lleguen lejos.
