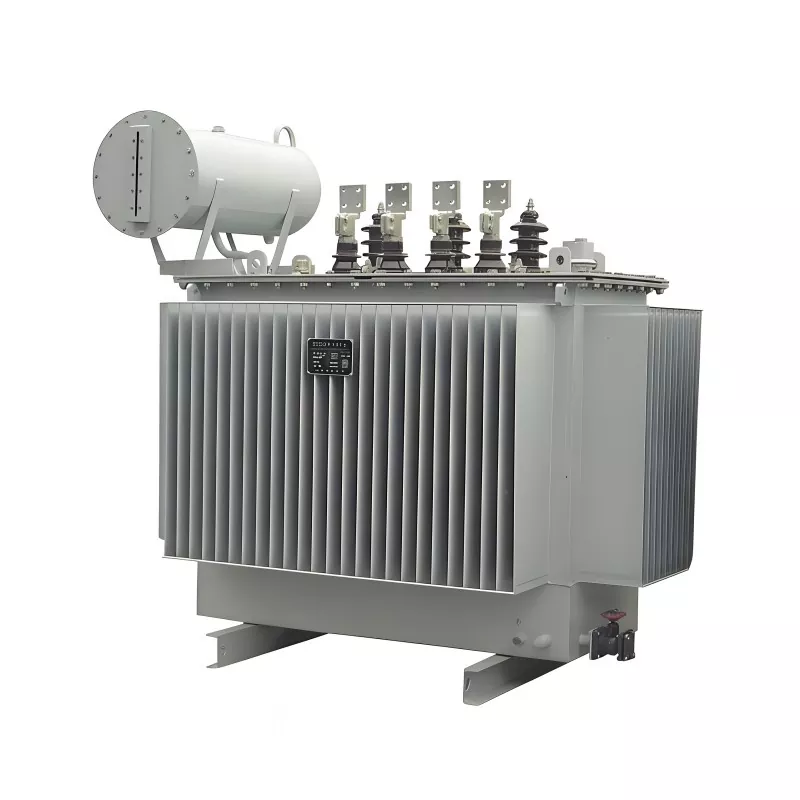

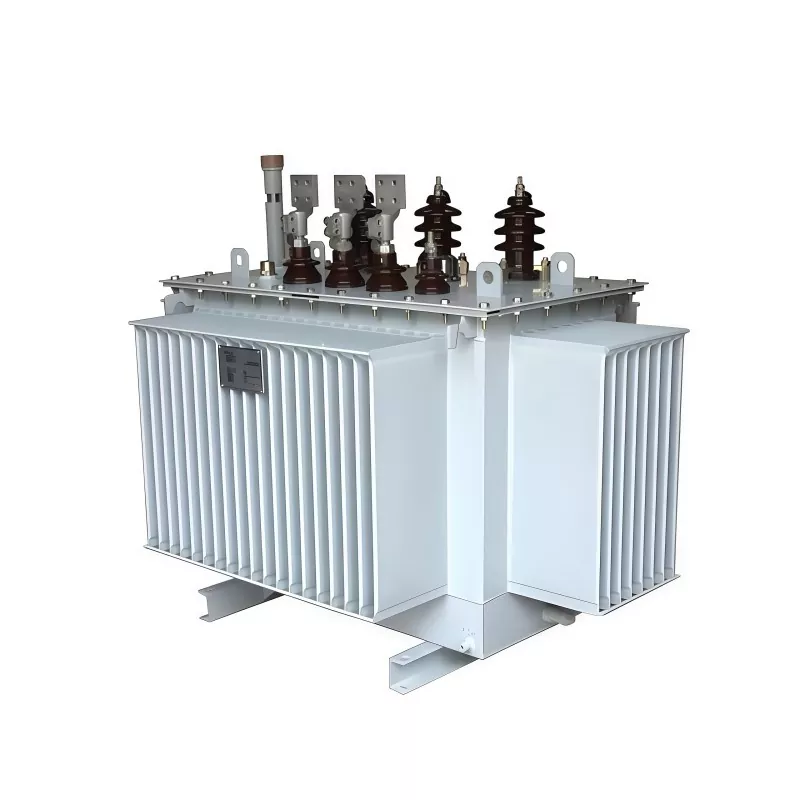

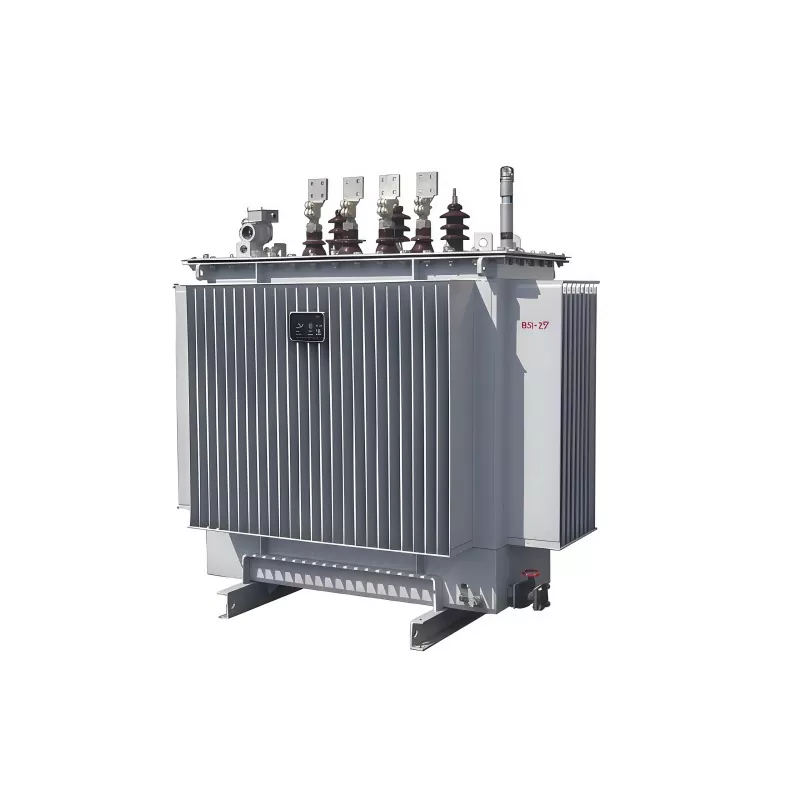

Transformador sumergido en aceite de 800KVA 15KV

El transformador sumergido en aceite de 800 kVA y 15 kV es un transformador de distribución de energía trifásico diseñado para reducir el voltaje medio (clase de 15 kV) a niveles de bajo voltaje utilizables para aplicaciones industriales, comerciales y de servicios públicos.

Utiliza aceite de transformador (mineral o aceite aislante alternativo) como medio aislante y refrigerante. El aceite circula naturalmente para disipar el calor generado por los devanados, asegurando un rendimiento estable en condiciones de carga continua.

Las características clave incluyen:

Capacidad nominal: 800kVA

Tensión primaria: clase de 15 kV (comúnmente sistemas de 13,8 kV/15 kV)

Método de enfriamiento: Autoenfriamiento sumergido en aceite (ONAN)

Diseño de alta eficiencia y bajas pérdidas

Fuerte capacidad de sobrecarga y larga vida útil

Se utiliza ampliamente en redes de distribución de energía donde la confiabilidad, la disipación de calor y la durabilidad son fundamentales.

Estándares de prueba de fábrica

Prueba de resistencia del devanado

Cada unidad se prueba utilizando un probador de resistencia de CC y un puente de doble brazo para verificar la resistencia del devanado. Esto garantiza que no haya defectos de fabricación ni conexiones sueltas dentro del transformador sumergido en aceite de 800 kVA y 15 kV.

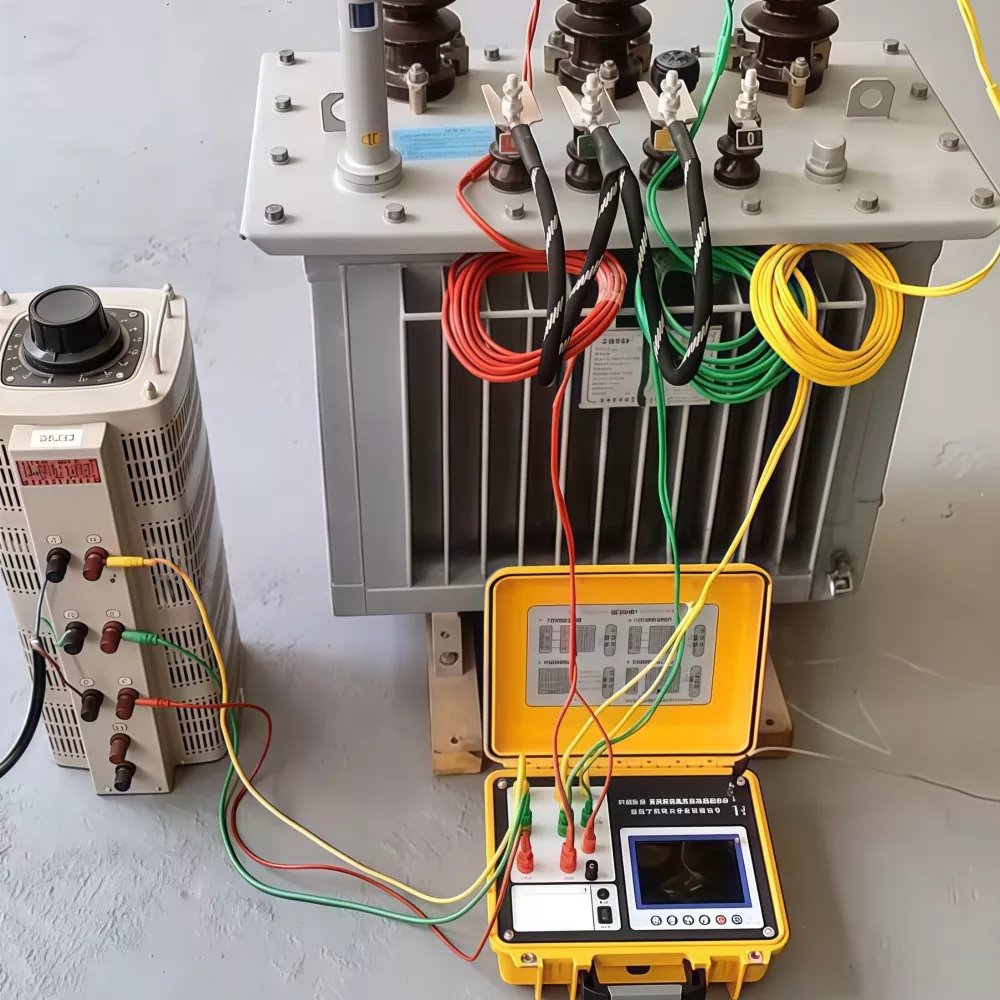

Verificación de relación de voltaje y cambio de fase

Se utilizan un probador de relación de transformador, una fuente de alimentación de frecuencia industrial y un voltímetro para confirmar que las relaciones de voltaje primario y secundario coincidan con los valores de diseño y que la conexión del grupo vectorial sea correcta.

Prueba de impedancia de cortocircuito y pérdida de carga

Se llevan a cabo pruebas de cortocircuito para verificar las características de impedancia y las pérdidas de carga. Esto garantiza que el rendimiento del transformador cumpla con los requisitos operativos y de diseño.

Prueba de pérdida y corriente sin carga

Con el lado secundario abierto y el voltaje nominal aplicado al lado primario, se miden la pérdida sin carga y la corriente para confirmar el cumplimiento de los datos de rendimiento acordados.

Una vez completadas todas las pruebas, se emite un informe de prueba de fábrica para cada unidad. Cualquier elemento no conforme se reelabora y se vuelve a probar.

GUANGBIAN mantiene un estricto control de calidad para garantizar que cada transformador salga de fábrica completamente probado y listo para un funcionamiento confiable a largo plazo.

Equipo de prueba de fábrica de transformadores de GUANGBIAN

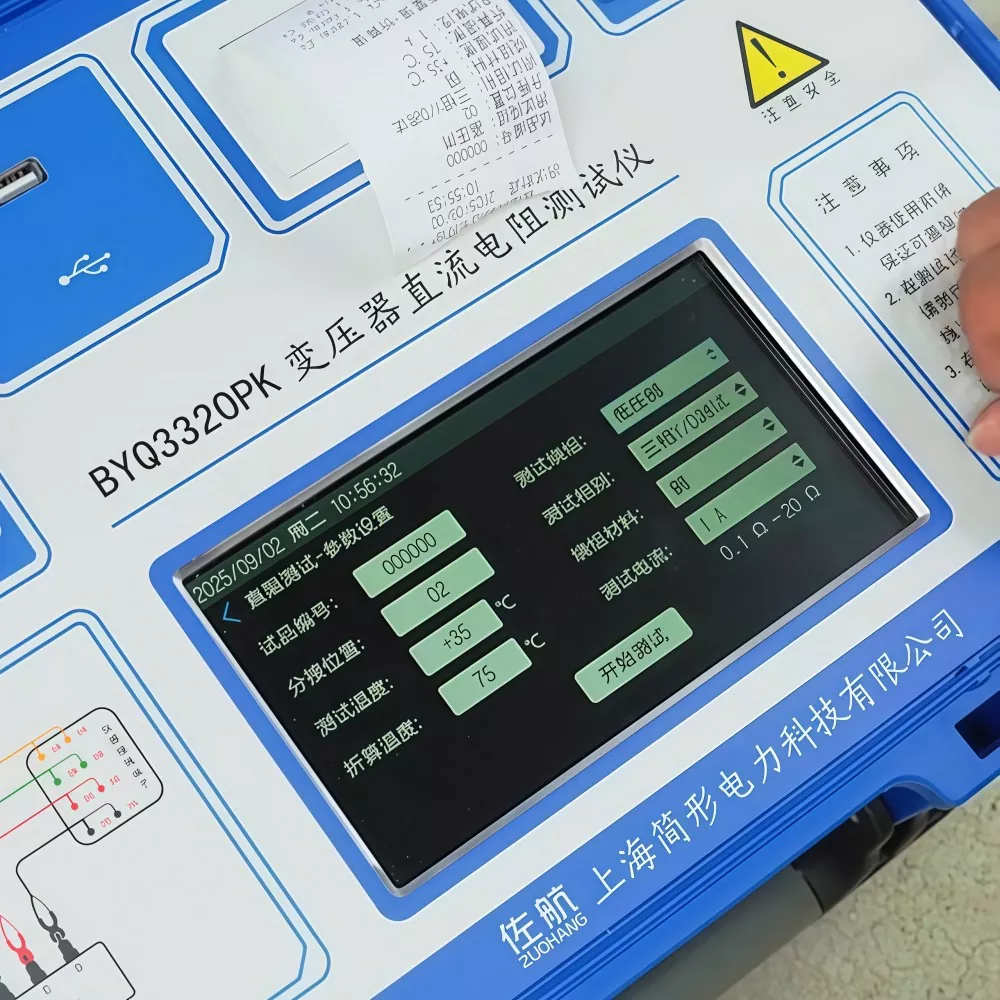

Probador de resistencia CC

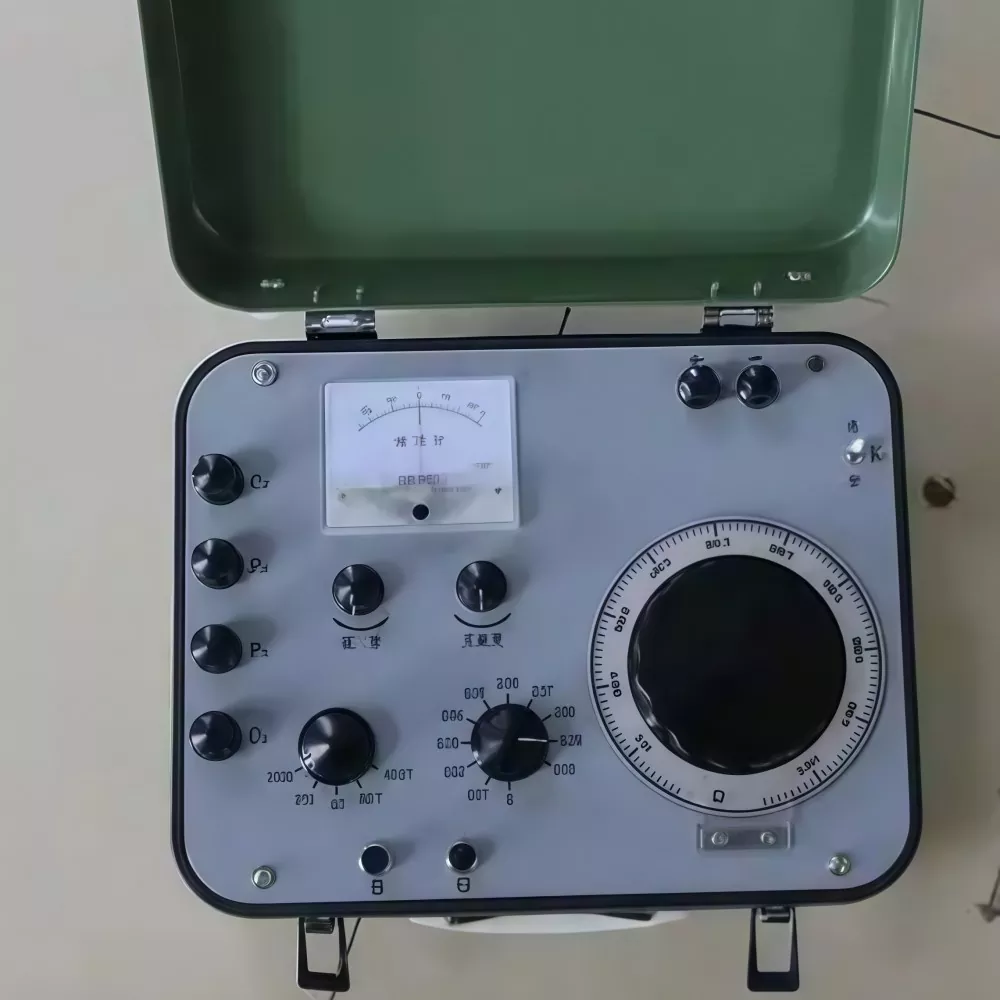

puente kelvin

Probador de relación de transformador y fuente de alimentación reguladora de voltaje de frecuencia industrial ajustable

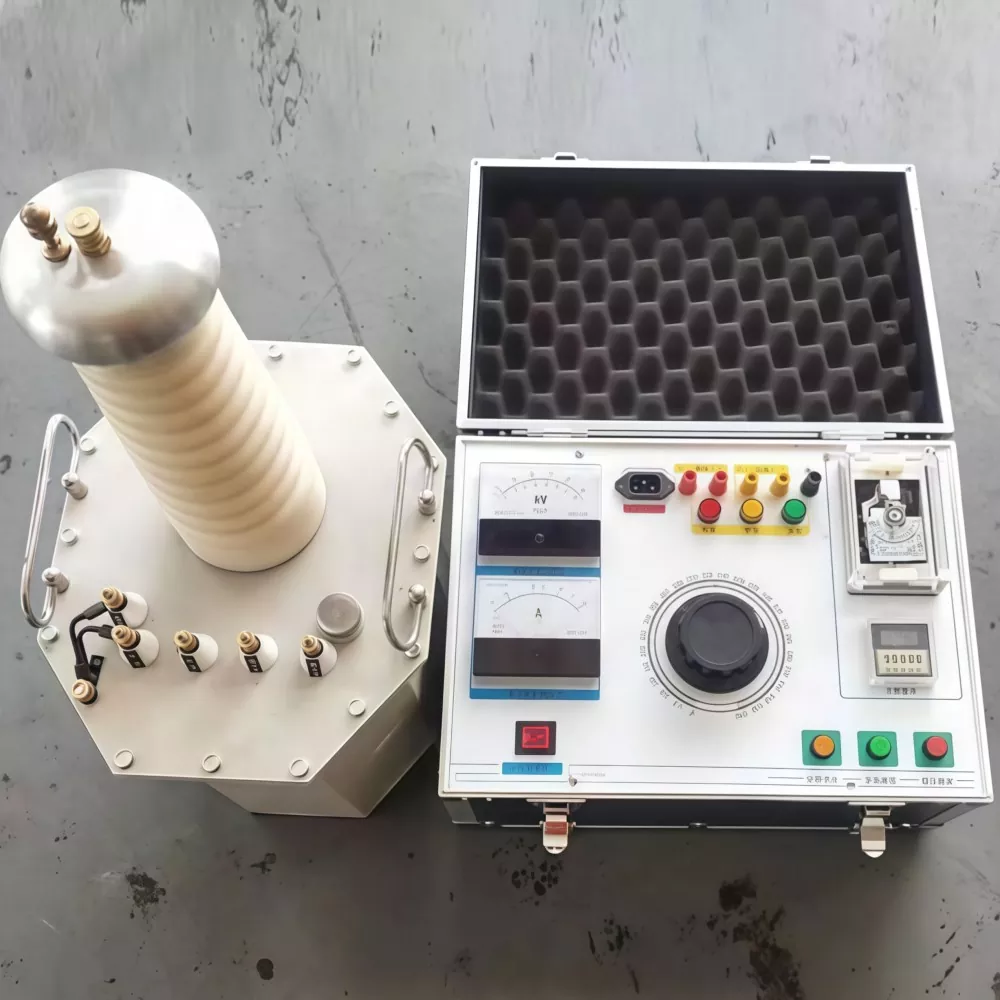

Transformador de excitación y generador de energía multifrecuencia

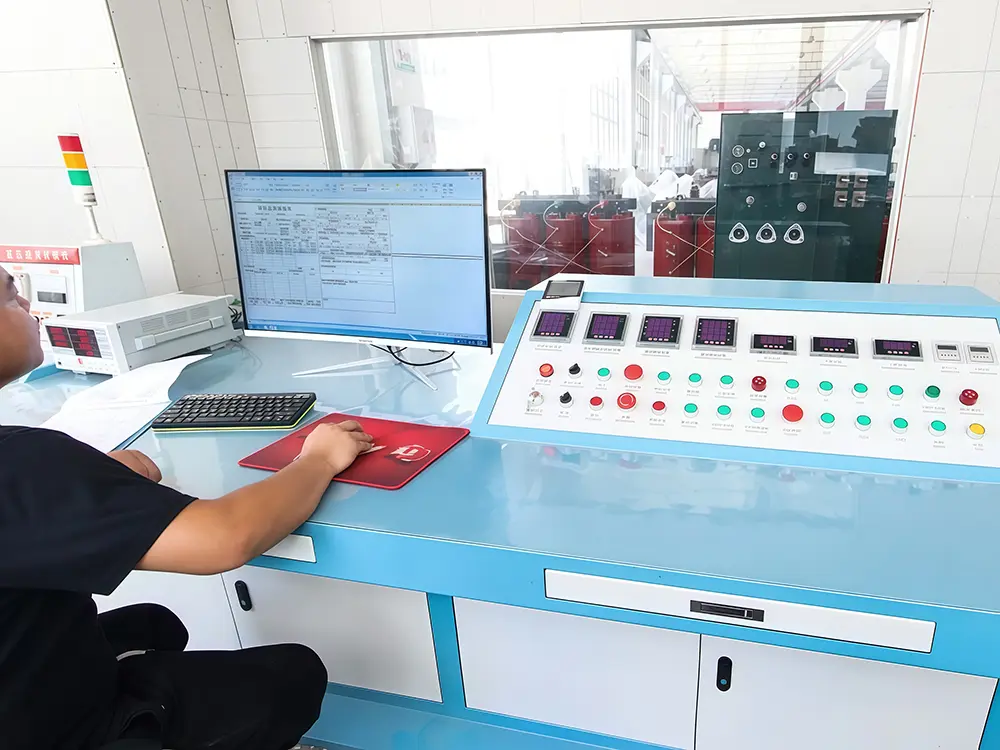

Taller de pruebas integrales de transformadores de GUANGBIANO

Documento Técnico

Nuestra fábrica

Taller de chapa

Taller de bobinado de láminas.

Taller de bobinado

Taller de hornos de bobinado.

Taller de montaje de transformadores.

Taller de puesta en marcha de transformadores.

Preguntas frecuentes

P1: ¿Cuál es la función principal de un transformador de 800kVA y 15kV?

Reduce la electricidad de media tensión (clase de 15 kV) a niveles de baja tensión adecuados para el consumo del usuario final en sistemas industriales y comerciales.

P2: ¿Por qué utilizar un transformador sumergido en aceite en lugar de un transformador seco?

Los transformadores sumergidos en aceite proporcionan:

● Mejor disipación del calor

● Mayor capacidad de sobrecarga

● Mayor vida útil del aislamiento

● Menores pérdidas operativas bajo carga pesada

Se prefieren para aplicaciones al aire libre y de alta capacidad.

P3: ¿Este transformador es adecuado para instalación en exteriores?

Sí. Los transformadores sumergidos en aceite están diseñados para uso en exteriores con tanques sellados, protección contra la corrosión y construcción resistente a la intemperie.

P4: ¿Qué mantenimiento se requiere?

El mantenimiento de rutina incluye:

● Controles del nivel y la calidad del aceite.

● Pruebas de resistencia de aislamiento

● Monitoreo de temperatura

● Inspección de casquillos y terminales.

P5: ¿Puede soportar condiciones de sobrecarga?

Sí, se admite la capacidad de sobrecarga a corto plazo según el diseño y las condiciones de enfriamiento, pero no se recomienda la sobrecarga continua.
