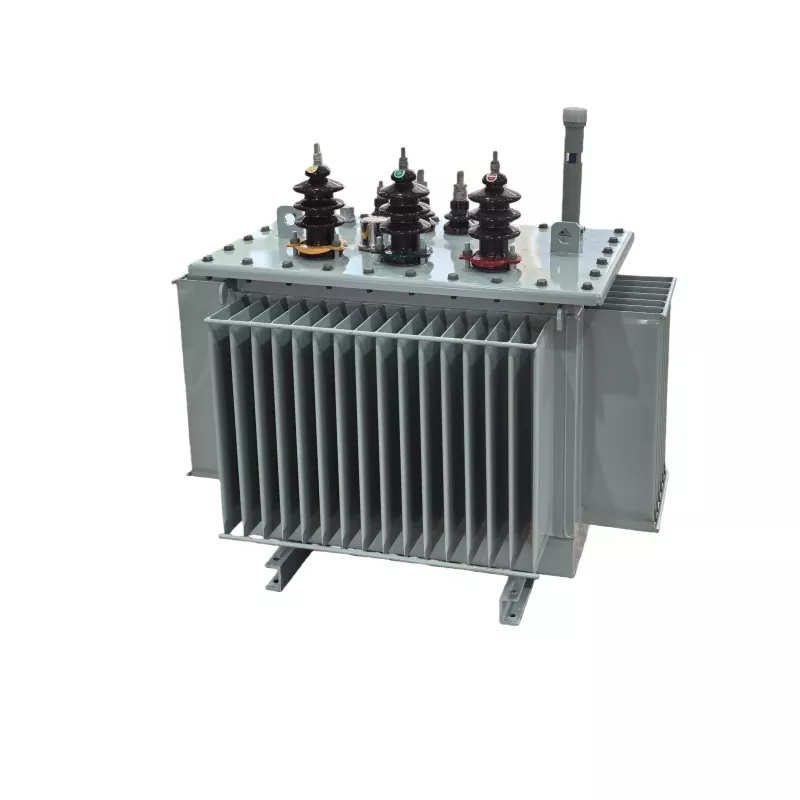

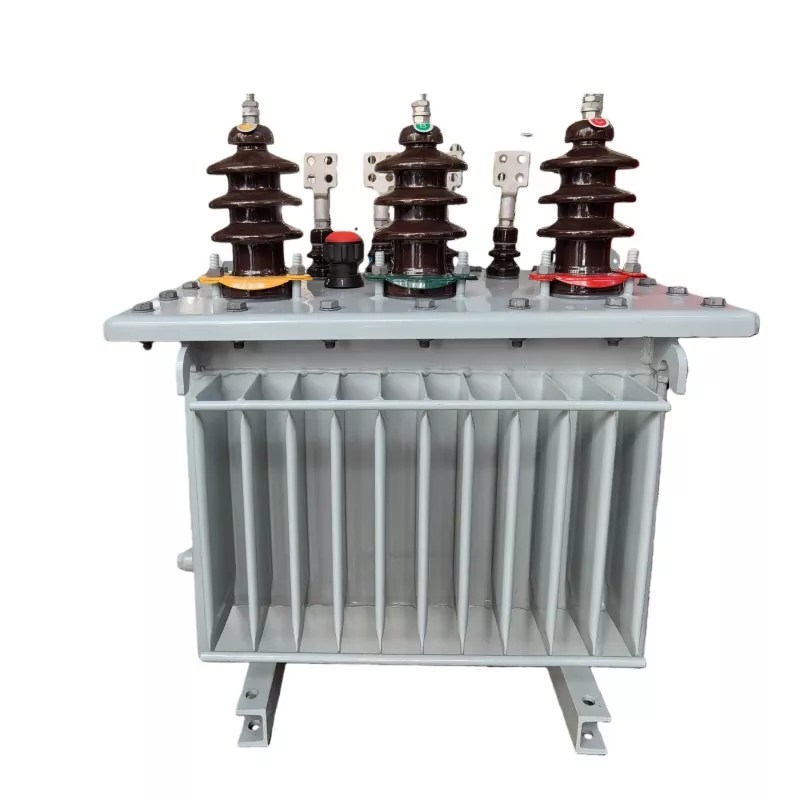

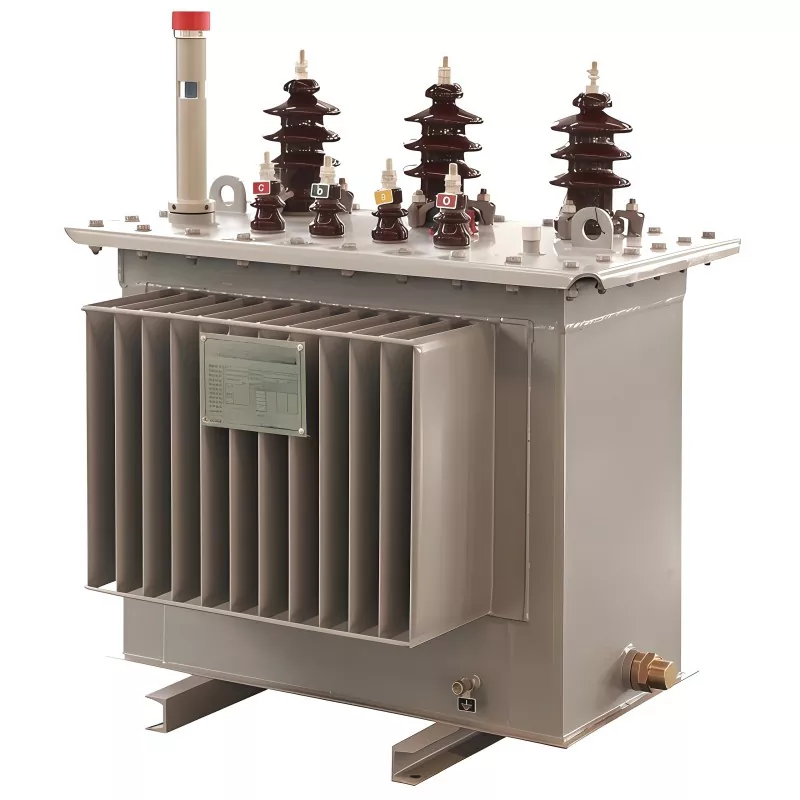

Transformador sumergido en aceite de 100KVA 11KV

El transformador sumergido en aceite de 100 KVA y 11 KV es un transformador de distribución de voltaje medio diseñado para reducir el voltaje primario de 11 kV a niveles de bajo voltaje (comúnmente 400 V/415 V/0,4 kV) para sistemas de distribución de energía industriales, comerciales y de servicios públicos.

Utiliza aceite aislante mineral como medio refrigerante y aislante, lo que garantiza un rendimiento térmico estable y una alta rigidez dieléctrica en condiciones de carga continua.

Caso de aplicación

El transformador sumergido en aceite de 100 KVA y 11 KV producido por GUANGBIAN fue implementado recientemente por un cliente africano para reemplazar un transformador defectuoso que experimentó daños por cortocircuito en un sistema de distribución de energía local.

En este proyecto, el transformador original utilizó devanados de aluminio, que se seleccionaron por motivos de ahorro de costes. Sin embargo, debido a las condiciones inestables de la red y las frecuentes fluctuaciones de voltaje en el lado del usuario, el transformador estuvo expuesto repetidamente a sobrecargas y cortocircuitos, lo que provocó un calentamiento excesivo y una eventual falla del devanado.

Devanados de cobre versus aluminio para transformador de 100 KVA

Para el transformador de distribución de 100 KVA, GUANGBIAN proporciona ambos:

● Opción de bobinado de cobre

● Opción de bobinado de aluminio

Si bien los devanados de aluminio ofrecen un costo inicial más bajo, su resistencia térmica y resistencia mecánica son relativamente menores en comparación con los devanados de cobre.

En entornos energéticos inestables, como:

● Fluctuaciones frecuentes de tensión

● Condiciones de alta corriente de irrupción

● Eventos de cortocircuito repetidos

Los devanados de aluminio son más propensos a:

● Sobrecalentamiento en condiciones de sobrecarga

● Degradación del aislamiento

● Vida útil reducida en aplicaciones de red difíciles

Consideración de costo versus confiabilidad

Aunque los transformadores de devanado de aluminio tienen un costo de compra inicial más bajo, las aplicaciones del mundo real muestran que en entornos de red inestables, el costo total del ciclo de vida puede aumentar debido a:

● Requisitos de mantenimiento

● Fallos inesperados

● Costos de reemplazo

Por lo tanto, la selección de materiales debe basarse en las condiciones operativas reales en lugar de solo en el precio inicial, para garantizar la estabilidad del sistema a largo plazo y reducir el tiempo de inactividad no planificado.

Documento Técnico

Entorno operativo

Condiciones de temperatura:

Temperatura ambiente de funcionamiento a largo plazo: -25 ℃ ~ +45 ℃.

Temperatura ambiente máxima de funcionamiento: no superior a +50 ℃.

Temperatura de almacenamiento y transporte:

-40 ℃ ~ +60 ℃.

Condiciones de humedad:

Humedad relativa: ≤95% a 25 ℃

Requisitos de altitud:

Rango de adaptación de altitud nominal: ≤1000 metros

Posicionamiento técnico frente a competidores

Transformador sumergido en aceite versus transformador tipo seco

Los transformadores sumergidos en aceite son más adecuados para aplicaciones de servicio pesado, exteriores y de larga duración.

Comparado con estándares más bajos (tendencia de las series S9 / S11 / S13)

● S9: Mayores pérdidas, estándar de eficiencia obsoleto

● S11: Eficiencia moderna básica

● S13: Diseño de baja pérdida y alta eficiencia (preferido en los mercados de exportación)

Un transformador de 100 KVA diseñado con tecnología central S13 puede reducir las pérdidas sin carga entre un 15 y un 30 % en comparación con el S11, lo que mejora el retorno de la inversión en el funcionamiento a largo plazo.

Posicionamiento de la competencia a nivel de mercado

En comparación con los fabricantes genéricos:

● Mejor control de pérdidas (optimización sin carga + pérdida de carga)

● Mayor capacidad de resistencia a cortocircuitos

● Tecnología de sellado mejorada (prevención de fugas de aceite)

● Mejor documentación de cumplimiento para los mercados de exportación.

Nuestra fábrica

Taller de chapa

Taller de bobinado de láminas.

Taller de bobinado

Taller de hornos de bobinado.

Taller de montaje de transformadores.

Taller de puesta en marcha de transformadores.

Preguntas frecuentes

P1: ¿Cuál es la vida útil de un transformador sumergido en aceite de 100 KVA?

Normalmente entre 20 y 30 años, según las condiciones de carga, el mantenimiento y el entorno de instalación.

P2: ¿Se puede utilizar al aire libre?

Sí. Los transformadores sumergidos en aceite están diseñados específicamente para subestaciones al aire libre y entornos hostiles.

P3: ¿Qué mantenimiento se requiere?

● Inspección periódica del nivel de aceite

● Pruebas dieléctricas de aceite periódicas

● Apriete de casquillos y conexiones.

● Monitoreo de temperatura

Los intervalos de mantenimiento suelen ser más largos que los de los transformadores de tipo seco.

P4: ¿Cuál es la diferencia entre los transformadores de 11KV y 10KV?

11KV es un nivel de voltaje de sistema más alto, comúnmente utilizado en redes de distribución internacionales. Los principios de rendimiento siguen siendo similares, pero los requisitos de aislamiento son más estrictos.

P5: ¿Es adecuado para proyectos de energía renovable?

Sí. Es ampliamente utilizado en sistemas de distribución reductores solares y eólicos debido a su estabilidad y tolerancia a sobrecargas.
